42

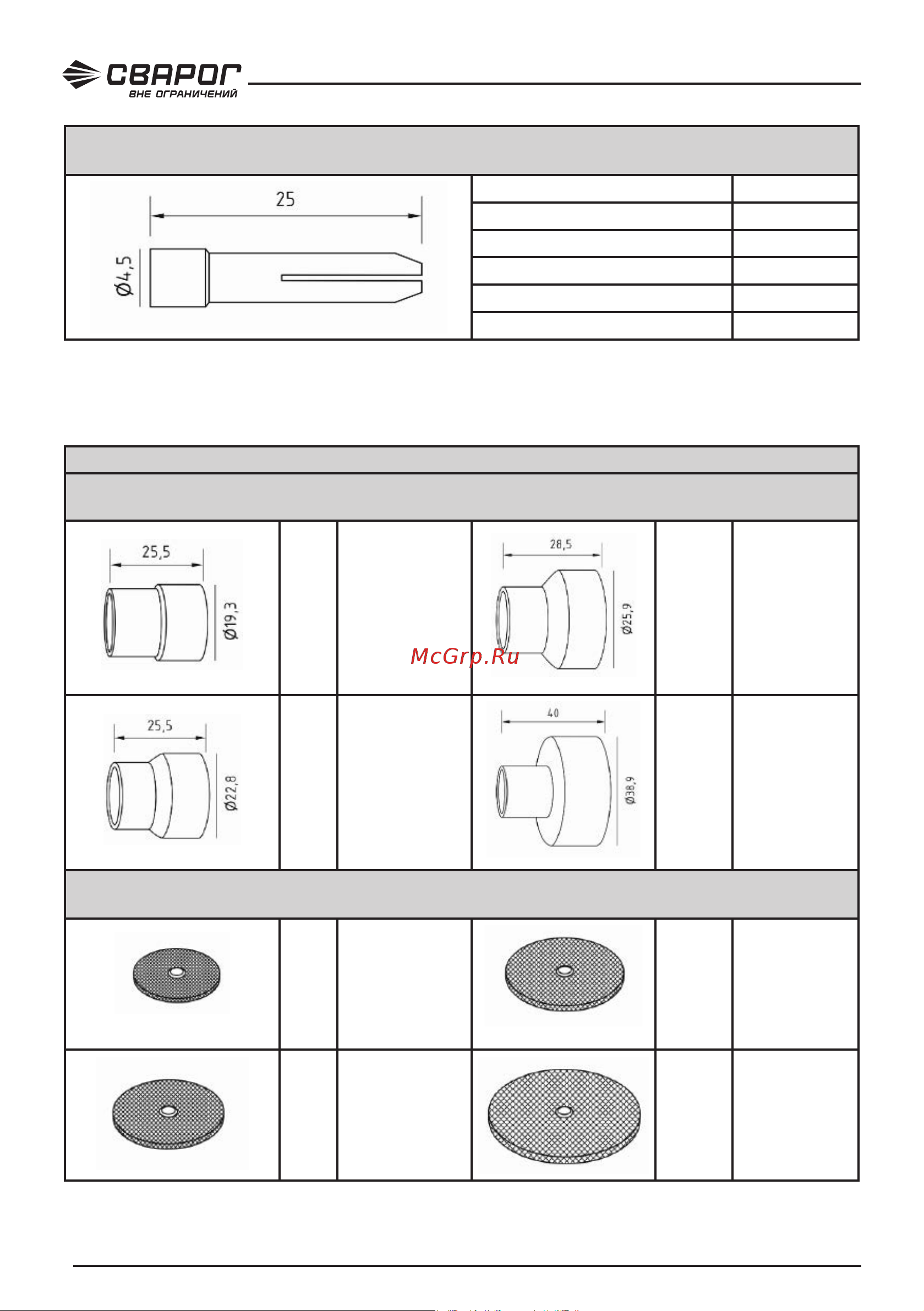

Цанга: выбирается в зависимости от диаметра вольфрамового электрода. Диаметр цанги
должен быть равен диаметру выбранного электрода. Цанги взаимозаменяемы.
Артикул Ø Цанги
IGU0008-10 1.0
IGU0008-16 1.6
IGU0008-20 2.0
IGU0008-24 2.4
IGU0008-32 3.2
*Сетка имеет максимальный Ø отверстия под вольфрамовый электрод 2.4 мм.
Таблица 9.4.4. Расходные материалы для горелок серии TS 17/18/26/Super TS18 в исполнении Mutant.
Серия горелки TS 17/18/26/Super TS18 Mutant
Сопло: выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Арт.
IGS0730 -
SVA01
Арт.
IGS0732 -
SVA01
Арт.
IGS0731 -
SVA01
Арт.
IGS0733 -
SVA01
Дополнительная сетка: улучшает рассеивание защитного газа*.
Арт. IFT8290* Арт. IFT8292*
Арт. IFT8291* Арт. IFT8293*
