REAL TIG 315 P AC/DC MULTIWAVE

Схема подключения сварочных принадлежностей для TIG сварки представлена в следую-

щем порядке (См. рис. 8.0.3).

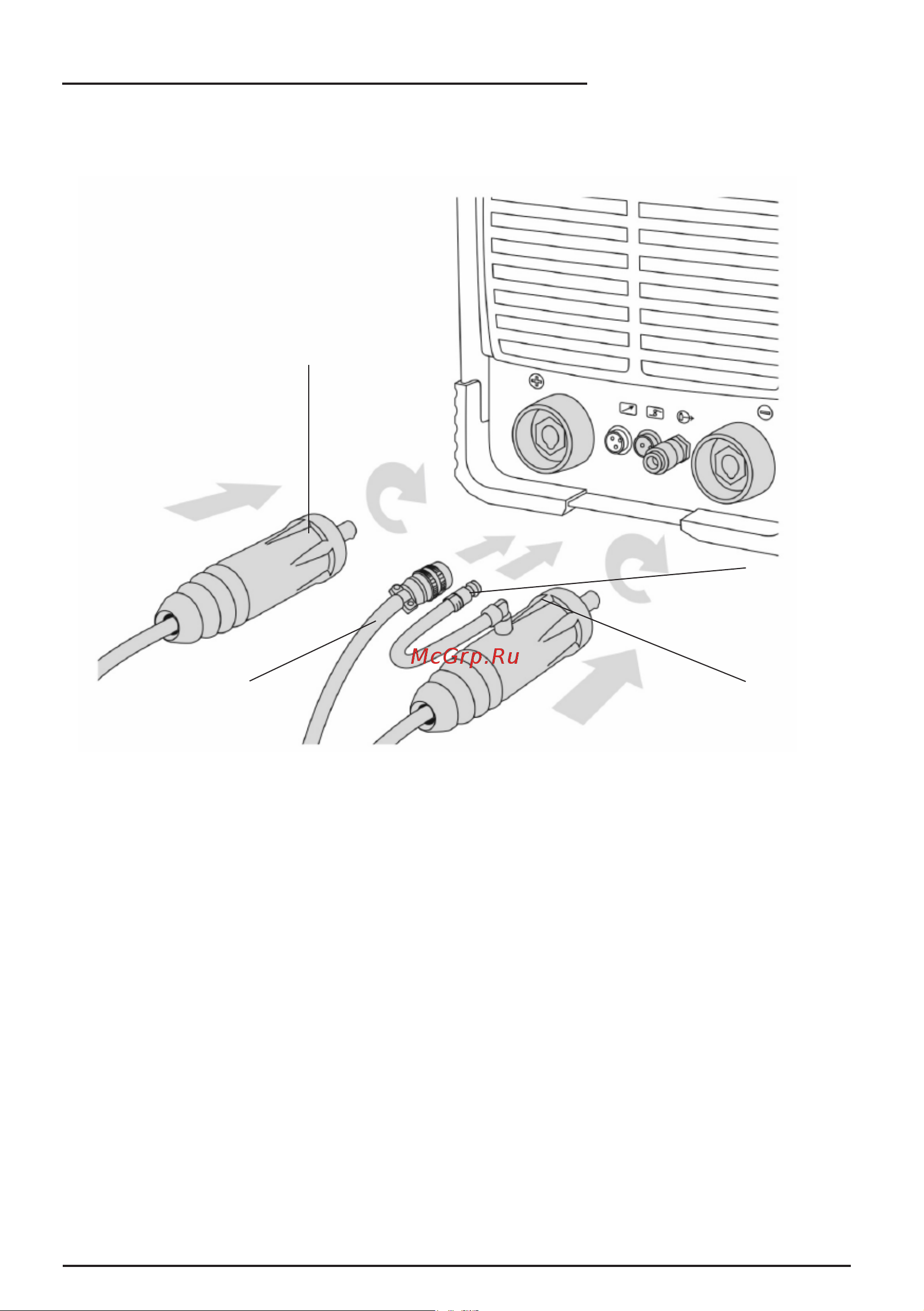

Рис. 8.0.3. Схема подключения.

1. Вставьте силовой наконечник сварочной горелки в панельную розетку со знаком «-» (См.

рис. 6.0.1., п. 7) на передней панели аппарата, поверните его до упора по часовой стрелке,

убедитесь в плотной фиксации соединения.

2. Подключите разъем защитного газа горелки в соответствующий разъём на передней пане-

ли аппарата (См. рис. 6.0.1, п. 6).

3. Подключите 2-pin разъем управления горелки к соответствующему разъёму на передней

панели аппарата (См. рис. 6.0.1, п. 5).

4. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со знаком

«+» (См. рис. 6.0.1, п.3) на передней панели аппарата, поверните его до упора по часовой

стрелке, убедитесь в плотной фиксации соединения. Закрепите клемму заземления на заго-

товке.
