30

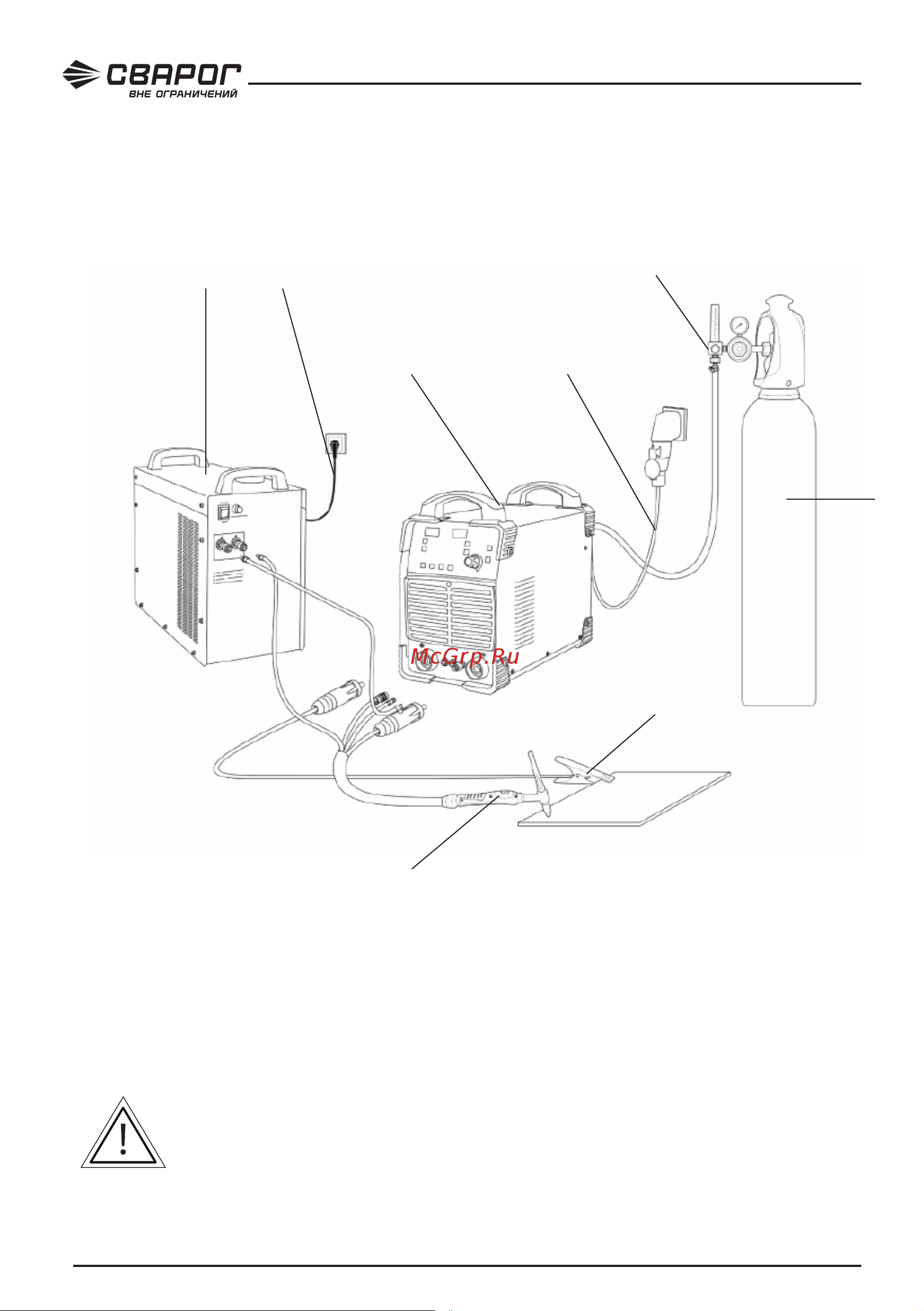

Схема подключения аппарата для TIG сварки с горелкой водяного охлаждения и теплооб-
менником показана на рисунке 8.0.2.
Рис. 8.0.2. Схема подключения оборудования с водяным охлаждением.
1) Клемма заземления. 2) Горелка TIG с водяным охлаждением. 3) Теплообменник.
4) Сетевой кабель теплообменника, подключение 220 В. 5) Сварочный аппарат.
6) Сетевой кабель сварочного аппарата. 7) Регулятор расхода газа. 8) Газовая магистраль.
9) Баллон с защитным газом.
Теплообменник, газовая магистраль, регулятор расхода газа не входят в
стандартную комплектацию.
1
2
3 4
5 6
8
9
