1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Установленный стартовый ток за установленное время нарастания достигнет значения
основного тока сварки.
2-й такт:
• Отпустите кнопку горелки.
• Основной сварочный ток за установленное время спада уменьшится до тока завершения.
• Начнется отсчет установленного времени продува газа после сварки.
Четырехтактный режим (4Т) рекомендуется использовать при длине сварочных швов
свыше 200 мм (См. рис. 7.5.2).

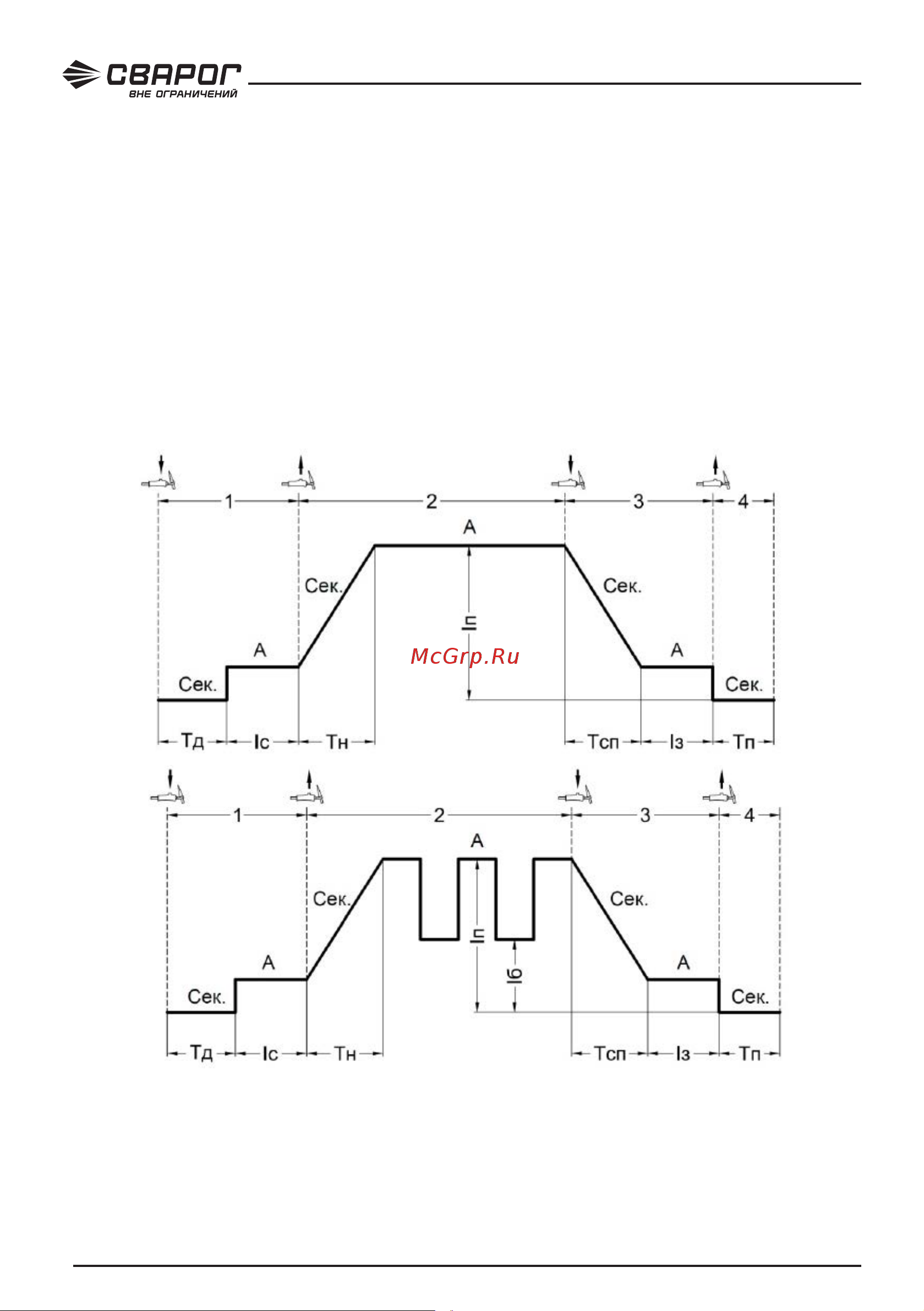

Рис. 7.5.2. Режим работы аппарата 4T и 4Т в импульсном режиме.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Стартовый ток достигнет установленного значения.
