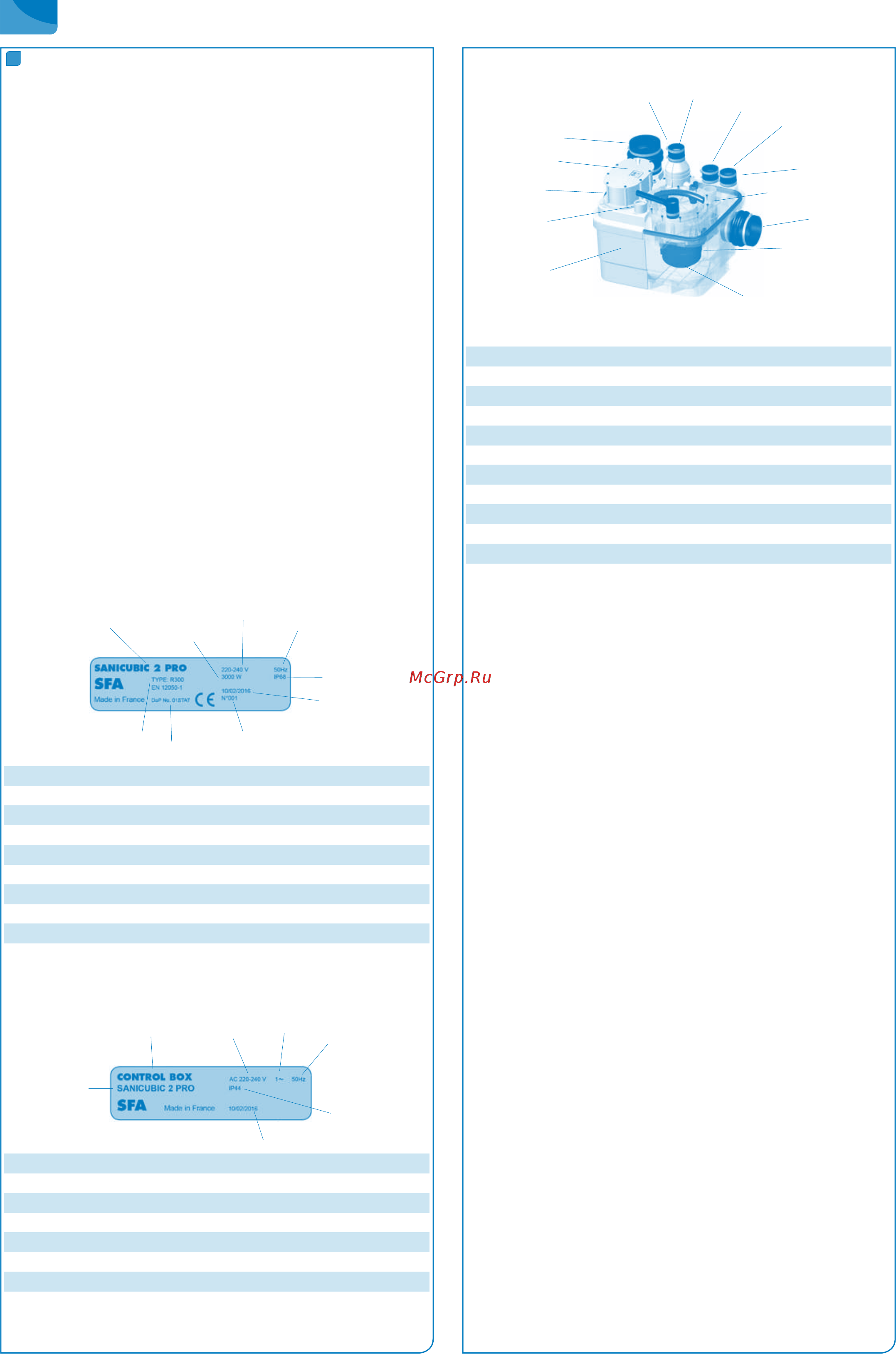

35
3
BESCHREIBUNG
3.1 Allgemeine Beschreibung
Das Gerät ist eine leistungsstarke Hebeanlage. SANICUBIC® 1 und SANICU-
BIC® 1 WP sind speziell für den privaten Gebrauch entwickelte Hebeanlagen
(Freistehende Häuser oder kleine Gewerbeeinrichtungen). SANICUBIC® 2
Classic und SANICUBIC® 2 Pro sind speziell für den privaten oder gewerbli-
chen Gebrauch oder für den Gebrauch in kleinen Gemeinschaftseinrichtun-
gen entwickelte Hebeanlagen (kleinere Gebäude, Geschäfte, öentliche
Plätze). SANICUBIC® 2 XL ist eine speziell für den gemeinschaftlichen Ge-
brauch entwickelte Hebeanlage (Gewerbegebäude, Restaurants, Fabriken,
Schulen, Hotels oder Shoppingcenter). Diese Geräte entsprechen sowohl
dem Standard der Norm DIN EN 12050-1 (Abwasserhebeanlagen für fäka-
lienhaltiges Abwasser) als auch den Europäischen Richtlinien über Baupro-
dukte, elektrische Sicherheit und elektromagnetische Verträglichkeit. DoP
(Leistungserklärung) erhältlich auf unserer Website in der Datei Produkte
(Registerkarte «Diagramme und technisches Datenblatt » ).
3.2 Lieferumfang
Je nach Modell werden folgende Bestandteile geliefert:
•
Sammelbehälter je nach Modell mit 1 oder 2 Pumpen und 3 Füllstandssensoren
• Externe Steuerung (außer SANICUBIC® 1)
• Je nach Modell kabelgestütztes oder funkgesteuertes Alarmmodul
• Rückschlagklappe
• Montageset (Schrauben, Klammern)
• Verbindungsmuen für Zulauf, Ablauf und Lüftungsleitung
• Befestigungsschellen für Verbindungsmuen
• Be- und Entlüftungsanschluss
3.3 Typenschild
Beispiele:
Hebeanlage
1
2
3
4
5
6
7
8
9
1 Bezeichnung der Hebeanlage
2 Stromverbrauch der Motoren
3 Stromversorgung
4 Frequenz
5 Schutzindex
6 Herstellungsdatum
7 Identizierungsnummer
8
Leistungserklärung (DoP)
9 Art der Zertizierung
Steuerung
1
2
3
4
7
5
6
1
Bezeichnung der Hebeanlage
2 Bezeichnung der Steuerung
3 Stromversorgung
4 Phasentyp
5 Frequenz
6 Schutzindex
7 Herstellungsdatum
DE
3.4 Design und Betriebsmodus
39
1
1
1
10
11
5
6
8
1
4
2
7
Tabelle 2: SANICUBIC® 2 Pro Abbildung
1 Zulauf Ø außen40/50/100/110 mm
2 Zulauf Ø außen 40/50 mm
3 Druckleitung Ø außen 50 mm
4 Anschluss Be- und Entlüftung Ø außen 50 mm
5 Füllstandssensor (Tauchrohr)
6 Tank
7 Wartungsklappe
8 Steuerung
9 Integriertes Rückschlagventil
10 Motor-Pumpen-Einheit
11 Schneidwerk
Die Hebeanlage verfügt über mehrere horizontale und vertikale Zulauföf-
fnungen für Rohrleitungen mit einem Außendurchmesser von 40/50/100/110
mm (1) und 40/50 mm (2). Die Motor-Pumpen-Einheit (10) befördert die ge-
pumpte Flüssigkeit in die vertikale Druckleitung mit einem Außendurchmes-
ser von 50 mm (3), bei der SANICUBIC® 2 XL in eine Druckleitung mit einem
Außendurchmesser von 110 mm. Die Entlüftungsleitung (4) gewährleistet
einen konstanten atmosphärischen Druck im Tank.
Betriebsmodus:
Die Abwässer gelangen über die horizontalen und vertikalen Zulaufönun-
gen (1) (2) in die Hebeanlage. Sie sammeln sich in einem gas-, geruchs-
und wasserdichten Tank aus Kunststo (6). Die Abwässer werden unter der
Kontrolle des Füllstandssensors (5) und der Steuerung durch das Schneid-
werk zerkleinert oder durch ein Freistromrad (SANICUBIC XL) befördert
und automatisch gepumpt, wenn sie einen bestimmten Füllstand im Tank
erreicht haben. Je nach Modell (10) von einer oder zwei Pumpen automatisch
über die Rückstauebene gepumpt.
- SANICUBIC® 1/SANICUBIC 1® WP verfügen über eine Pumpe mit Schneid-
werk.
-
SANICUBIC® 2 Classic/SANICUBIC® 2 Pro verfügen über zwei unabhängige
Pumpen.. Beide Pumpen sind mit einem robustem Schneidwerk ausgestat-
tet. Die beiden Pumpen arbeiten jeweils nacheinander, abwechselnd. Im Falle
von außergewöhnlichen Betriebssituationen laufen beide Pumpen gleichzei-
tig (bei Ausfall einer Pumpe übernimmt die andere ).
- SANICUBIC® 2 XL verfügt über zwei unabhängige freistromrad Pumpen,
jede mit einem freiem Durchgang von 50 mm. Die beiden Pumpen arbei-
ten jeweils nacheinander, abwechselnd. Im Falle von außergewöhnlichen
Betriebssituationen laufen beide Pumpen gleichzeitig (bei Ausfall einer
Pumpe übernimmt die andere).
Füllstandssensor / Tauchrohr:
• 2 Lange Tauchrohre
Bei normalem Betrieb springt das Pumpensystem an, sobald die Abwässer
die Auslöserebene des langen Tauchrohrs im Tank erreicht haben.
• Kurzes Tauchrohr
Bei normalem Betrieb wird das akustische und optische Alarmsystem akti-
viert und das Pumpsystem springt an (falls keine Störung vorliegt), sobald die
Abwässer die höchste Ebene im Tank (kurzes Tauchrohr) erreichen.
3.5 Technische Daten
Hebeanlage für Schwarzwasser (tauchfähig für die Versionen SANICUBIC® 1 WP,
SANICUBIC® 2 Classic, SANICUBIC® 2 Pro, SANICUBIC® 2 XL ).
