92

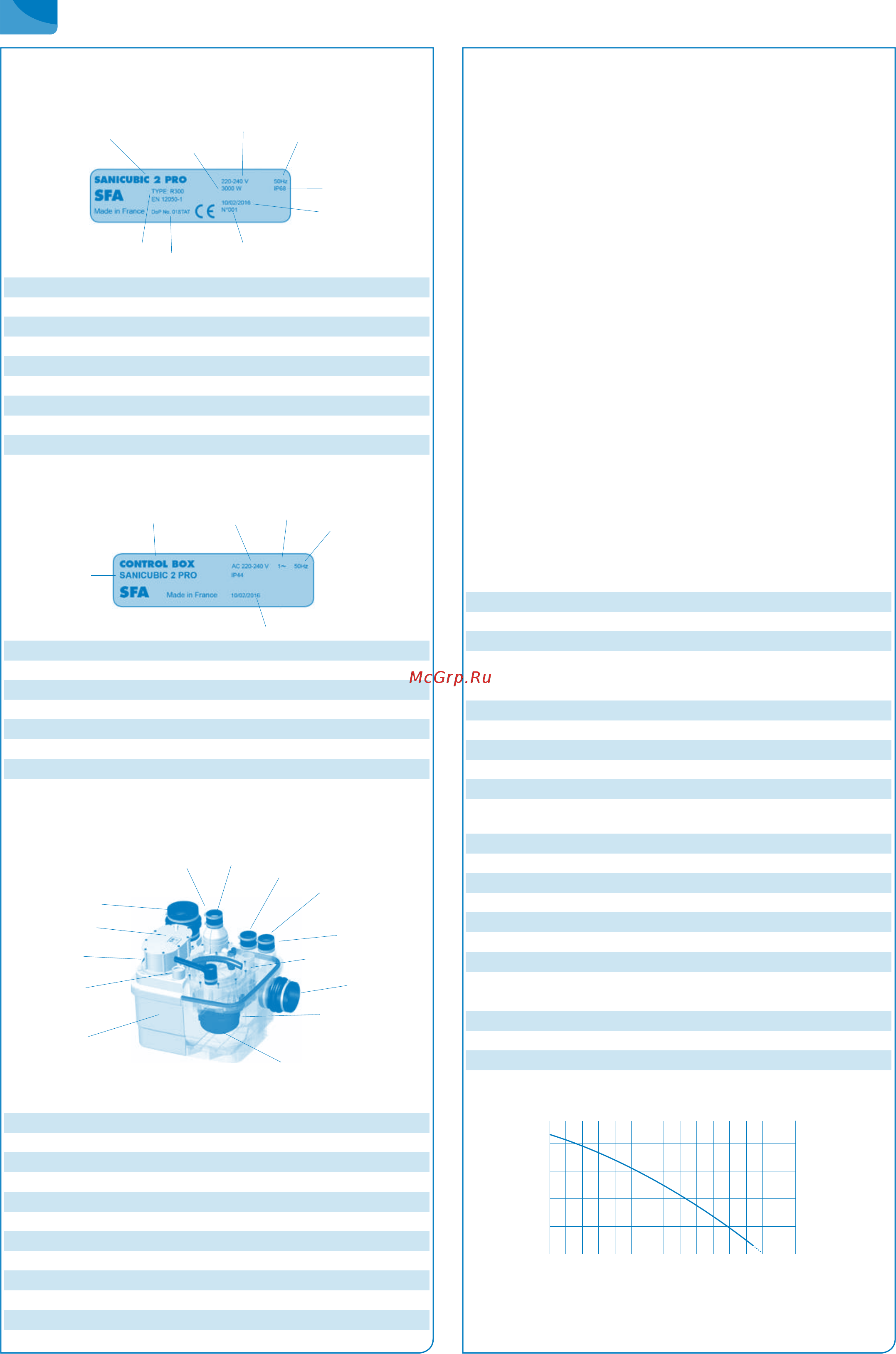

3.3铭牌
例:
污水提升站
1
2
3
4
5
6
7
8
9
1 污水提升站名称
2 电机耗能
3 电源
4 频率
5 防护等级
6 生产日期
7 识别码
8
产品性能声明编号(DoP)
9 认证类型
控制盒
1
2
3
4
6
5
1
污水提升站名称
2 控制盒名称
3 电源
4 相类型
5 频率
6 防护等级
7 生产日期
3.4 设计与操作模式
39
1
1
1
10
11
5
6
8
1
4
2
7
表2: SANICUBIC® 2 Pro图示
1 入口 外径40/50/100/110毫米
2 入口 外径 40/50毫米
3 污水管 外径 50毫米
4 通风口 外径 50毫米
5 液位传感器 (导管)
6 水箱
7 检修窗
8 检查口
9 内置止回阀
10 发动机-泵总成
11 粉碎系统
英国
污水提升站外径40/50/100/110毫米管(1)和40/50毫米外径管配有多
个水平和垂直进气口(2)。 发动机-泵总成(10)将泵送液体输送至外
径50毫米的(3)垂直排水管,SANICUBIC® 2 XL排水管外径为110毫
米。 排气管(4)允许水箱一直保持大气压力。
操作模式:
污水通过水平和垂直入口进入提升站(1)(2)。 并聚集在气密、水
密和防水塑料桶(6)内。 通过液位传感器(5)和控制盒控制,污水
经粉碎系统(11)粉碎,SANICUBIC® 2 XL型号则经旋涡式叶轮,自
动抽走。水箱内达到一定液位时,根据型号不同,通过一台或两台泵,
(10)在回流液位之上流入排水管线。
- SANICUBIC® 1/SANICUBIC WP污水提升站包含一个带有高性能粉
碎系统的水泵。
-
SANICUBIC® 2 Classic/SANICUBIC® 2 Pro污水提升站包含两台独立方
的水泵。 每个水泵均带有高性能粉碎系统。 两只水泵交替运转以确保正
常平稳。 超负荷运转时,两个马达将同时运行(或如一个水泵失灵,则
另一个代替其工作)。
- SANICUBIC® 2 XL污水提升站包含两个独立方水泵,每个水泵净空50
毫米。 两只水泵交替运转以确保正常平稳。 超负荷运转时,两个马达
将同时运行(如果一个水泵失灵,则另一个代替其工作)。
液位传感器 / 导管
• 2根长导管
正常运行时,一旦污水抵达水槽内长导管的激活位置,抽水系统便开启
工作。
• 短导管
异常运行时,当污水抵达水槽内的最高位(短导管处),声光报警系统
将开启,同时抽水系统开始工作(如非故障)。
3.5 技术数据
污水提升站(SANICUBIC® 1 WP、SANICUBIC® 2
Classic、SANICUBIC® 2 Pro、SANICUBIC® 2 XL 等为浸入式)。
SANICUBIC® 1 / SANICUBIC® 1 WP
电流类型 单相
电压 220-240伏
频率 50/60赫兹
电机-泵
油浴冷却
热过载 保护
F级绝缘
泵类型 刀片粉碎
电机能耗(一台电机) 1500瓦
最大吸收电流 6 A
电缆站-控制盒 4米 - H07RN-F-4 G 1.5
控制盒电缆 – 插座 2.5 米 - H05VV-F-3 G 1,5
保护站: SANICUBIC® 1: IP67
SANICUBIC® 1 WP: IP68
控制盒: IPX4
最大推荐高度 11米
最大流量 12立方/小时
最高废水进水温度 70°C (最多 5分钟)
水槽容积 32升
有效容积 10升
低口高度(距地面) 140 毫米
毛重
[公斤]
SANICUBIC® 1: 19.8
(含包装及零配件)
SANICUBIC® 1 WP: 26.7
废水管 外径 50毫米
入口
外径 40-50-100-110毫米
排气管 外径 50毫米
SANICUBIC® 1流量曲线; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
排放高度(米)
流量(立方/小时)
