65
NL
Afvoerbuis DN 100 (Ø ext. 110 mm)
of DN80 (Ø ext. 90 mm)
Toevoer
Ø ext. 40, 50, 100, 110 mm
Ventilatie Ø ext. 75 mm

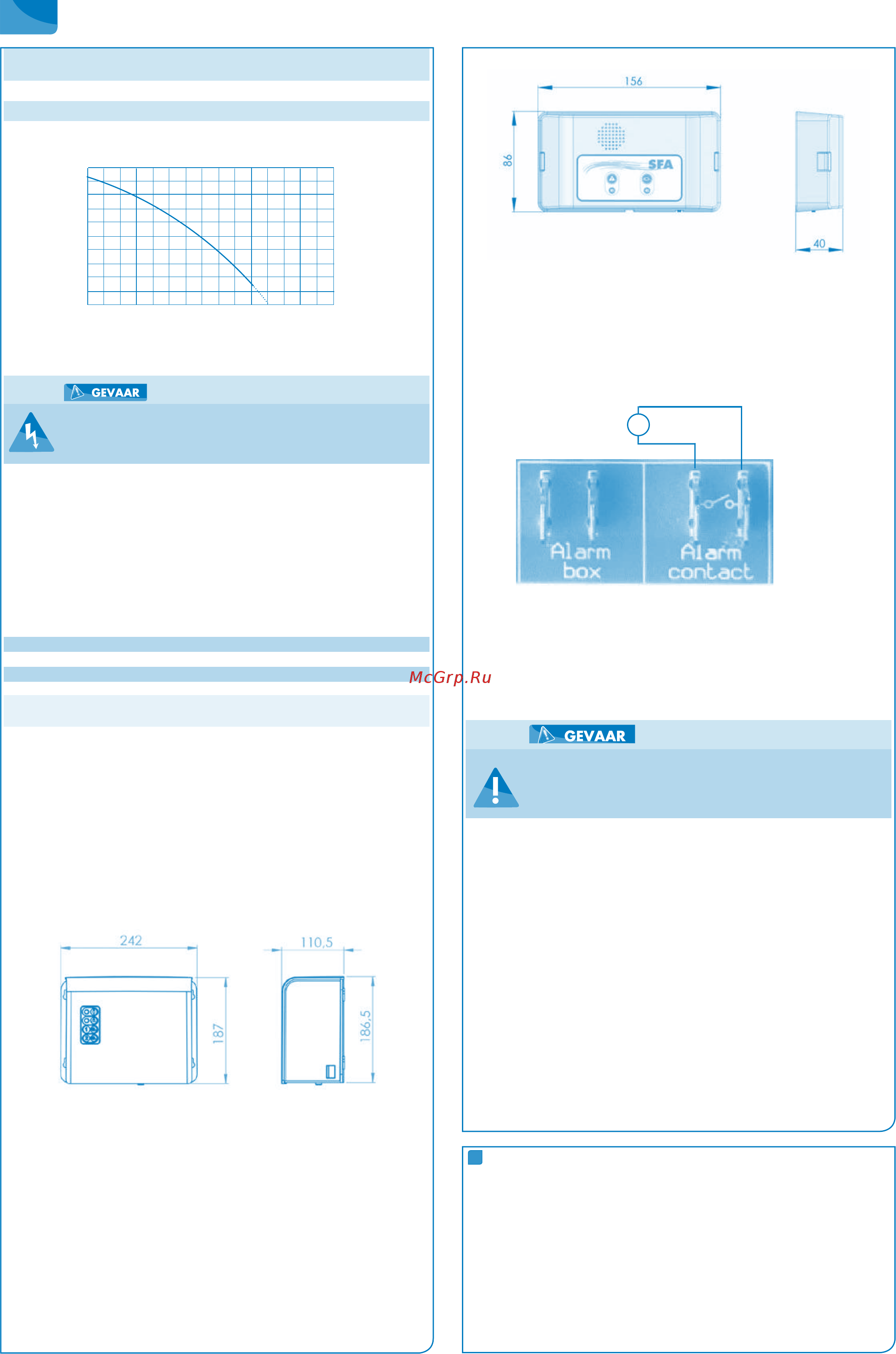

Drie-fasige capaciteitsgrafiek; SANICUBIC 2 XL
18
16
14
12
10
8
6
4
2
0
0 10 20 30 40 50 60 70
Afvoerhoogte (m)
Doorstroom (m
3
/h)
3.6 Bedieningspaneel
Overstroming van het apparaat
Levensgevaarlijk in geval van een elektrische schok
w
Gebruik het apparaat enkel in ruimtes die niet onder water kunnen
lopen
SANICUBIC® bedieningspaneel
•
Geïntegreerde pompcontrole en monitoringskastje in een compacte plastic behuizing
•
Voor 1 of 2 pompen
•
Optie voor noodmodus
3.6.1 Elektrische kenmerken
Table 3: Elektrische kenmerken van het controlepaneel
Parameter Waarde
Nominale stroomtoevoer 1 ~ 220-240 V AC
Netwerkfrequentie 50/60 Hz
Beschermingsindex IPX4
Nominale stroom per motor
SANICUBIC® 1; SANICUBIC® 1 WP;
SANICUBIC® 2 Classic; SANICUBIC® 2 Pro
6 A
Een-fasige SANICUBIC® 2 XL 8 A
Drie-fasige SANICUBIC® 2 XL 6 A
3.6.2 Technische kenmerken van het detectieapparaat
Analoge niveausensor:
• Input voltage 0 - 5 V
Procesoutputs:
• Een potentiaalvrij contact dat output signaleert (250 V, 16 A) NO contact
• Een signalerende output voor de aangesloten alarmunit die wordt geleverd
bij het apparaat (behalve bij SANICUBIC® 2 Pro): 5V, 50mA
3.6.3 Afmetingen van het bedieningspaneel
3.7 Alarmunit
3.7.1 Technische kenmerken van de alarmunit
SANICUBIC® alarmunit:
SANICUBIC® 1; SANICUBIC® 1 WP; SANICUBIC® 2 Classic; SANICUBIC® 2 XL:
Aangesloten alarmunit
5m kabel
Audiovisuele informatie
Beschermingsindex: IP20
SANICUBIC® 2 Pro:
HF alarmunit 868 MHz (radio)
Onbelemmerd bereik: 100 m
Audiovisuele informatie
Beschermingsindex IP20
3.7.2 Afmetingen van de losse alarmunit
3.7.3 Mogelijkheid voor verbinding met een extern alarm
Mogelijkheid om het alarmsignaal extern te maken (afhankelijk van het
model). Droogcontact (geen voltage) NO (normaal open) werkzaam bij maxi-
maal 250/16A relais.
De terminals kunnen worden aangesloten op een elektriciteitssysteem.
Dit contact wordt afgesloten zodra het station op de alarmmodus staat
(behalve in het geval van een zonealarm) en blijft afgesloten zolang als het
alarm klinkt.
Extern alarm
Max. 250 V/ 16A
Droog contact
NEE
3.8 Reservoirtank
De reservoirtank is ontworpen voor een werking zonder druk. Het afvalwater
wordt daar verzameld op atmosferische druk voordat het wordt afgevoerd
naar het riool. Het ventilatiekanaal zorgt ervoor dat de tank altijd op atmos-
ferische druk blijft.
3.9 Gepompte vloeistoen
Het pompen van niet toegestane vloeistoen
Gevaarlijk voor mensen en voor het milieu!
Voer enkel toegestane gepompte vloeistoen af in de openbare
riolering
Toegestane gepompte vloeistoen:
De volgende vloeistoen zijn toegestaan in afvoersystemen:
Water vervuild door huishoudelijk gebruik, menselijke ontlasting.
Niet toegestane vloeistoen:
De volgende vloeistoen en stoen zijn verboden:
• Vaste materialen, vezels, teer, zand, cement, as, grof papier, handdoekjes,
zakdoekjes, karton, steengruis, afval, slachtafval, olie, vetten, etc.
• Afvalwater dat gevaarlijke stoen bevat (bijvoorbeeld onverwerkt vet af-
val van restaurants). Het pompen van deze vloeistoen en stoen vereist
de installatie van een vetafscheider.
• Regenwater
3.10 Geluidsniveau
Het geluidsniveau is afhankelijk van de montageomstandigheden en de
plaats van gebruik. Dit geluidsdrukniveau Lp is later dan 70 dB (A).
4
INSTALLATIE/MONTAGE
4.1 Installatie van het pompstation
• De kenmerken genoemd op het typeplaatje worden vergeleken met de
kenmerken op de bestelling en de installatie (voltage, frequentie).
• De installatieruimte moet worden beschermd tegen vorst.
• De installatieruimte moet voldoende verlicht zijn.
• Het werk is voorbereid aan de hand van de afmetingen aangegeven in de
voorbeeldinstallatie en de EN 12056-4 norm.
• De machineruimte waar de SANICUBIC® wordt geïnstalleerd moet groot
genoeg zijn om 600 mm ruimte over te houden rondom en boven het appa-
raat, om onderhoud uit te kunnen voeren.
