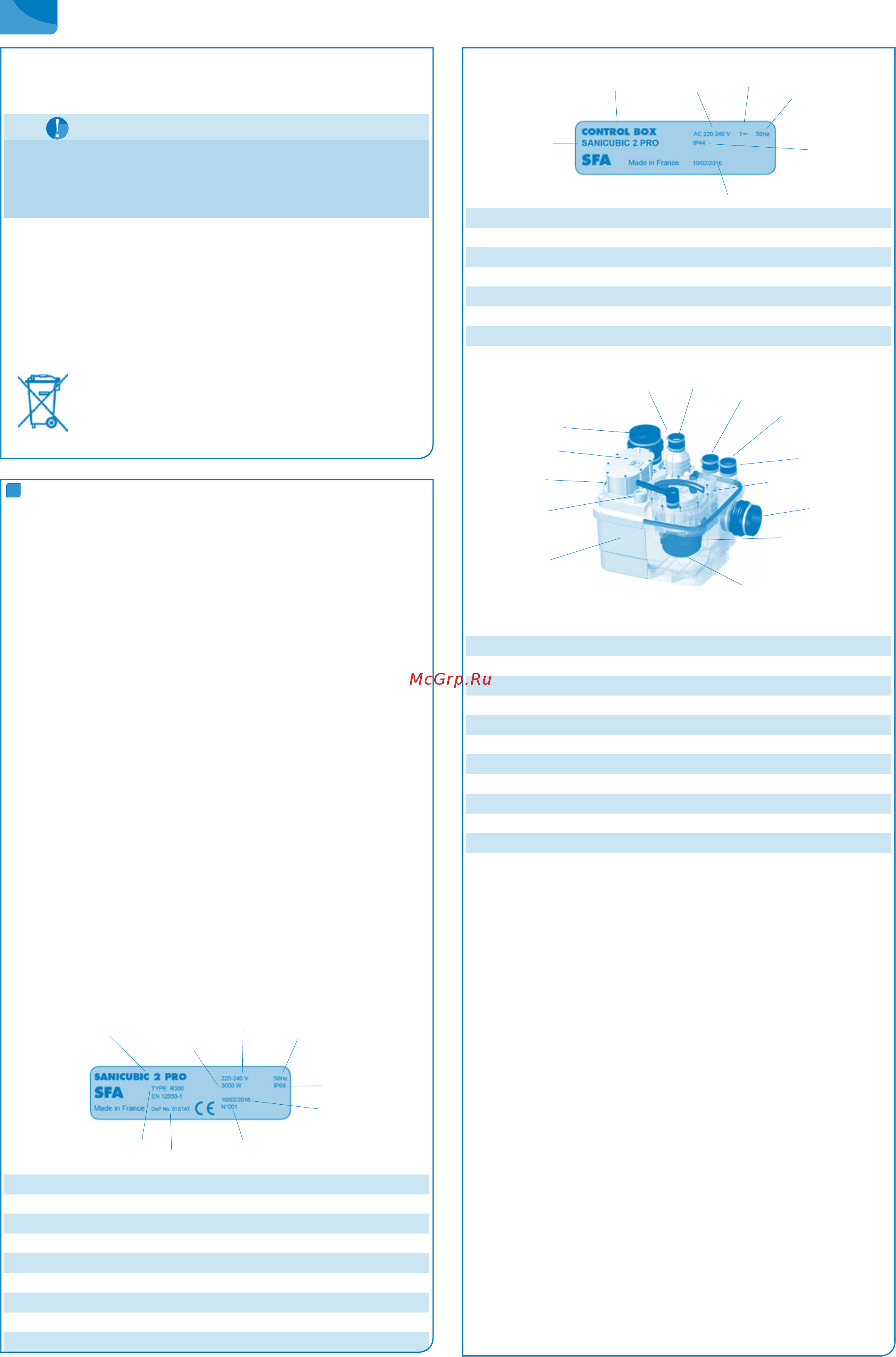

Sfa SANICUBIC PRO IP68 NM R4STDIP68NM [77/104] Описание оборудования

2.3. Временное хранение / Упаковка

Если вы планируете ввести насосную станцию в эксплуатацию после

длительного хранения, соблюдайте следующие меры предосторожности

для обеспечения правильной установки оборудования:

ПРЕДУПРЕЖДЕНИЕ

Существует опасность намочить, загрязнить или повредить

отверстия и соединительные детали. При этом в насосной станции

могут возникнуть течи и оборудование может быть повреждено!

Очистите засоренные отверстия в насосной станции в ходе

установки.

2.4. Возврат

• Слейте жидкость из насосной станции, выполнив надлежащую

процедуру.

• Промойте и продезинфицируйте насосную станцию. Выполнение

этих действий особенно важно в том случае, если в насосной станции

находились вредные, взрывчатые или горячие жидкости, или опасные

жидкости иного рода.

2.5. Утилизация

Устройство не следует утилизировать как бытовые отходы;

вместо этого его необходимо сдать в пункт переработки

электрооборудования. Материалы и компоненты устройства

пригодны для повторного использования. Уничтожение

электрических и электронных отходов, переработка и

восстановление любых бывших в эксплуатации приспособлений

способствуют сохранению окружающей среды.

ОПИСАНИЕ ОБОРУДОВАНИЯ

3.1 Общее описание

Оборудование представляет собой компактную насосную станцию.

SANICUBIC® 1 и SANICUBIC® 1 WP являются насосными станциями,

специально разработанными для индивидуального использования (в

частном доме или малых торговых помещениях). SANICUBIC® 2 Classic

и SANICUBIC® 2 Pro являются насосными станциями, специально

разработанными для индивидуального, коммерческого и коллективного

использования (в небольших зданиях, магазинах, местах общего

пользования). SANICUBIC® 2 XL является насосной станцией, специально

разработанной для коллективного использования (в центрах

профессиональных услуг, ресторанах, предприятиях, школах, отелях

и торговых центрах). Эти устройства соответствуют стандарту EN

12050-1 (касательно установок подъема фекальных сточных вод), а

также европейским директивам, касающихся строительных изделий,

электрической безопасности и электромагнитной совместимости.

Декларация рабочих характеристик находится на веб-сайте нашей

компании в разделе материалов о продукции, на вкладке Diagrams and

Technical Data Sheet (Схемы и технические характеристики).

3.2 Комплект поставки

В зависимости от модели насосной станции в комплект поставки могут

входить следующие компоненты:

• резервуар-отстойник с 1-м или 2-мя насосами и 3 датчиками уровня

жидкости (в зависимости от модели насосной станции)

• пульт дистанционного управления (в комплект поставки станции SANI-

CUBIC® 1 не входит)

• проводное или высокочастотное устройство сигнализации (в

зависимости от модели насосной станции)

• обратные клапаны

• набор деталей для монтажа (винты, штифты)

• соединительные муфты для впускных, отводящих и вентиляционных труб

• зажимы для соединительных муфт

• вентиляционная трубка

3.3 Паспортная табличка

Примеры: Насосная станция

1 Название насосной станции

2 Мощность, потребляемая двигателями

3 Характеристики источника питания

4 Частота

5 Класс защиты

6 Дата изготовления

7 Идентификационный номер

Номер декларации рабочих характеристик

9 Вид сертификации

Пульт управления

Название насосной станции

2 Название пульта управления

3 Характеристики источника питания

4 Тип фазы

5 Частота

6 Класс защиты

7 Дата изготовления

3.4. Конструкция и режим эксплуатации

Таблица 2. Изображение станции SANICUBIC® 2 Pro

1 Впускное отверстие Наружный диаметр: 40/50/100/110мм

2 Впускное отверстие Наружный диаметр: 40/ 50мм

3 Отводная труба Наружный диаметр: 50мм

4 Вентиляционное отверстие Наружный диаметр: 50мм

5 Датчик уровня жидкости (погружная трубка)

6 Резервуар

7 Панель доступа

8 Контрольное отверстие

9 Встроенный обратный клапан

10 Узел насоса с двигателем

11 Система измельчения

В насосной станции предусмотрено несколько горизонтально и вертикально

расположенных впускных отверстий для труб, наружный диаметр которых

составляет 40/50/100/110 мм (1) и 40/ 50 мм (2). Узел насоса с двигателем

(10) переносит перекачиваемую жидкость в вертикальную отводную трубу,

наружный диаметр которой составляет 50мм (3) или 110мм (в случае станции

SANICUBIC® 2 XL). Вентиляционный воздуховод (4) позволяет поддерживать

в резервуаре атмосферное давление.

Режим эксплуатации:

Жидкие отходы поступают в насосную станцию через горизонтально

и вертикально расположенные впускные отверстия (1) (2). Отходы

попадают в газо-, запахо- и водонепроницаемый пластмассовый

резервуар (6). Посредством датчика уровня жидкости (5) и пульта

управления, жидкие отходы измельчаются в системе измельчения (11)

или отводятся вихревым рабочим колесом (в случае станции SANICU-

BIC® 2 XL). Когда отходы достигают в резервуаре определенного уровня,

они автоматически перекачиваются одним или двумя насосами (в

зависимости от модели насосной станции) (10) выше уровня обратного

потока и попадают в сливной трубопровод.

- SANICUBIC® 1 и SANICUBIC 1® WP вмещает один насос, оборудованный

системой измельчения с высокой производительностью.

SANICUBIC® 2 Classic и SANICUBIC® 2 Pro вмещает два независимых

насоса. Каждый из них оборудован системой измельчения с высокой

производительностью. Насосы работают по очереди. В случае

перегрузки при работе одновременно запускаются оба двигателя (или

при сбое работы одного насоса другой его сменяет).

- SANICUBIC® 2 XL вмещает два независимых насоса, каждый с зазором

50 мм. Насосы работают по очереди. В случае перегрузки при работе

одновременно запускаются оба двигателя (при сбое работы одного

насоса другой его сменяет).
