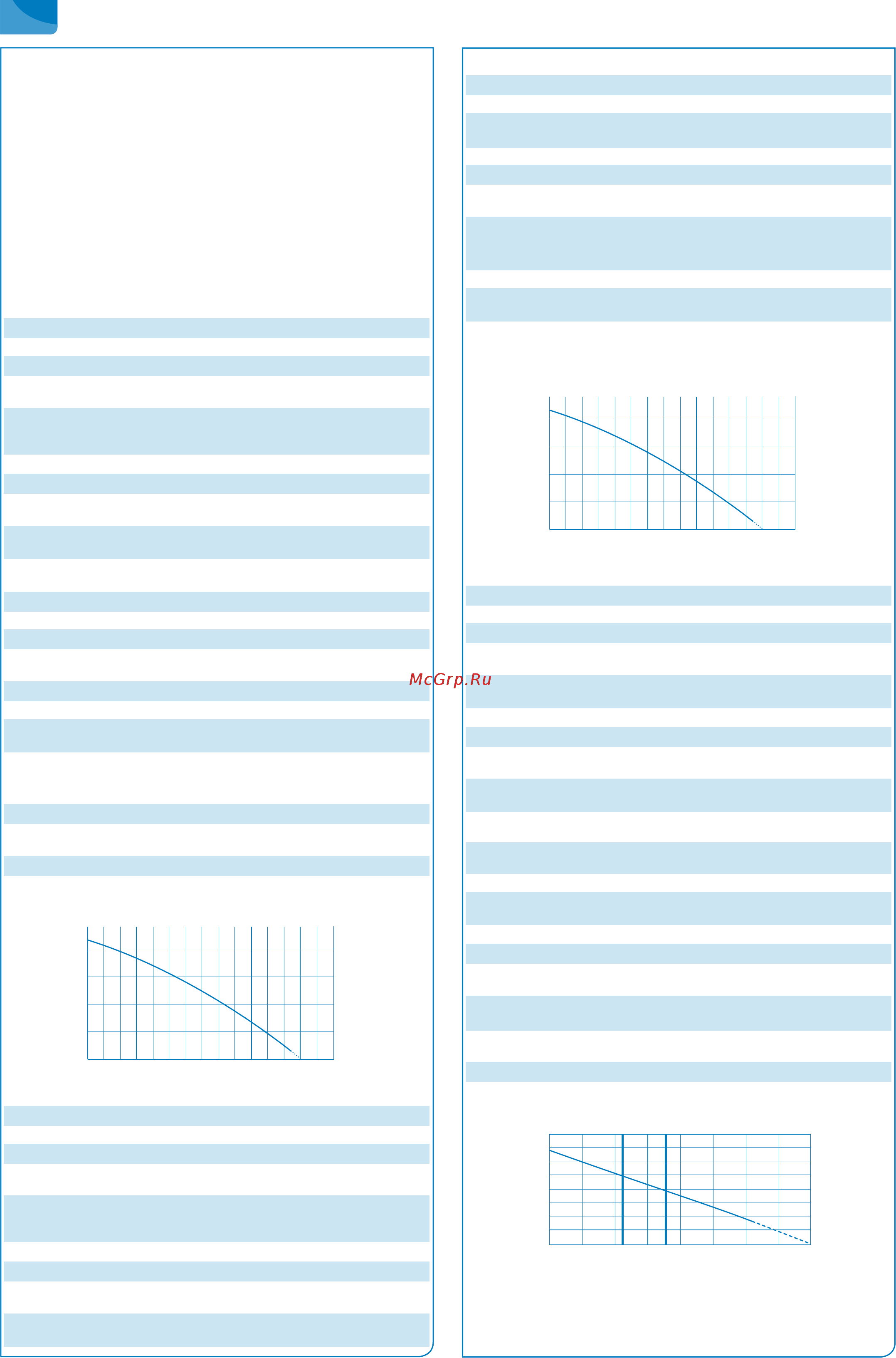

78
RU
Датчик уровня жидкости / Погружная трубка:
• Две длинные погружные трубы
Во время обычной эксплуатации, как только сточные воды достигают
уровня активации длинной трубы в баке, включается система насосов.
• Короткая погружная труба
Во время эксплуатации в режиме перегрузки, если сточные воды
достигают наивысшего уровня в баке (короткая труба), активируется
система визуальной и звуковой сигнализации, и включается система
насосов (если она исправна).
3.5 Технические характеристики
Насосные станции для бытовых сточных вод (модели SANICUBIC® 1 WP,
SANICUBIC® 2 Classic, SANICUBIC® 2 Pro и SANICUBIC® 2 XL пригодны для
использования под водой).
SANICUBIC® 1 и SANICUBIC® 1 WP
Тип тока Однофазный
Напряжение 220–240В
Частота 50/60Гц
Двигатели имеют масляное охлаждение
и защиту от тепловой перегрузки Изоляция класса F
Тип насоса Измельчающий
насос с режущей
пластиной
Мощность, потребляемая одним двигателем 1500Вт
Максимальный потребляемый ток 6А
Кабель для соединения станции с
пультом управления 4м, H07RN-F-4 G 1.5
Кабель для соединения пульта управления
с сетью переменного тока 2,5м, H05VV-F-3 G 1,5
Класс защиты станции: SANICUBIC® 1: IP67
SANICUBIC® 1 WP: IP68
Класс защиты пульта управления: IPX4
Максимальная рекомендуемая высота откачивания
11м
Максимальная производительность 12м³/ч
Максимальная температура поступающих сточных вод 70 °C (на протяжении не
более чем 5мин)
Объем резервуара 32л
Полезный объем 10л
Высота расположения нижних отверстий
(от поверхности земли) 140мм
Вес брутто
[КГ]
SANICUBIC® 1: 19,8
(
включая вес упаковки и вспомогательных приспособлений)
SANICUBIC® 1 WP: 26,7
Отводная труба Наружный диаметр: 50мм
Впускные отверстия
Наружный диаметр:
40, 50, 100, 110мм
Вентиляционное отверстие Наружный диаметр: 50мм
График производительности для станций SANICUBIC® 1; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
высота подъема (м)
производительность (м
3
/ч)
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro
Тип тока Однофазный
Напряжение 220–240В
Частота 50/60Гц
Двигатели имеют масляное охлаждение
и защиту от тепловой перегрузки Изоляция класса F
Тип насоса Измельчающий
насос с режущей
пластиной
Мощность, потребляемая одним двигателем 1500Вт
Максимальный потребляемый ток 13А
Кабель для соединения станции
с пультом управления 4м, H07RN-F-4 G 1.5
Кабель для соединения пульта управления
с сетью переменного тока 2,5м - H05VV-F-3 G 1,5
Класс защиты станции: IP68
Класс защиты пульта управления: IPX4
Максимальная рекомендуемая высота откачивания 11м
Максимальная производительность 12м³/ч
Максимальная температура поступающих сточных вод 70°C (на протяжении не
более чем 5мин)
Объем резервуара 45л
Полезный объем 17,5л
Высота расположения нижних отверстий
(от поверхности земли) 140мм
Вес брутто
[КГ]
SANICUBIC® 2 Classic: 35,5
(
включая вес упаковки и вспомогательных приспособлений)
SANICUBIC® 2 Pro: 33,0
Отводная труба
Наружный диаметр: 50мм
Впускные отверстия
Наружный диаметр:
40, 50, 100, 110мм
Вентиляционное отверстие
Наружный диаметр: 50мм
График производительности для станций SANICUBIC® 2 Classic и SANICUBIC® 2 Pro
12
9
6
3
0
0 5 10 15
высота подъема (м)
производительность (м
3
/ч)
SANICUBIC® 2 XL
Тип тока Однофазный
Напряжение 220–240В
Частота 50/60Гц
Двигатели имеют масляное охлаждение
и защиту от тепловой перегрузки Изоляция класса F
Тип насоса Насос с вихревым рабочим
колесом (зазор: 50мм)
Мощность, потребляемая одним двигателем 2000Вт
Максимальный потребляемый ток 16А
Кабель для соединения станции
с пультом управления 4м, H07RN-F-4 G 1.5
Кабель для соединения пульта управления
с сетью переменного тока 2,5м, H05VV-F-3 G 1,5
Класс защиты станции: IP68
Класс защиты пульта управления: IPX4
Максимальная рекомендуемая высота откачивания
10м (DN80)
7 м (DN100)
Максимальная производительность 40м³/ч
Максимальная температура поступающих сточных вод 70°C (на протяжении не
более чем 5мин)
Объем резервуара 120л
Полезный объем 26л
Вес брутто
[КГ]
(включая вес упаковки и вспомогательных приспособлений)
101,0
Отводная труба
ND 100 (наружный диаметр: 110мм)
или ND 80 (наружный диаметр: 90мм)
Впускные отверстия
Наружный диаметр:
40, 50, 100, 110мм
Вентиляционное отверстие Наружный диаметр: 75мм
Кривая производительности однофазной станции SANICUBIC 2 XL
16
14
12
10
8
6
4
2
0
0 5 10 15 20 25 30 35 40
высота подъема (м)
производительность (м
3
/ч)
Qmini
DN 80
Qmini
DN 100
Предельная скорость самоочищения: 0,7м/с
