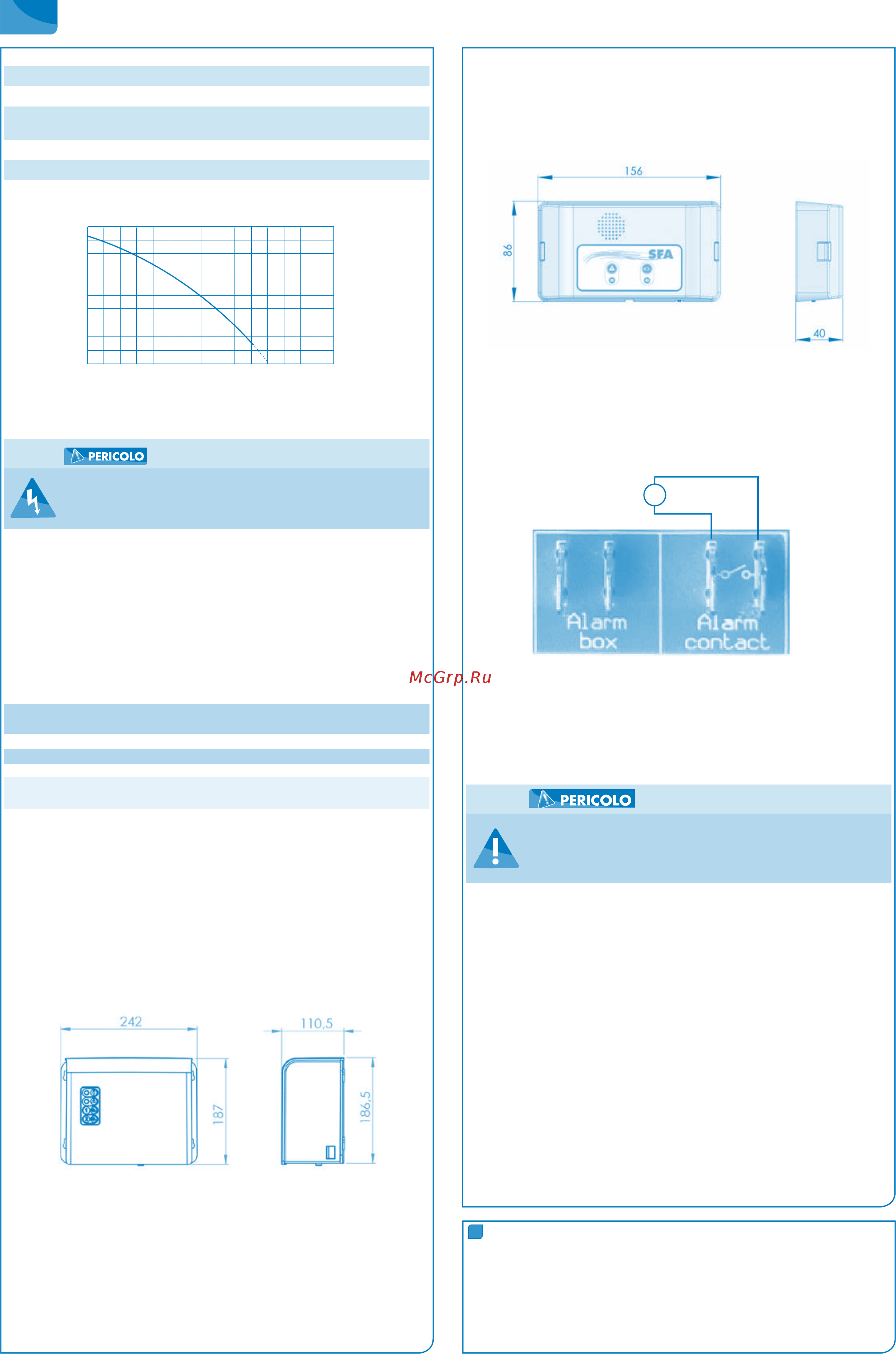

51
IT
Volume serbatoio 120 L
Volume utile 26 L
Peso lordo
[KG]
(inclusi imballaggio e accessori)
102.0
Tubo di scarico
DN 100 (Ø est. 110 mm)
o DN80 (Ø est. 90 mm)
Ingresso
Ø est. 40, 50, 100, 110 mm
Ventilazione Ø est. 75 mm
Curva di portata SANICUBIC® 2 XL trifase
18
16
14
12
10
8
6
4
2
0
0 10 20 30 40 50 60 70
altezza di scarico (m)
flusso (m
3
/h)
3.6 Centralina di controllo
Immersione del dispositivo di controllo
Rischio di morte per elettrocuzione
w
Utilizzare esclusivamente il dispositivo di controllo in locali sicuri da
allagamenti
Centralina di controllo remoto SANICUBIC®
• Controllo pompa e armadio di monitoraggio integrati in un corpo compatto in plastica
• Per 1 o 2 pompe
• Opzione della modalità forzata
3.6.1 Caratteristiche elettriche
Tabella 3: Caratteristiche elettriche della centralina di controllo
Parametro Valore
Alimentazione
nominale 1 ~ 220-240 V AC
Frequenza di rete 50/60 Hz
Indice di protezione IPX4
Corrente nominale per motore
SANICUBIC® 1; SANICUBIC® 1 WP;
SANICUBIC® 2 Classic; SANICUBIC® 2 Pro
6 A
SANICUBIC® 2 XL monofase 8 A
SANICUBIC® 2 XL trifase 6 A
3.6.2 Caratteristiche tecniche del dispositivo di rilevamento
Sensore analogico di livello:
• Tensione d'ingresso 0 - 5 V
Uscite di processo:
• Un'uscita di segnalazione a potenziale zero (250 V, 16 A) Contatto NO
• Un'uscita di segnalazione per l'unità d'allarme cablata in dotazione con
l'apparecchio (tranne per SANICUBIC® 2 Pro): 5 V, 50 mA
3.6.3 Dimensioni della centralina di controllo remoto
3.7 Unità d'allarme
3.7.1 Caratteristiche tecniche del dispositivo d'allarme
Unità d'allarme SANICUBIC®:
SANICUBIC® 1; SANICUBIC® 1 WP; SANICUBIC® 2 Classic; SANICUBIC® 2 XL:
Unità d'allarme cablata
cavo di 5 m
Informazioni audio e video
Indice di protezione: IP20
SANICUBIC® 2 Pro:
Unità d'allarme HF 868 MHz (radio)
Portata senza ostacoli: 100 m
Informazioni audio e video
Indice di protezione: IP20
3.7.2 Dimensioni dell'unità d'allarme remota
3.7.3 Opzione di collegamento a un allarme esterno
Opzione di esternalizzazione del segnale d'allarme (a seconda del modello).
Contatto secco (senza tensione) NO (normally open) attuato da un relè da
250 V/16 A max.
I terminali possono essere collegati a un sistema alimentato.
Il contatto si chiude non appena la stazione è in modalità allarme (tranne nel
caso d'allarme area) e rimane chiuso ntanto che l'allarme suona.
Allarme esterno
Max. 250 V / 16A
Contatto
secco
NO
3.8 Serbatoio collettore
Il serbatoio collettore è progettato per un funzionamento senza pressione. Le
acque reue sono raccolte alla pressione atmosferica prima di essere scarica-
ta nelle fognature. Il condotto di ventilazione permette al serbatoio di restare
sempre alla pressione atmosferica
3.9 Liquidi pompati
Sollevamento di liquidi non ammessi
Pericoloso per le persone e l'ambiente!
w
Scaricare nella rete fognaria esclusivamente i liquidi autorizzati a
essere pompati
Liquidi autorizzati a essere pompati
Nella rete di scarico sono consentiti i seguenti liquidi:
Acqua contaminata dall'uso domestico, da escrementi umani.
Liquidi non autorizzati a essere pompati
I seguenti liquidi e le seguenti sostanze non sono autorizzate:
• Materiali solidi, bre, catrame, sabbia, cemento, cenere, carta molto
ruvida, asciugamani, salviettine, cartone, pietrisco, spazzatura, scarti di
macello, oli, grassi, ecc.
• Acque reue contenenti sostanze nocive (ad esempio riuti grassi non
trattati dei ristoranti). Pompare questi liquidi e queste sostanze richiede
il montaggio di un ltro del grasso adeguato.
• Acqua piovana.
3.10 Livello del rumore
Il livello del rumore dipende dalle condizioni di montaggio e dal punto di
funzionamento. Il livello di pressione acustica Lp è inferiore a 70 dB (A).
4
INSTALLAZIONE / MONTAGGIO
4.1 Installazione della stazione di sollevamento
• Le caratteristiche indicate nella targhetta sono state comparate a quelle pre-
cisate nell'ordine e nell'installazione (tensione di alimentazione, frequenza).
• Il locale di installazione deve essere protetto dal gelo.
• Il locale di installazione è adeguatamente illuminato.
