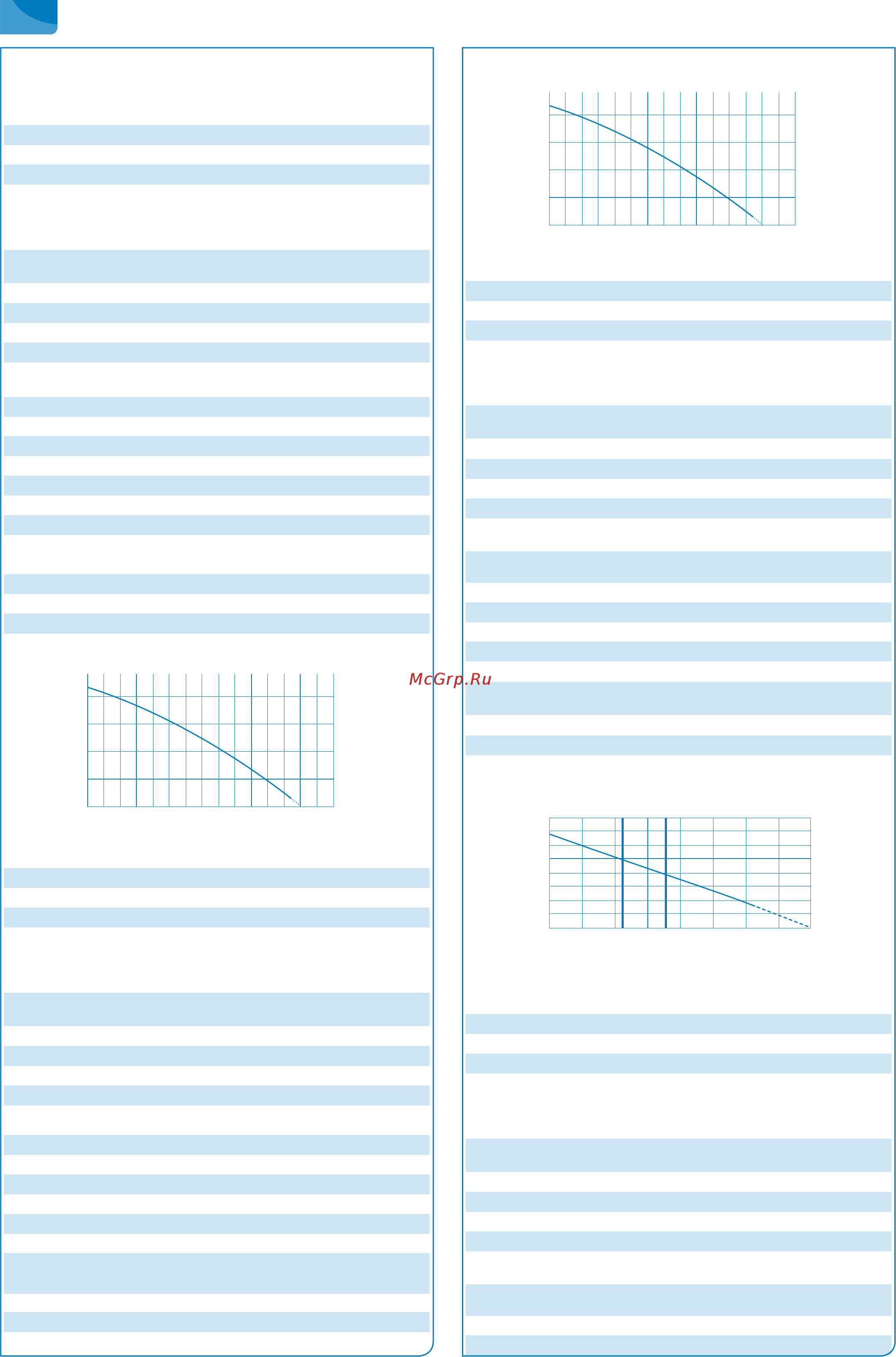

50
IT
3.5 Dati tecnici
Stazione di sollevamento per acque nere (sommergibile per le versioni
SANICUBIC® 1 WP, SANICUBIC® 2 Classic, SANICUBIC® 2 Pro, SANICUBIC® 2 XL).
SANICUBIC® 1 / SANICUBIC® 1 WP
Tipo di corrente Monofase
Tensione 220-240 V
Frequenza 50/60 Hz
Rareddato in bagno d’olio
Motore - Pompa
Protezione sovraccarico
termico
Classe d'isolamento F
Tipo di pompa Triturazione tramite
lama-placca
Consumo potenza motore (per un motore) 1.500 W
Corrente massima assorbita 6 A
Stazione cablata – centralina di controllo 4 m - H07RN-F-4 G 1,5
Cavo centralina di controllo – presa 2,5 m - H05VV-F-3 G 1,5
Protezione Stazione: SANICUBIC® 1: IP67
SANICUBIC® 1 WP: IP68
Centralina di controllo: IPX4
Altezza massima raccomandata 11 m
Flusso massimo 12 m³/h
Temperatura massima delle acque reue in ingresso
70 °C (Max. 5 min.)
Volume serbatoio 32 L
Volume utile 10 L
Altezza ingressi inferiori (dal suolo) 140 mm
Peso lordo
[KG]
SANICUBIC® 1: 19,8
(inclusi imballaggio e accessori)
SANICUBIC® 1 WP: 26,7
Tubo di scarico Ø est. 50 mm
Ingresso
Ø est. 40, 50, 100, 110 mm
Ventilazione Ø est. 50 mm
Curva di flusso SANICUBIC® 1; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
altezza di scarico (m)
flusso (m
3
/h)
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro
Tipo di corrente Monofase
Tensione 220-240 V
Frequenza 50/60 Hz
Rareddato in bagno d'olio
Motore - Pompa
Protezione sovraccarico
termico
Classe d'isolamento F
Tipo di pompa Triturazione tramite
lama-placca
Consumo potenza motore (per un motore) 1.500 W
Corrente massima assorbita 13 A
Stazione cablata – centralina di controllo 4 m - H07RN-F-4 G 1,5
Cavo centralina di controllo – presa 2,5 m - H05VV-F-3 G 1,5
Protezione Stazione: IP68
Centralina di controllo: IPX4
Altezza massima raccomandata 11 m
Flusso massimo 12 m³/h
Temperatura massima delle acque reue in ingresso
70 °C (Max. 5 min.)
Volume serbatoio 45 L
Volume utile 17,5 L
Altezza ingressi inferiori (dal suolo) 140 mm
Peso lordo
[KG]
SANICUBIC® 2 Classic: 35,5
(inclusi imballaggio e accessori)
SANICUBIC® 2 Pro: 33,0
Tubo di scarico Ø est. 50 mm
Ingresso
Ø est. 40, 50, 100, 110 mm
Ventilazione Ø est. 50 mm
Curva di flusso SANICUBIC® 2 Classic; SANICUBIC® 2 Pro
12
9
6
3
0
0 5 10 15
altezza di scarico (m)
flusso (m
3
/h)
SANICUBIC® 2 XL
Tipo di corrente Monofase
Tensione 220-240 V
Frequenza 50/60 Hz
Motore - Pompa
Rareddato in Bagno d'olio
Protezione sovraccarico
termico
Classe d'isolamento F
Tipo di pompa Girante a vortice:
(spazio libero: 50 mm)
Consumo potenza motore (per un motore) 2.000 W
Corrente massima assorbita 16 A
Stazione cablata – centralina di controllo 4 m - H07RN-F-4 G 1,5
Cavo centralina di controllo – presa 2,5 m - H05VV-F-3 G 1,5
Protezione Stazione: IP68
Centralina di controllo: IPX4
Altezza massima raccomandata 10 m (DN80)
7 m (DN100)
Flusso massimo 40 m³/h
Temperatura massima delle acque reue in ingresso
70 °C (Max. 5 min.)
Volume serbatoio 120 L
Volume utile 26 L
Peso lordo
[KG]
(inclusi imballaggio e accessori)
101,0
Tubo di scarico
DN 100 (Ø est. 110 mm)
o DN80 (Ø est. 90 mm)
Ingresso
Ø est. 40, 50, 100, 110 mm
Ventilazione Ø est. 75 mm
Curva di portata SANICUBIC® 2 XL monofase
16
14
12
10
8
6
4
2
0
0 5 10 15 20 25 30 35 40
altezza di scarico (m) - Curva Hf(Qv) su XL, Fos, Cubic 1&2
flusso (m
3
/h)
Qmini
DN 80
Qmini
DN 100
Limite di velocità autopulizia: 0,7 m/s
SANICUBIC® 2 XL Trifase
Tipo di corrente 3 fasi
Tensione 230-400V
Frequenza 50/60 Hz
Motore - Pompa
Rareddato in Bagno d’olio
Protezione sovraccarico
termico
Classe d’isolamento F
Tipo di pompa Girante a vortice:
(spazio libero: 50 mm)
Consumo potenza motore (per un motore) 3 500 W
Corrente massima assorbita 12 A
Stazione cablata – centralina di controllo 4 m - H07RN-F-4 G 1,5
Cavo centralina di controllo – presa 2.5 m - H05VV-F-5 G 2,5
Protezione Stazione: IP68
Centralina di controllo: IPX4
Altezza massima raccomandata 14,5 m (DN80)
13 m (DN100)
Flusso massimo 55 m³/h
Temperatura massima delle acque reue in ingresso
70°C (Max 5 mins)
