53
Operazioni preliminari all’avviamento
1. Eettuare un test funzionale e di sigillatura della stazione di sollevamento:
dopo aver completato il collegamento elettrico e i raccordi idraulici,
controllare i raccordi per le perdite facendo scorrere dell’acqua attraverso
ogni ingresso utilizzato in sequenza. Assicurarsi che l’apparecchio funzioni
correttamente e che non vi siano perdite eseguendo un test con l’acqua e
monitorando svariati cicli di avviamento.
2. Controllare i vari punti della lista di controllo ((c sezione 7.6, pagina 10)
3. Attenzione: non far funzionare il motore in modalità forzata (premendo
il tasto sulla tastiera) prima di mettere la pompa nell’acqua. Il funziona-
mento a secco danneggia il sistema di triturazione.
5.5 Spegnimento
1. Chiudere le valvole sui tubi di ingresso e scarico.
2. Scaricare il serbatoio premendo il pulsante di modalità forzata sulla pompa.
3. Spegnere l’alimentazione elettrica e isolare l’installazione.
w Corrente non interrotta. Rischio di morte!
w Staccare la spina o scollegare i conduttori elettrici e adottare
le misure necessarie per evitare l’azionamento accidentale.
4. Ispezionare le parti idrauliche e le lame di triturazione (a seconda del
modello). Pulirle se necessario.
5. Pulire il serbatoio.
w Liquidi pompati e materiali di consumo secondari nocivi per la
salute. Pericoloso per le persone e l’ambiente!
w
Le stazioni di sollevamento utilizzate per scaricare liquidi che
possono essere nocivi per la salute devono essere decontaminate.
Se necessario indossare una maschera e indumenti di protezione.
w Rispettare le disposizioni legali per lo scarico di liquidi nocivi per
la salute.
IT

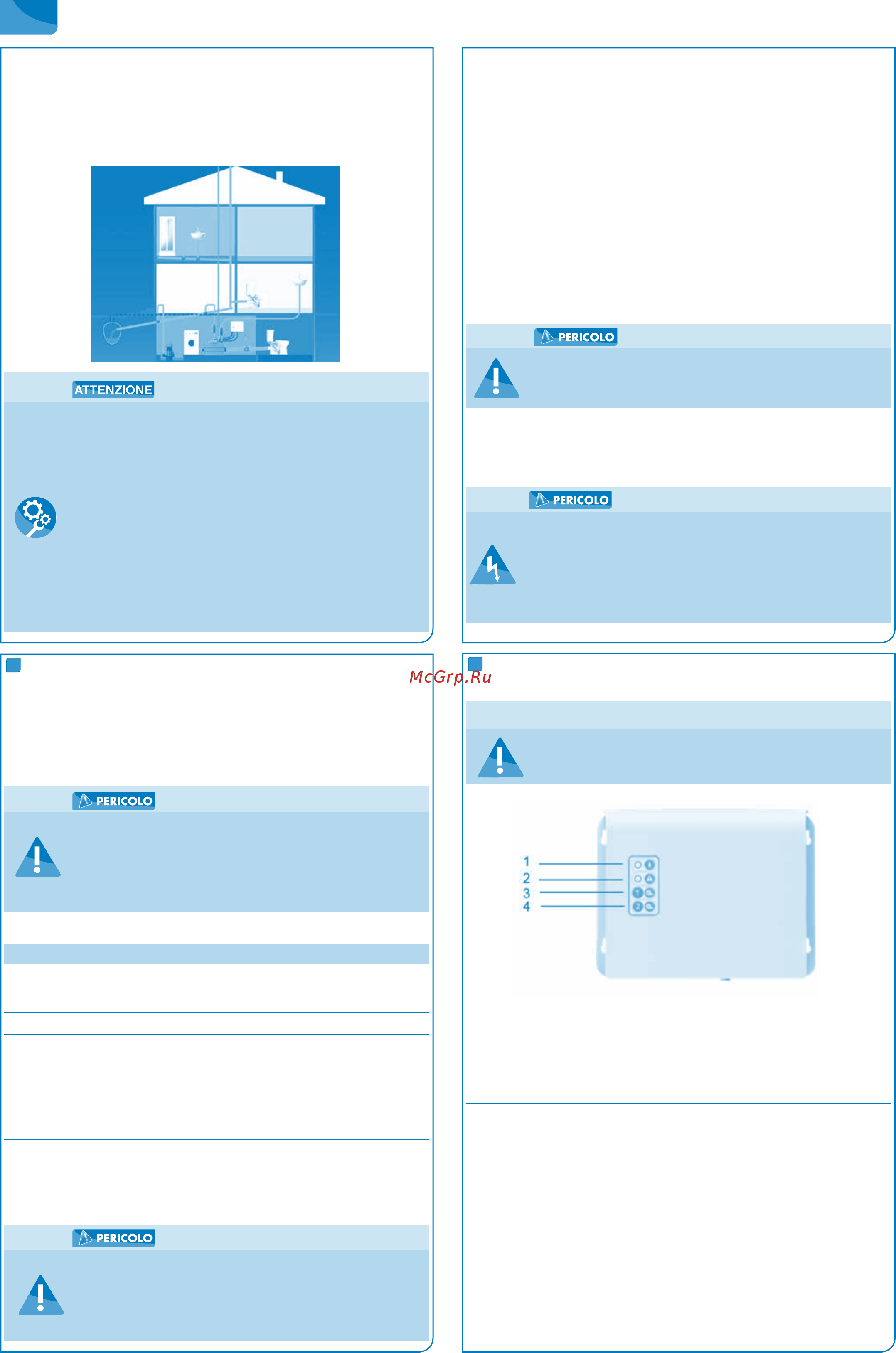

4.5 Prosciugamento cantina
Prosciugamento automatico
Per il drenaggio automatico del locale di installazione (nel caso in cui sia
installato un pozzetto, ad esempio), in particolare in caso di rischio di inl-
trazioni d’acqua o allagamenti, deve essere montata una pompa sommergi-
bile per acque contaminate.
Figura 1: Esempio di installazione con pompa sommergibile:
Conduttura di scarico per prosciugare la cantina collegata alla
conduttura di scarico della stazione di sollevamento.
Allagamento del locale di installazione!
Far funzionare la conduttura di scarico della pompa per pros-
ciugamento cantine sopra il livello di riusso prima di collegarla
alle fognature.
Non collegare mai la conduttura di scarico della pompa
per prosciugamento cantine alla conduttura di scarico della
stazione di sollevamento.
Montare una valvola di non ritorno alla base della conduttura
di scarico
Selezionare la pompa a seconda delle condizioni dell’instal-
lazione: (altezza manometrica di una pompa H [m] = Altezza
statica + caduta di pressione).
5
AVVIAMENTO/SPEGNIMENTO
5.1 Avviamento
5.1.1 Prerequisiti per l’avviamento
Prima di mettere in funzione la stazione di sollevamento, assicurarsi che il
collegamento elettrico della stessa e di tutti di dispositivi di protezione siano
stati eseguiti in modo corretto.
5.2 Limite di applicazione
wLimiti di pressione e temperatura superati. Perdita di liquidi
caldi o tossici!
w
Rispettare le speciche operative descritte nella documentazione.
wEvitare di far funzionare la pompa con la valvola chiusa.
wIl funzionamento a secco, senza liquidi, deve essere evitato.
Quando in uso, osservare i seguenti parametri e valori:
Parametro Valore
Temperatura max. consentita 40 °C
del liquido no a 70 °C quando pompato
5 minuti max.
Temperatura ambiente max. 50 °C
Modalità operativa Funzionamento intermittente
SANICUBIC® 1 / 1 WP: S3 30 %
Funzionamento intermittente
SANICUBIC® 2 Classic / Pro /
SANICUBIC® 2 XL monofase: S3 50%
SANICUBIC® 2 XL trifase: S3 30 %
5.3 Frequenza degli avvii
Per prevenire il surriscaldamento del motore e uno sforzo eccessivo di mo-
tore, guarnizioni e cuscinetti, limitare il numero di avvii a 60 all’ora.
5.4 Avviamento con la centralina di controllo
w Copertura della centralina di controllo non chiusa corretta-
mente. Rischio di morte!
w Chiudere correttamente la copertura della centralina di
controllo.
w Quindi ricollegare la presa di alimentazione.
6
FUNZIONAMENTO
6.1 Centralina di controllo SANICUBIC®
NOTA
Questo paragrafo descrive il funzionamento di una centralina
di controllo per due pompe. La centralina di controllo è fatta
funzionare in modo analogo per una sola pompa.
Tabella 4: Centralina di controllo remoto SANICUBIC®
1 LEDgiallo alimentazione
2 LED rosso allarme
3 Modalità forzata Motore 1
4 Modalità forzata Motore 2
Spie a LED
Le spie a LED forniscono informazioni sullo stato operativo della centralina
di controllo.
NOTA: sulla SANICUBIC® 1 la centralina di controllo è integrata sopra il serba-
toio della stazione.
Il sistema di rilevamento deve essere ventilato. Collegare l'aeratore alla cen-
tralina di controllo della stazione.
