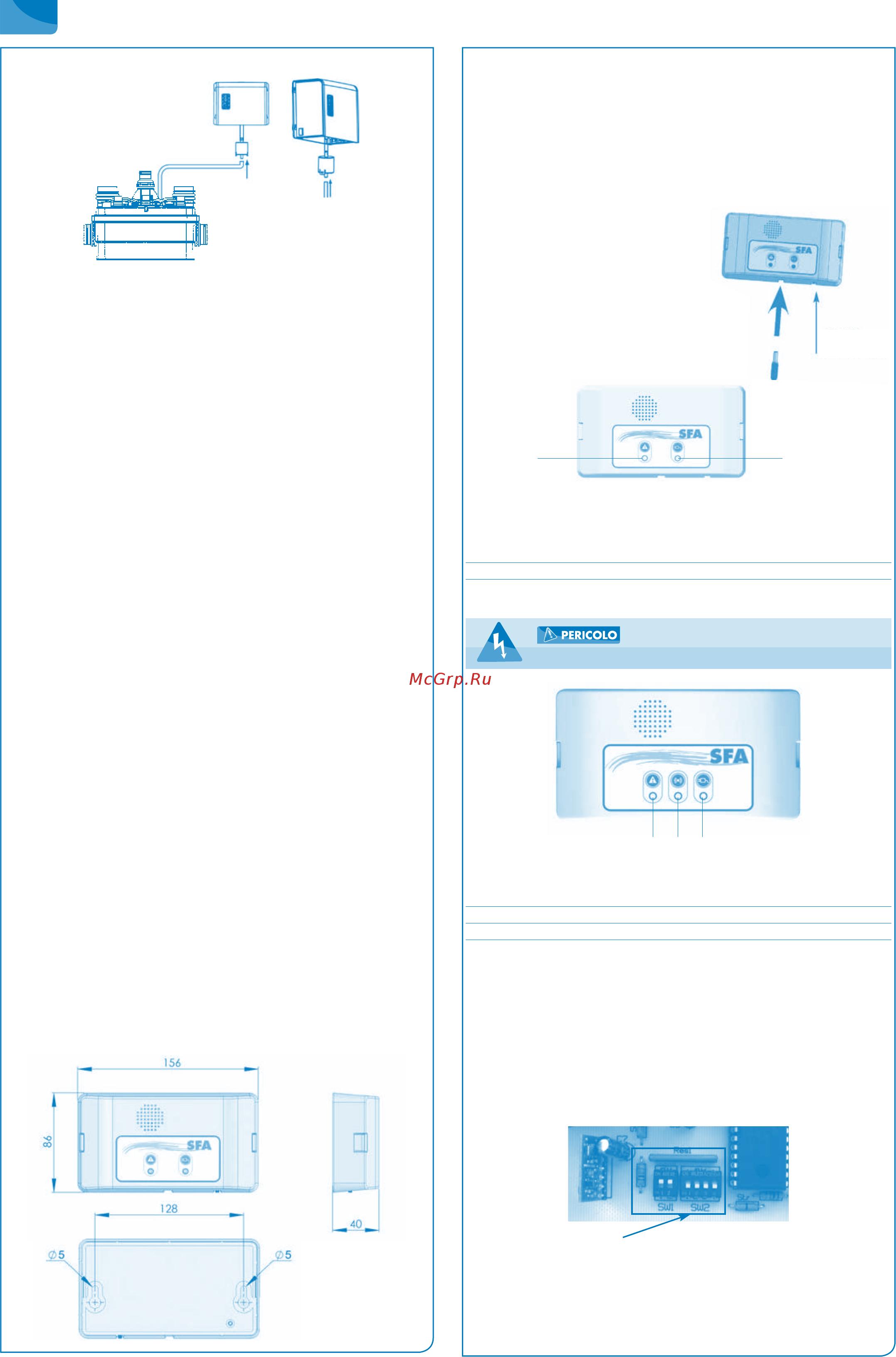

54
IT
Figura 2: Ventilazione della centralina di controllo SANICUBIC®
6.1.1. Funzionamento della tastiera di controllo della SANICUBIC® 1
(IP67)
1/ Allarmi generali
Allarme di livello
Se il livello dell'acqua all'interno dell'apparecchio è anormalmente elevato, si
accende il LED rosso d'allarme + si avvia il motore. Inoltre, se il LED rosso lam-
peggia, indica un problema di rilevamento per il normale livello dell'acqua
(tubo pescante lungo).
Allarme di tempo
Se il motore funziona in modo continuo per più di 1 minuto, si accende il LED
rosso d'allarme.
2/ Reset allarme: il pulsante sulla tastiera consentirà solamente di spegnere
il LED rosso (che diventerà verde) se il problema che ha provocato l'allarme
è stato risolto. Consente anche di arrestare il segnale acustico dal controllo
remoto dell'allarme.
Allarme di alimentazione:
- Se il LED è spento, non c'è alimentazione elettrica.
- Quando l'apparecchio è nuovamente alimentato, il LED lampeggia di verde
indicando che la tensione di alimentazione è temporaneamente scomparsa.
6.1.2 Funzionamento della centralina di controllo remoto di SANICUBIC®
2 Classic/SANICUBIC® 2 Pro/SANICUBIC® 2 XL
FUNZIONAMENTO DELL'ALLARME
1/ Allarmi generali
Allarme di livello
Se il livello dell'acqua all'interno dell'apparecchio è anormalmente alto: si
attiva il segnalatore acustico + si accende il LED rosso d'allarme + si avviano
entrambi i motori. Se il LED rosso lampeggia, indica un problema di rileva-
mento per il normale livello dell'acqua (tubo pescante lungo).
Allarme di tempo
Se uno dei due motori funziona per più di 1 minuto: viene attivato il segna-
latore acustico + si accende il LED rosso d'allarme + si avvia l'altro motore.
Allarme di alimentazione
In caso di guasto di alimentazione (o quando si stacca l'apparecchio): si attiva
il segnalatore acustico + si accende il LED rosso d'allarme + il LED giallo di
alimentazione lampeggia.
2/ Reset dell'allarme generale
Se il problema che ha provocato uno degli allarmi di cui sopra scompare, il
segnalatore acustico si arresta, ma il LED rosso d'allarme rimane acceso per
ricordare che il sistema ha riscontrato un problema. Uno dei due tasti della
tastiera arresterà il segnalatore acustico in tutti i casi, ma spegnerà il LED
rosso solo se il problema che ha fatto scattare l'allarme è stato risolto. Anche
gli allarmi dalla centralina remota rimangono attivi nché il problema non è
stato risolto. Questo evita che il sistema sia "abbandonato" per impostazione
predenita.
6.2 Unità d'allarme SANICUBIC®
Per montare a parete l'unità, utilizzare la gura seguente come guida:
6.2.1 Funzionamento dell'unità d'allarme cablata di SANICUBIC® 1 /
SANICUBIC® 1 WP / SANICUBIC® 2 Classic /SANICUBIC® 2 XL
L'unità d'allarme della SANICUBIC non richiede un'alimentazione elettrica se-
parata. L'alimentazione è fornita attraverso la SANICUBIC®. In caso di guasto
dell'alimentazione, subentra la batteria dell'unità d'allarme.
Collegamento dell'unità d'allarme all'apparecchio:
Collegare il cavo d'allarme direttamente all'unità.
1/ Il LED rosso d'allarme generale riproduce
il funzionamento del LED corrispondente
sulla scheda di base. L'unità d'allarme
emette un segnale acustico in caso di un
allarme ntanto che il guasto persiste.
Per arrestare l'allarme, premere il pulsante
reset (*) sulla tastiera dell'apparecchio o
il pulsante sotto l'unità d'allarme.
2/ Il LED giallo "alimentazione" indica lo
stato di alimentazione dell'unità d'allarme
- Luce ssa = SANICUBIC® attiva connessa
all'alimentazione
- Luce lampeggiante = guasto di alimentazione
sulla SANICUBIC®
1
2
Reset (*) :
Tabella 5: Unità d'allarme SANICUBIC® 1 / SANICUBIC® 1 WP / SANICU-
BIC® 2 Classic / SANICUBIC® 2 XL
1 LED rosso allarme generale
2 LED giallo alimentazione (indicatore dell'alimentazione)
6.2.2 Funzionamento dell'unità d'allarme SANICUBIC® 2 PRO HF
w Unità alimentata da una presa elettrica. Rischio di morte!
21 3
Tabella 6: Unità d'allarme SANICUBIC® 2 Pro
1 LED rosso allarme generale
2 LED giallo trasmissione allarme
3 LED verde allarme alimentazione
L'unità d'allarme è in collegamento HF -868 Mhz con la SANICUBIC® 2 Pro.
Riceve dalla stazione di sollevamento varie informazioni d'allarme. Se altri
apparecchi funzionanti in HF sono disturbati dal sistema (o viceversa), è stata
prevista una commutazione della codica HF -868 MHz, che collega la scheda
di base e l'unità d'allarme remota. In caso di interferenza con altri dispositivi
HF nelle vicinanze o altri dispositivi SANICUBIC® 2 Pro, scollegare l'apparec-
chio e il modulo remoto, commutare uno o più dei quattro interruttori sulla
scheda dell'apparecchio (SW2) e agire allo stesso modo sull'unità di controllo
remoto.
Scheda centralina di controllo
