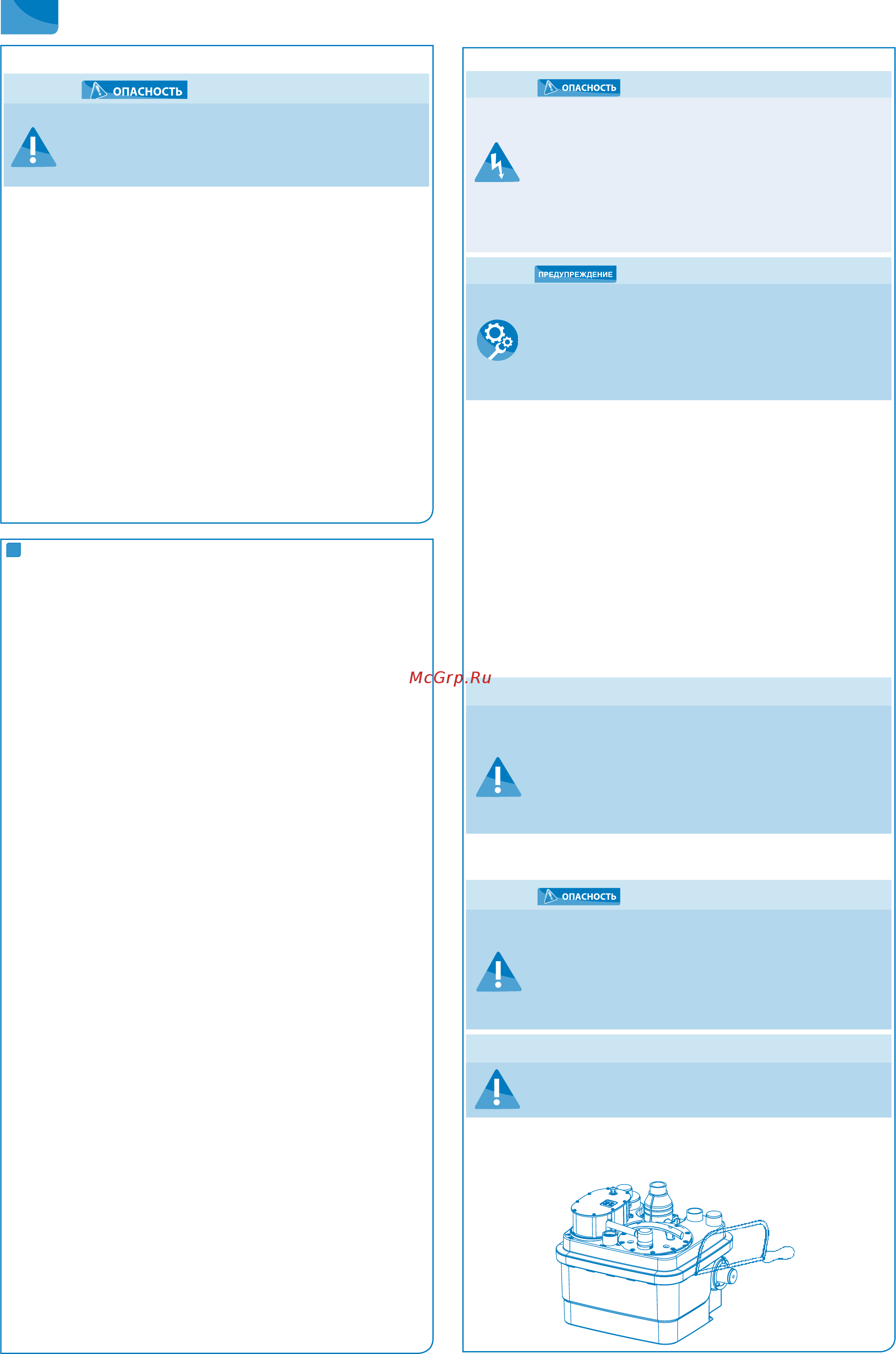

80
4.2. Подключение к источнику питания
Подключение оборудования к источнику питания людьми,
которые не являются квалифицированными специалистами,
представляет опасность. Оператор может погибнуть в
результате поражения электрическим током!
w Подключать оборудование к источнику питания должен
квалифицированный электрик, имеющий разрешение на
электромонтажные работы.
w Электрооборудование должно соответствовать
действующим в стране стандартам.
Применение источника питания с недопустимым
напряжением представляет опасность. При использовании
такого источника питания насосная станция может быть
повреждена!
w Значение напряжения источника питания не должно
отличаться от номинального значения напряжения,
указанного на паспортной табличке, более чем на 6%.
Необходимо использовать источник питания класса 1. Устройство
следует подключить к линии заземления. Из соображений защиты
сети электропитания необходимо установить дифференциальный
автомат высокой чувствительности (30 мА) из расчета: 10 мА для SANI-
CUBIC 1/ SANICUBIC 1 WP; 20 мА для SANICUBIC 2 Classic / SANICUBIC
2 Pro / однофазного SANICUBIC 2XL и 25 мА для трехфазного SANICU-
BIC 2XL. Этот прерыватель следует использовать только совместно с
источником питания SANICUBIC®. Если кабель питания устройства будет
поврежден, во избежание опасности для пользователя этот кабель
должен будет заменить производитель или соответствующий центр
прослепродажного обслуживания.
4.3. Монтаж насосной станции
Установите насосную станцию на свободный участок пола и выровняйте
ее с помощью пузырькового уровня.
Во избежание перемещения насосной станции прикрепите ее к полу с
помощью входящего в комплект поставки набора деталей для монтажа.
ПРИМЕЧАНИЕ
Насосную станцию не следует устанавливать рядом со
спальнями и жилыми комнатами, поскольку она издает шум
(c раздел3.10, стр.5).
Установка насосной станции на виброизолирующие
опоры обеспечит достаточную изоляцию строительных
конструкций от шума, издаваемого станцией.
Не придвигайте насосную станцию к стене во избежание
распространения производимых станцией вибраций.
4.4. Подсоединение труб
4.4.1. Впускные трубы
wНасосную станцию нельзя использовать в качестве точки
контроля трубопровода.
wУстановите трубы на опоры выше по потоку от насосной
станции. Соедините трубы с оборудованием, ничем их не
сдавливая.
w Обеспечьте компенсацию теплового расширения труб
подходящими для этого средствами.
ПРИМЕЧАНИЕ
Впускные трубы рекомендуется оснастить обратными
клапанами и запорными кранами. Установить их необходимо
так, чтобы они не мешали разборке оборудования.
✓ Трубы следует установить на опоры.
1. Найдите подходящие отверстия для используемых вами труб.
2. Отпилите верхушку соответствующей бобышки.
RU
4
УСТАНОВКА И МОНТАЖ ОБОРУДОВАНИЯ
4.1. Установка насосной станции.
• Технические характеристики, указанные на паспортной табличке,
следует сравнить с характеристиками, перечисленными в заказе и
отмеченными на подключаемом оборудовании. К этим характеристикам
относятся напряжение и частота источника питания.
• Помещение, в котором будет установлена станция, должно быть
защищено от мороза.
• Помещение, в котором будет установлена станция, должно быть
достаточно хорошо освещено.
• При подготовке к работе необходимо принять в расчет размеры
оборудования, указанные на образце установки станции и в стандарте
EN 12056-4.
• Размеры помещения, в котором будет установлена станция SANICUBIC®,
должны позволять создание свободного пространства глубиной 600мм
вокруг станции и над ней для облегчения технического обслуживания.
• Источник сигнала тревоги всегда должен быть виден оператору
(при необходимости следует использовать внешний контактный
выключатель тревожной сигнализации).
• Впускную трубу для жидких отходов и откачивающий трубопровод
необходимо оснастить запорными кранами, которые не входят в
комплект поставки. Краны должны располагаться как можно ближе к
насосной станции.
• Конструкция откачивающего трубопровода должна предотвращать
обратное течение канализационных вод. Во избежание обратного
перетока воды должны течь по невозвратному контуру,
расположенному выше уровня обратного потока.
Примечание: Если местными нормативными требованиями не
предусмотрено иное, уровень обратного потока находится на уровне
дорог (проезжей части, тротуаров и т.д.). За пределами невозвратного
контура сливной трубопровод следует расширить с помощью трубы
большего диаметра.
• Для осушения помещения в последнем необходимо установить
сточный резервуар.
• Рекомендуется установить в помещении вспомогательный насос,
с помощью которого помещение можно будет осушить в случае
затопления.
• Вентиляционную трубу насосной станции необходимо вывести на
крышу.
• Перекачиваемая жидкость должна соответствовать предъявляемым в
этом руководстве требованиям (см. раздел 3.9, стр.5).
• Если станция будет использоваться для сливания жиросодержащих
отходов, необходимо установить резервуар для обезжиривания.
Сточные воды, не упомянутые выше (например, воды, использовавшиеся
в ремесленном или промышленном производстве), нельзя сливать в
трубопровод без предварительной обработки.
3.9 Перекачиваемые жидкости
Перекачка жидкостей, попадание которых в насосную станцию
не допускается, представляет опасность.
Из-за этого могут пострадать люди и окружающая среда!
w
Сливайте в бытовую канализационную сеть только те жидкости,
которые разрешается перекачивать посредством насосной станции.
Жидкости, которые разрешается перекачивать посредством
насосной станции:
В системы слива можно сбрасывать следующие жидкости:
воду, загрязненную в результате потребления в быту; экскременты
человека.
Жидкости, которые не разрешается перекачивать посредством
насосной станции:
В системы слива нельзя сбрасывать следующие жидкости и вещества:
• твердые материалы, волокна, деготь, песок, цемент, золу, бумагу
грубых сортов, полотенца, салфетки, картон, щебень, мусор, отходы
от убоя скота, масла, горюче-смазочные материалы и т.д.;
• сточные воды, содержащие вредные вещества (например,
необработанные жиросодержащие отходы ресторанов). Для
перекачки этих жидкостей и веществ необходимо установить
соответствующий жироуловитель;
• дождевую воду.
3.10 Уровень шума
Уровень шума зависит от условий монтажа и режима работы. Уровень
звукового давления Lp составляет менее 70дБ (A).
