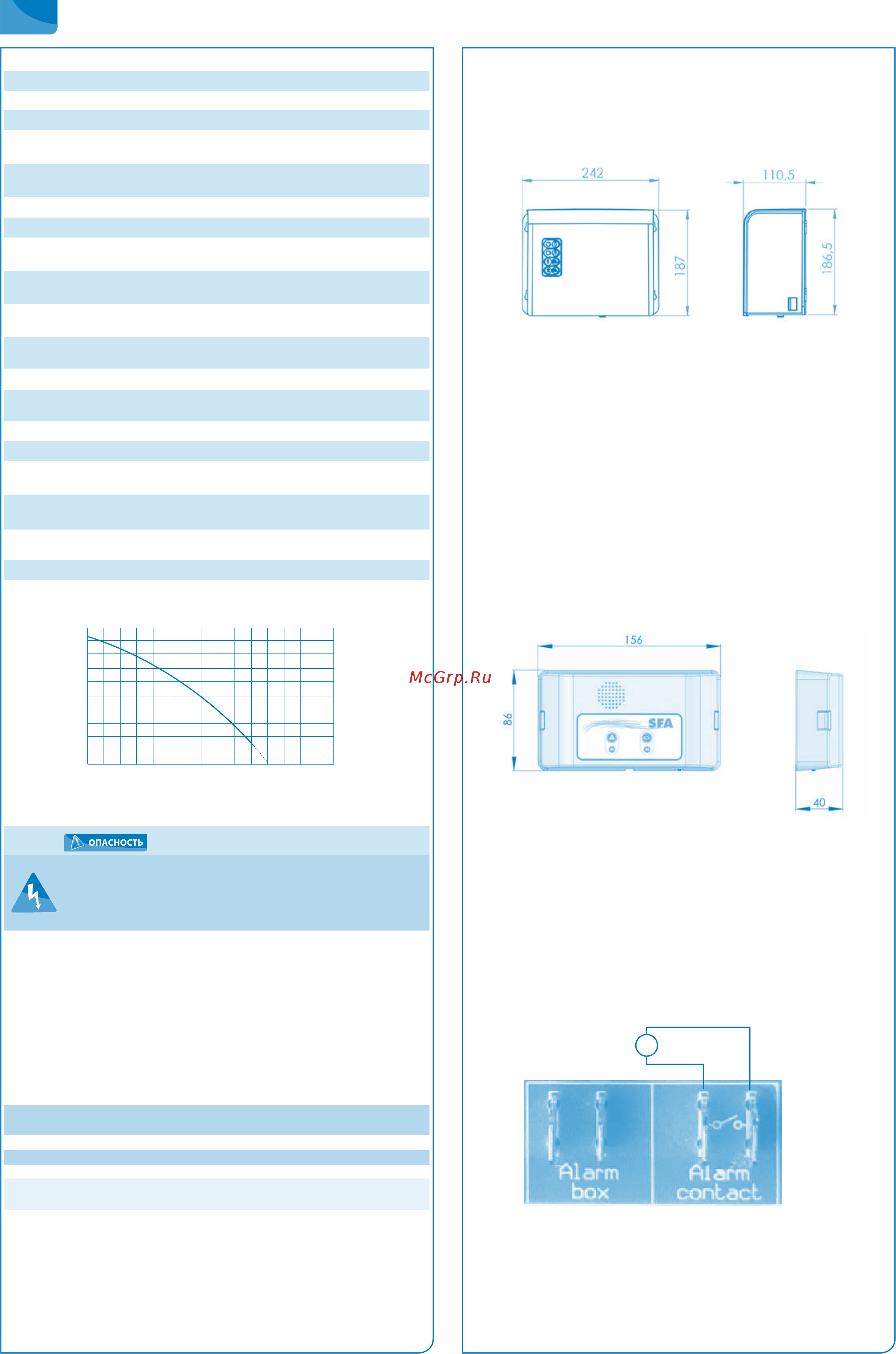

79
RU
Трехфазная станция SANICUBIC® 2 XL
Тип тока 3 фазы
Напряжение 230-400V
Частота 50/60 Hz
Двигатели имеют масляное охлаждение
и защиту от тепловой перегрузки Изоляция класса F
Тип насоса Насос с вихревым рабочим
колесом (зазор: 50мм)
Мощность, потребляемая одним двигателем 3 500 Вт
Максимальный потребляемый ток 12 A
Кабель для соединения станции
с пультом управления 4 м - H07RN-F-4 G 1,5
Кабель для соединения пульта управления
с сетью переменного тока 2.5 м - H05VV-F-5 G 2,5
Класс защиты станции: IP68
Класс защиты пульта управления: IPX4
Максимальная рекомендуемая высота откачивания
14,5 м (DN80)
13 м (DN100)
Максимальная производительность 55 м³/ч
Максимальная температура поступающих сточных вод 70°C (на протяжении не
более чем 5мин)
Объем резервуара 120 л
Полезный объем 26 л
Вес брутто
[КГ]
(включая вес упаковки и вспомогательных приспособлений)
102.0
Отводная труба
ND 100 (наружный диаметр: 110мм)
или ND 80 (наружный диаметр: 90мм)
Впускные отверстия
Наружный диаметр:
40, 50, 100, 110мм
Вентиляционное отверстие Наружный диаметр: 75мм
Кривая производительности трехфазной станции SANICUBIC® 2 XL
18
16
14
12
10
8
6
4
2
0
0 10 20 30 40 50 60 70
высота подъема (м)
производительность (м
3
/ч)
3.6 Пульт управления
Погружение пульта управления в воду представляет опасность
Оператор может погибнуть в результате поражения
электрическим током
w
Пульт управления можно использовать только в помещениях с
защитой от затопления
Пульт дистанционного управления SANICUBIC®
• Устройство управления насосом и мониторинга его работы в компактном
пластмассовом корпусе
• Пульт предназначен для работы с 1 или 2 насосами
• Пульт позволяет задействовать режим принудительной работы
3.6.1 Электрические характеристики
Таблица 3. Электрические характеристики пульта управления
Параметр Значение
Номинальные характеристики
источника питания 1 ~ 220–240В переменного тока
Частота сети 50/60Гц
Класс защиты IPX4
Номинальный ток в расчете на один двигатель
SANICUBIC® 1; SANICUBIC® 1 WP;
SANICUBIC® 2 Classic; SANICUBIC® 2 Pro
6А
Однофазная станция SANICUBIC® 2 XL 8 A
Трехфазная станция SANICUBIC® 2 XL 6 A
3.6.2 Технические характеристики датчика
Аналоговый датчик уровня жидкости:
• Входное напряжение: 0–5В
Технологические выходы:
• Один беспотенциальный сигнальный выход с нормально разомкнутым
контактом: до 250В, 16А
• Один сигнальный выход для проводного устройства сигнализации (на
станции SANICUBIC® 2 Pro не предусмотрен): 5В, 50мА
3.6.3 Размеры пульта дистанционного управления
3.7 Устройство сигнализации
3.7.1 Технические характеристики устройства сигнализации
Устройство сигнализации SANICUBIC®
SANICUBIC® 1; SANICUBIC® 1 WP; SANICUBIC® 2 Classic; SANICUBIC® 2 XL:
проводное устройство сигнализации;
кабель длиной 5м;
устройство передачи звуковой и визуальной информации;
класс защиты: IP20.
SANICUBIC® 2 Pro:
высокочастотное радиоустройство сигнализации (868МГц);
диапазон распространения радиоволн при отсутствии
препятствий: 100м;
устройство передачи звуковой и визуальной информации;
класс защиты: IP20.
3.7.2 Размеры устройства дистанционной сигнализации
3.7.3 Подключение внешнего устройства сигнализации (по желанию
пользователя)
Некоторые модели насосных станций позволяют вынести сигнализацию
за пределы станции. Такие модели оснащены сухим (беспотенциальным)
нормально разомкнутым контактом, которым можно управлять с
помощью реле (макс. 250В, 16А).
Контакты можно подсоединить к системе, подключенной к источнику
питания.
Как только станция перейдет в режим подачи сигнала (за исключением
случаев срабатывания локальных сигналов тревоги), контакт замкнется;
размыкание произойдет по окончании подачи сигнала тревоги.
Внешнее устройство
сигнализации
Макс. 250В, 16А
Сухой контакт
Нормально
разомкнутый
3.8. Резервуар-отстойник
Резервуар-отстойник предназначен для эксплуатации при отсутствии
избыточного давления. Прием сточных вод в резервуар осуществляется
при атмосферном давлении, после чего воды откачиваются в
канализацию. Вентиляционный воздуховод позволяет поддерживать в
резервуаре атмосферное давление.
