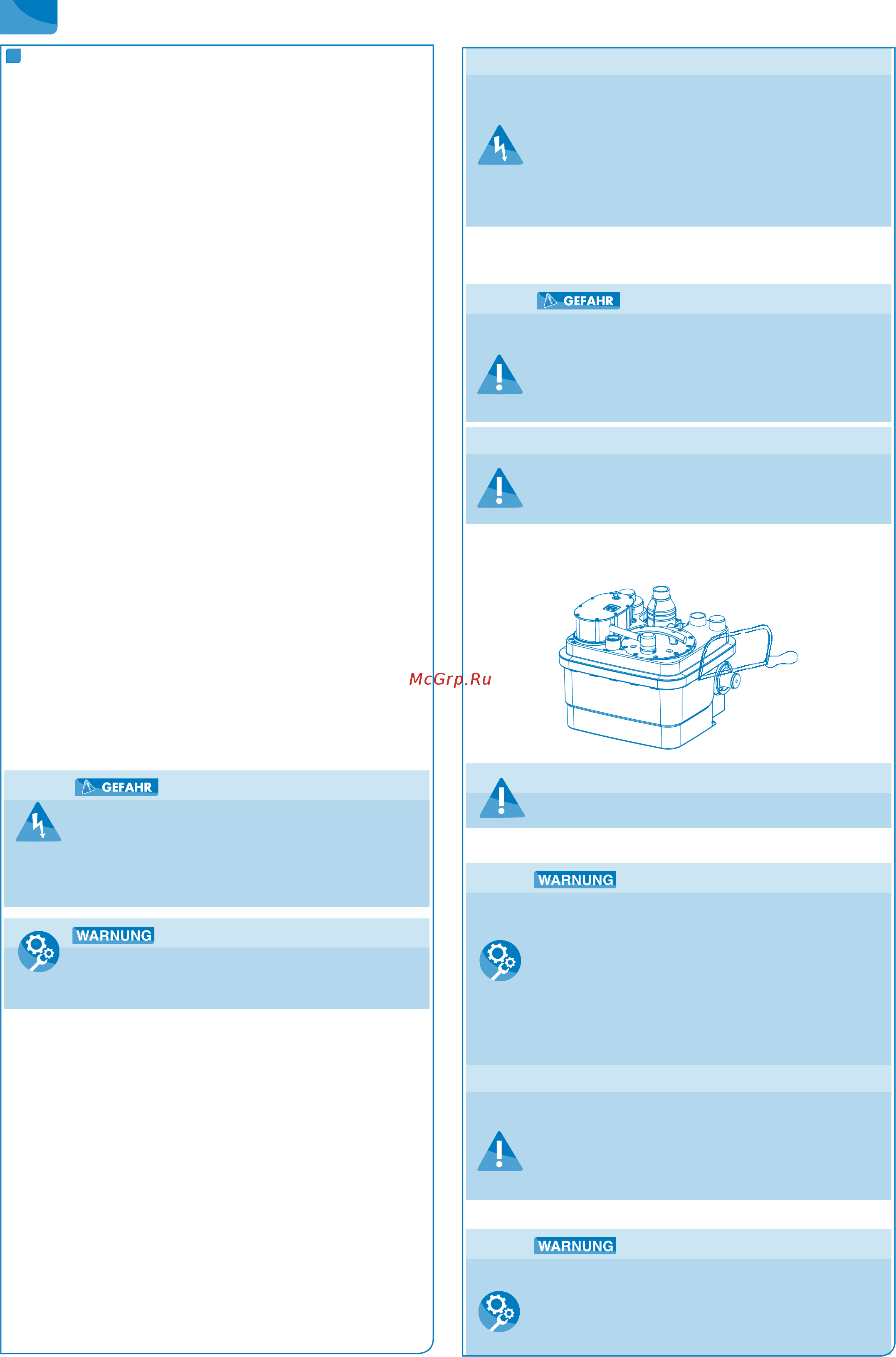

INSTALLATION / MONTAGE
4.1 Installation der Hebeanlage
• Die auf dem Typenschild angegebenen Eigenschaften müssen mit den
Angaben in der Bestellung und den Installationsanweisungen übereinstim-
men (Netzspannung, Frequenz).
• Der Installationsraum muss vor Frost geschützt sein.
• Der Installationsraum muss angemessen beleuchtet sein.
• Die Vorbereitungsarbeiten müssen gemäß den in dem Installationsbeispiel
angegebenen Maßen und gemäß des Standards der Norm DIN EN 12056-4
erfolgen.
• Der Betriebsraum, in dem die SANICUBIC® installiert werden soll, muss groß
genug sein, um einen Freiraum von 600 mm rund um und über dem Gerät
zu ermöglichen, um Wartungsarbeiten zu vereinfachen.
• Das Alarmsignal ist immer für den Nutzer sichtbar (falls notwendig, einen
externen Alarmkontaktschalter verwenden).
• Absperrventile (nicht mitgeliefert) müssen sowohl am Abwasserzulauf als
auch an der Druckleitung so nah wie möglich an der Hebeanlage installiert
werden.
• Die Druckleitung muss dazu in der Lage sein, jeglichen Rückuss in die Ka-
nalisation verhindern. Durch die Montage einer Rückstauschleife oberhalb
der Rückstauebene wird der Rückuss verhindert.
Hinweis: Sofern nicht lokal anders angegeben, entspricht die Rückstauebene
dem Straßenniveau (Straßen, Bürgersteige, Fahrdamm etc.) Erweitern Sie
diese Leitung nach der Rückschlagschleife durch eine Leitung größeren
Durchmessers.
• Bei Schachtmontage ist ein Pumpensumpf anzuordnen.
• Der Schacht ist mit einer selbsttätig arbeitenden Havariepumpe zu ver-
sehen.
• Die Hebeanlage muss eigenständig über Dach be- und entlüftet werden.
Kein Anschluss an über Dach belüftete Grund- oder Sammelleitungen!
• Die gepumpte Flüssigkeit muss gemäß dieser Anleitung geeignet und
durch diese erlaubt sein. (c Abschnitt 3.9, Seite 5)
• Im Falle der Ableitung fettiger Abwässer ist der Einsatz eines Fettabscheider
unbedingt notwendig.
Andere als die oben genannten Abwässer, zum Beispiel aus Handwerks- oder
Industriebetrieben,dürfen nicht ohne vorherige Behandlung eingeleitet werden.
Seitl. Anschlüsse: Es ist zu Empfehlen an den seitlichen Anschlüssen einen
Anstaubogen von min. 15cm vorzusehen. Hebeanlagen vom Typ Sani Cubic
zur Aufstellung/Verwendung im Innenraum.
4.2 Elektrischer Anschluss
Von nicht qualizierten Personen ausgeführte elektrische
Anschlüsse. Lebensgefahr durch Stromschlag!
w Der elektrische Anschluss muss von einem qualizierten und
zugelassenen Elektriker durchgeführt werden.
w Die elektrische Installation muss den aktuellen geltenden
Vorschriften des Installationslandes entsprechen.
Falsche Netzspannung. Beschädigung der Hebeanlage!
w Die Netzspannung darf nicht mehr als 6% von der auf dem
Typenschild angegebenen Spannung abweichen.
Der Netzanschluss muss der Klasse 1 entsprechen. Das Gerät muss an einer
geerdeten Verteilung angeschlossen werden. Der Stromkreislauf muss durch
einen hochsensiblen Fehlerstrom-Schutzschalters 30 mA kalibriert auf 10
Amp Mini für SANICUBIC 1/ SANICUBIC 1 WP und 20 Amp Mini für SANI-
CUBIC 2 Classic / SANICUBIC 2 Pro / SANICUBIC 2XL einphasig und auf 25
Amp für SANICUBIC 2XL dreiphasig geschützt werden. Der Anschluss darf
ausschließlich für die Stromversorgung der SANICUBIC® genutzt werden.
Falls das Kabel des Geräts beschädigt ist, muss es vom Hersteller oder sei-
nem Kundendienst ersetzt werden, um jeglichen Schaden für den Nutzer zu
vermeiden.
4.3 Montage der Hebeanlage
Stellen Sie die Hebeanlage auf dem Boden auf und nivellieren Sie sie mit
einer Wasserwaage.
Um jegliches Risiko von Bewegung oder Aufschwimmen der Hebeanlage zu
vermeiden, sollte die Hebeanlage mit dem mitgelieferten Montageset am
Boden befestigt werden.
HINWEIS
Hebeanlagen sollten nicht in der Nähe von Schlaf- oder Woh-
nräumen installiert werden (von der Hebeanlage verursachter
Lärm). (c Abschnitt 3.10, Seite 5)
Die Montage der Hebeanlage auf einer schalldämmenden
Unterlage gewährleistet eine ausreichende Dämmung der
konstruktionsbedingten Geräusche der Hebeanlage.
Stellen Sie die Hebeanlage nicht in direktem Kontakt mit
Wänden auf, um eine Übertragung der Vibrationen des Geräts
zu vermeiden.
4.4 Leitungsanschlüsse
4.4.1 Zulaueitungen
wDie Hebeanlage darf nicht als Festpunkt der Anschlusslei-
tungen dienen.
w Leitungen müssen über ausreichende Haltepunkte ver-
fügen, sowie spannungsfrei verlegt und angeschlossen sein.
w Sorgen Sie für geeignete Vorrichtungen zum Ausgleich der
Wärmeausdehnung der Leitungen.
HINWEIS
Die Montage von und Absperrventilen an den Zulaueitungen
wird empfohlen DIN EN 12056-4. Diese müssen so montiert
werden, dass sie die Demontage der Hebeanlage nicht
behindern.
✓ Die Leitung befestigt.
1. Wählen Sie zu benutzenden Anschlussönungen.
2. Önen Sie den benötigten Durchmesser per Sägeschnitt o.ä.
HINWEIS
Alle Leitungsanschlüsse müssen schalldämmend und exibel
ausgeführt werden.
4.4.2 Druckleitung
Falsche Montage der Druckleitung. Flüssigkeitsaustritte und
Überutung des Installationsraums!
wFühren Sie die Druckleitung vor dem Anschluss an die Kanali-
sation oberhalb der Rückstauebene.
wDie Hebeanlage darf nicht als Festpunkt für die Leitungen
benutzt werden
wSchließen Sie keinerlei andere Ableitungsrohre an die Druck-
leitung an.
wMontieren Sie die Absperrventile an die Leitungen der
Zuläufe und die Druckleitung.
HINWEIS
Um einen Rückstau des Wassers aus der Kanalisation zu ver-
meiden, die Druckleitung immer mittels Rückstauschleife
über die Rückstauebene führen.
Montieren Sie ein Absperrventil hinter das Rückschlagventil.
Die Rückschlagventile sind mit einem Hebel für die Entlee-
rung der Druckleitung in den Tank ausgestattet.
4.4.3 Lüftungsleitung
Nicht ausreichende Be- und Entlüftung können Funktionss-
törung oder Defekte an der Anlage hervorrufen.
w Die Lüftung muss immer frei bleiben
w Den Lüftungsauslass nicht blockieren
w
Kein Lufteinlassventil (Membranventil) installieren.
