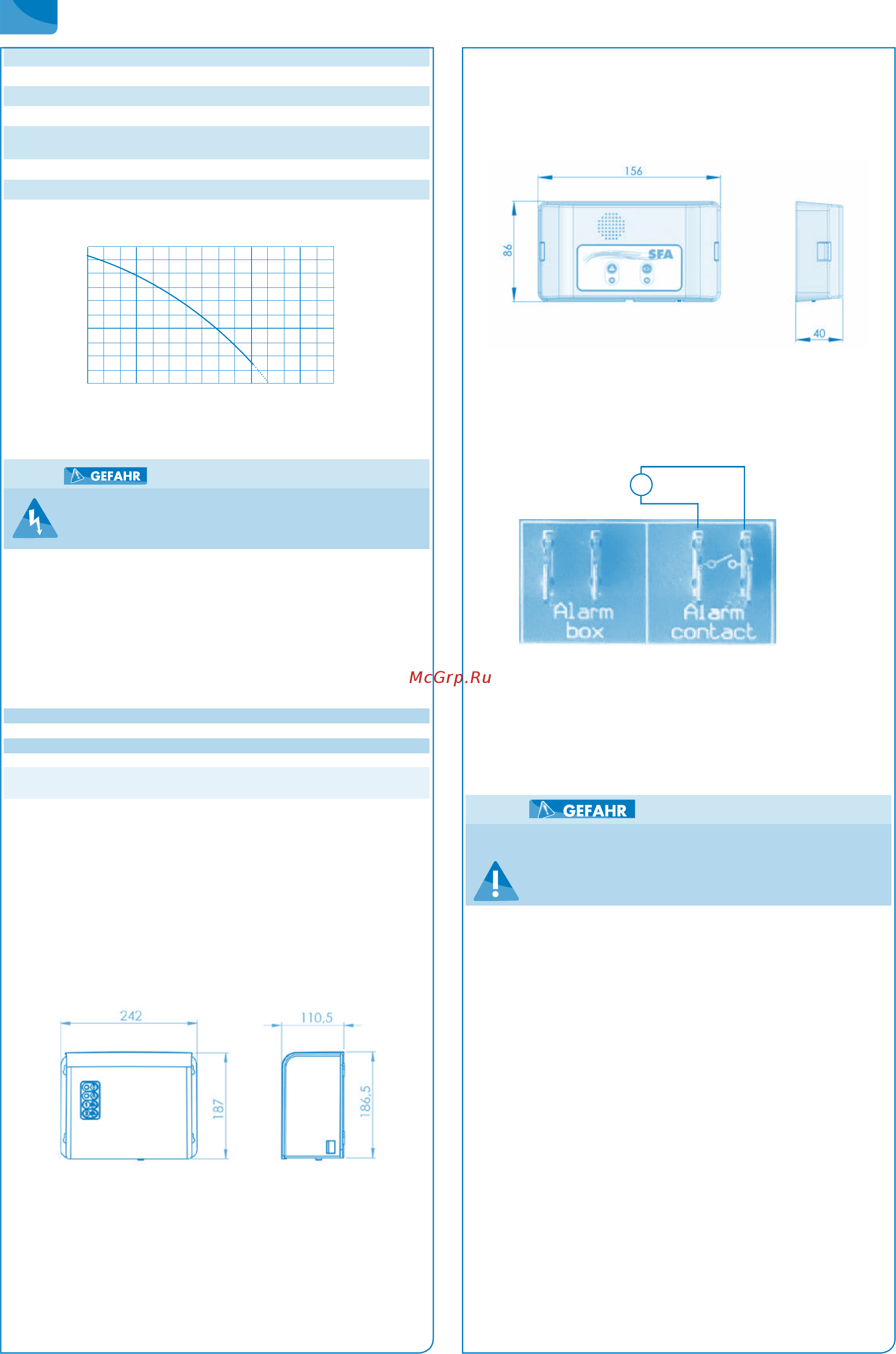

![Sfa SANICUBIC PRO IP68 NM R4STDIP68NM Инструкция по эксплуатации онлайн [37/104] 872715](/views2/1642271/page37/bg25.png)
37
DE
Max. Temperatur des ankommenden Abwassers 70°C (Max. 5 min.)
Fassungsvermögen Tank 120 L
Nutzvolumen 26 L
Bruttogewicht
[KG]
(einschließlich Verpackung und Zubehör)
102.0
Druckleitung
DN 100 (Ø außen 110 mm)
oder DN80 (Ø außen 90 mm)
Zulauf
Ø außen 40, 50, 100, 110 mm
Lüftung Ø außen 75 mm
Durchflusskurve SANICUBIC® 2 XL dreiphasig
18
16
14
12
10
8
6
4
2
0
0 10 20 30 40 50 60 70
Ableitungshöhe (m)
Durchfluss (m
3
/h)
3.6 Steuerung
Steuerung vor Nässe schützen, nicht Untertauchen oder im Aussenbereich
verwenden, Lebensgefahr durch Stromschlag.
w
Das Steuergerät nur in vor Überutung sicheren Räumen benutzen
SANICUBIC® Steuerung
• Kompaktes Gehäuse mit integrierter Pumpensteuerung und Überwachung.
• Für 1 oder 2 Pumpen
• Handauslösung
3.6.1 Elektrische Eigenschaften
Tabelle 3: Elektrische Eigenschaften der Steuerung
Parameter Wert
Betriebsnennspannung 1 ~ 220-240 V AC
Netzfrequenz 50/60 Hz
Schutzindex IPX4
Nennstrom pro Pumpe
SANICUBIC® 1; SANICUBIC® 1 WP;
SANICUBIC® 2 Classic; SANICUBIC® 2 Pro
6 A
SANICUBIC® 2 XL einphasig 8 A
SANICUBIC® 2 XL dreiphasig 6 A
3.6.2 Technische Eigenschaften des Füllstandssensor
Analoger Füllstandssensor
• Eingangsspannung 0 - 5 V
Prozessausgaben:
• Eine potenzialfreie Signalausgabe (250 V, 16 A) KEIN Kontakt
• Eine Signalausgabe für die verkabelte Alarmeinheit, die mit dem Gerät ge-
liefert wird (außer SANICUBIC® 2 Pro): 5V, 50mA
3.6.3 Maße der Steuerung
3.7 Alarmeinheit
3.7.1 Technische Eigenschaften des Alarmgeräts
SANICUBIC® Alarmeinheit:
SANICUBIC® 1; SANICUBIC® 1 WP; SANICUBIC® 2 Classic; SANICUBIC® 2 XL:
Kabelgestütztes Alarmmodul
5m Kabel
Optisches und akustisches Signal
Schutzindex: IP20
SANICUBIC® 2 Pro:
Funkgesteuertes Alarmmodul 868 MHz
Reichweite im freien Feld: 100 m
Optisches und akustisches Signal
Schutzindex: IP20
3.7.2 Maße der Alarmeinheit
3.7.3 Optionaler Anschluss an externen Alarm
Option eines externen Alarms (je nach Modell) potentialfreier Kontakt (keine
Spannung) NO (normal oen) betätigt durch ein Relais mit max. 250V/16A
Anschluss mittels Kabelschuh an Pos. Alarm Contact
Der Kontakt schließt sich, sobald die Station im Alarmmodus ist (außer im
Falle von Bereichsalarm) und bleibt geschlossen, solange der Alarm erklingt.
Externer Alarm
Max. 250 V / 16A
Trockenkontakt
NO
3.8 Sammelbehälter
Der Sammelbehälter wurde für eine drucklose Freispiegelentwässerung
entwickelt. Das Abwasser wird dort unter atmosphärischem Druck gesam-
melt, bevor es in den Abwasserkanal abgeleitet wird. Die Lüftungsleitung
sorgt für konstanten atmosphärischen Druck im Tank und gewährleistet eine
einwandfreie Funktion der Luftdrucksteuerung der Anlage.
3.9 Zulässige Flüssigkeiten
Pumpen Sie ausschließlich erlaubte Flüssigkeiten
Gefahr für Mensch und Umwelt
w
Leiten Sie ausschließlich erlaubte Flüssigkeiten in das öentliche
Kanalnetz ein (zu Beachten: DIN 1986-3 sowie regionale Abwasser-
satzung)
Erlaubte Pumpüssigkeiten:
Folgende Flüssigkeiten sind für die Ableitung in das Abwassersystem erlaubt
Haushaltsabwasser, Fäkalien.
Nicht erlaubte Flüssigkeiten:
Folgende Flüssigkeiten und Substanzen sind verboten:
• Feste Materialien, Fasern, Teer, Sand, Zement, Asche, grobes Papier,
Handtücher, Putzlappen, Pappe, Geröll, Bauschutt, Schlachtabfälle, Öl,
Fette , Hygieneartikel, etc.
• Abwässer welche gesundheitsgefährdente Substanzen enthalten (zum
Beispiel unbehandelte Fettabfälle aus Restaurants, Chemiekalien, Säu-
ren, Laugen, Benzin etc.). Zum Pumpen dieser Flüssigkeiten ist die Mon-
tage eines passenden Fettabscheiders erforderlich.
• Hinweis
Grundsätzlich: Regenwasserauslegung DIN EN 12056-4 zwingend erfor-
derlich.Nicht auf Pumpen mit Schneidwerk führen!
3.10 Schallpegel
Der Schallpegel ist von den Montagebedingungen und dem Betriebspunkt
abhängig. Der Schalldruckpegel Lp beträgt weniger als 70 dB (A).
