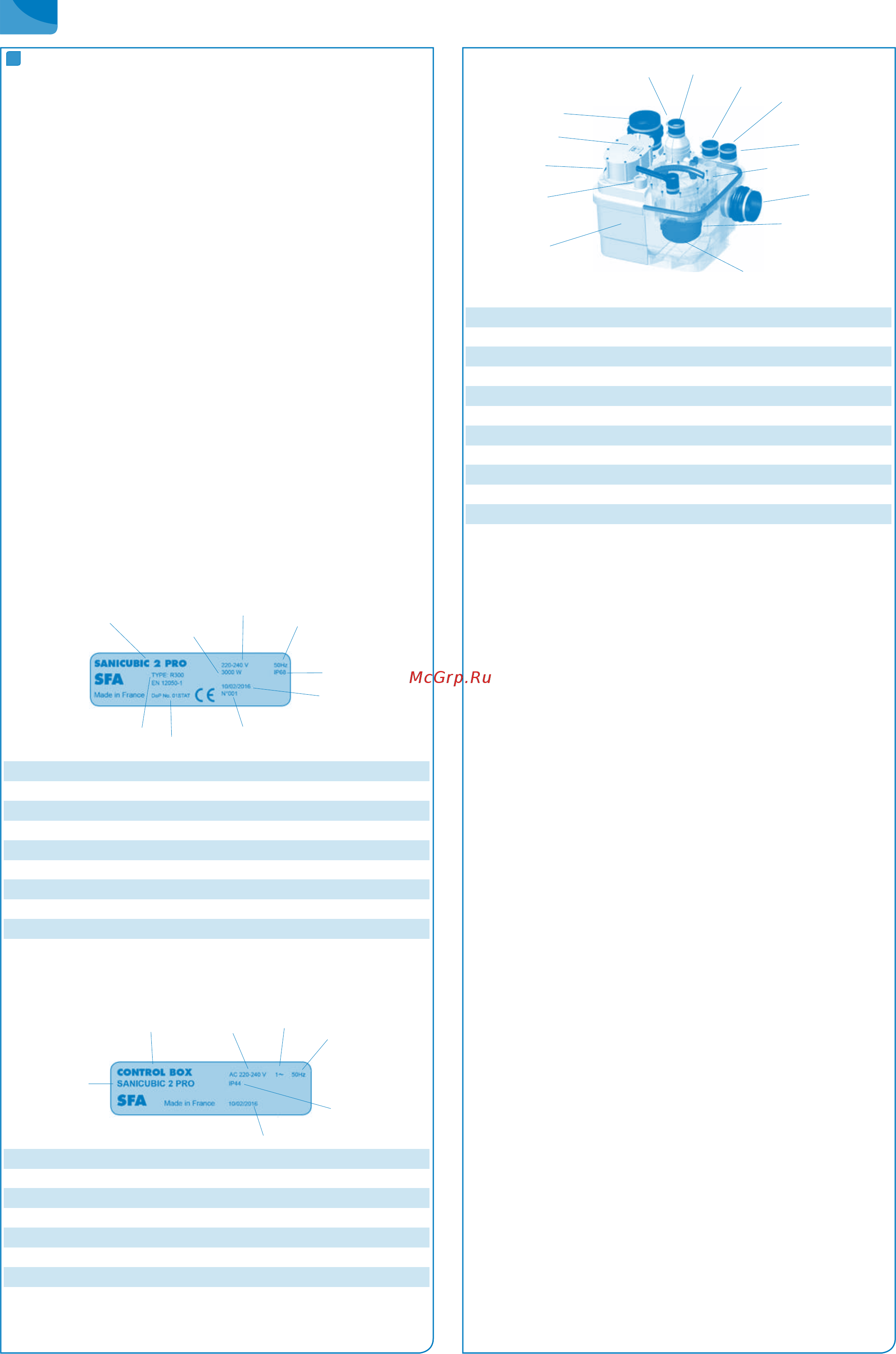

7
3
DESCRIPTION
3.1 Description générale
Cet appareil est une station de relevage compacte. SANICUBIC® 1 et
SANICUBIC® 1 WP sont des stations de relevage spécialement développées pour
un usage individuel (pavillon ou petit local commercial). SANICUBIC® 2 Classic
et SANICUBIC® 2 Pro sont des stations de relevage spécialement développées
pour un usage individuel, commercial et petit collectif (petits immeubles,
commerces, lieux publics). SANICUBIC® 2 XL est une station de relevage spé-
cialement développée pour un usage collectif (bâtiments professionnels, res-
tauration, industries, écoles, hôtels ou centres commerciaux). Ces appareils
sont conformes à la norme EN 12050-1 (station de relevage pour euents
contenant des matières fécales) ainsi qu’aux directives Européennes sur les
produits de construction, la sécurité électrique et la compatibilité électroma-
gnétique. DoP consultable sur notre site internet dans la che produit (onglet
« Schémas et che technique »).
3.2 Etendue de la fourniture
Selon la version choisie, les composants suivants sont fournis :
• Réservoir collecteur comportant 1 ou 2 pompes et 3 capteurs de niveau
selon le modèle
• Boîtier de commande déporté (sauf SANICUBIC® 1)
• Boîtier d’alarme laire ou HF selon le modèle
• Clapets anti-retour
• Kit de xation (vis, chevilles)
• Manchons de raccordement des tuyauteries d’amenées, de refoulement et
de ventilation
• Colliers de serrage des manchons de raccordement
• Tubine d’évent
3.3 Plaque signalétique
Exemples :
Station de relevage
1
2
3
4
5
6
7
8
9
1 Désignation de la station de relevage
2 Consommation des moteurs
3 Alimentation
4 Fréquence
5 Indice de protection
6 Date de production
7 Numéro d’identication
8
Référence de la déclaration de performance (DoP)
9 Type de certication
Boîtier de commande
1
2
3
4
7
5
6
1
Désignation de la station de relevage
2 Désignation du boitier de commande
3 Alimentation
4 Type de phase
5 Fréquence
6 Indice de protection
7 Date de production
FR
3.4 Conception et mode de fonctionnement
39
1
1
1
10
11
5
6
8
1
4
2
7
Tableau 2 : Illustration SANICUBIC® 1
1 Entrée Ø ext.40/50/100/110 mm
2 Entrée Ø ext.40/50 mm
3 Evacuation Ø ext. 50 mm
4 Orice de ventilation Ø ext. 50 mm
5 Capteur de niveau (tube plongeur)
6 Réservoir
7 Trappe de visite
8 Orice de contrôle
9 Clapet anti-retour intégré
10 Ensemble moteur-pompe
11 Système de dilacération
La station de relevage est équipée de plusieurs orices d’amenée horizon-
taux et verticaux pour tuyauterie de diamètre extérieur 40/50/100/110
mm (1) et de diamètre extérieur 40/50 mm (2). L’ensemble moteur-pompe
(10) achemine le uide pompé dans la tuyauterie de refoulement verticale
de diamètre extérieur 50 mm (3) et de diamètre extérieur 110 mm pour le
SANICUBIC® 2 XL. La conduite de ventilation (4) permet à la cuve de toujours
rester à la pression atmosphérique.
Mode de fonctionnement :
Les euents entrent dans la station de relevage par les orices d’amenée ho-
rizontaux et verticaux (1) (2). Ils sont accumulés dans un réservoir en matière
synthétique étanche aux gaz, aux odeurs et à l’eau (6). Commandé par un
capteur de niveau (5) et un coret de commande, les euents sont dilacérés
par le système de dilacération (11) ou entrainés par une roue Vortex pour
les SANICUBIC® 2 XL et relevés automatiquement, dès qu’ils atteignent un
certain niveau dans la cuve, par une ou deux pompes en fonction du modèle
(10) au-dessus du niveau de reux pour s’écouler dans la canalisation d’éva-
cuation.
- SANICUBIC® 1/ SANICUBIC® 1 WP contient 1 pompe équipée d’un système
de dilacération haute performance.
-
SANICUBIC® 2 Classic/SANICUBIC® 2 Pro contient 2 pompes indépendantes.
Chacune de ces pompes est équipée d’un système de dilacération haute per-
formance. Les 2 pompes fonctionnent chacune à leur tour de manière alter-
née. En cas de fonctionnement anormal, les 2 moteurs fonctionnent simul-
tanément (ou si l’une des pompes est défectueuse, l’autre prend le relais).
- SANICUBIC® 2 XL contient 2 pompes indépendantes avec chacune un pas-
sage libre de 50 mm. Les 2 pompes fonctionnent chacune à leur tour de
manière alternée. En cas de fonctionnement anormal, les 2 moteurs fonc-
tionnent simultanément (ou si l’une des 2 pompes vortex est défectueuse,
l’autre prend le relais).
Capteur de niveau / Tube plongeur :
• 2 Tubes plongeurs longs
Lors d’un fonctionnement normal, dès que les euents atteignent le niveau
d’enclenchement du tube long dans la cuve, le système de pompage se met
en marche.
• Tube plongeur court
Lors d’un fonctionnement anormal, si les euents atteignent le niveau haut
dans la cuve (tube court), une alarme sonore et visuelle est enclenchée et le
système de pompage se met en marche (s’il n’est pas défectueux).
