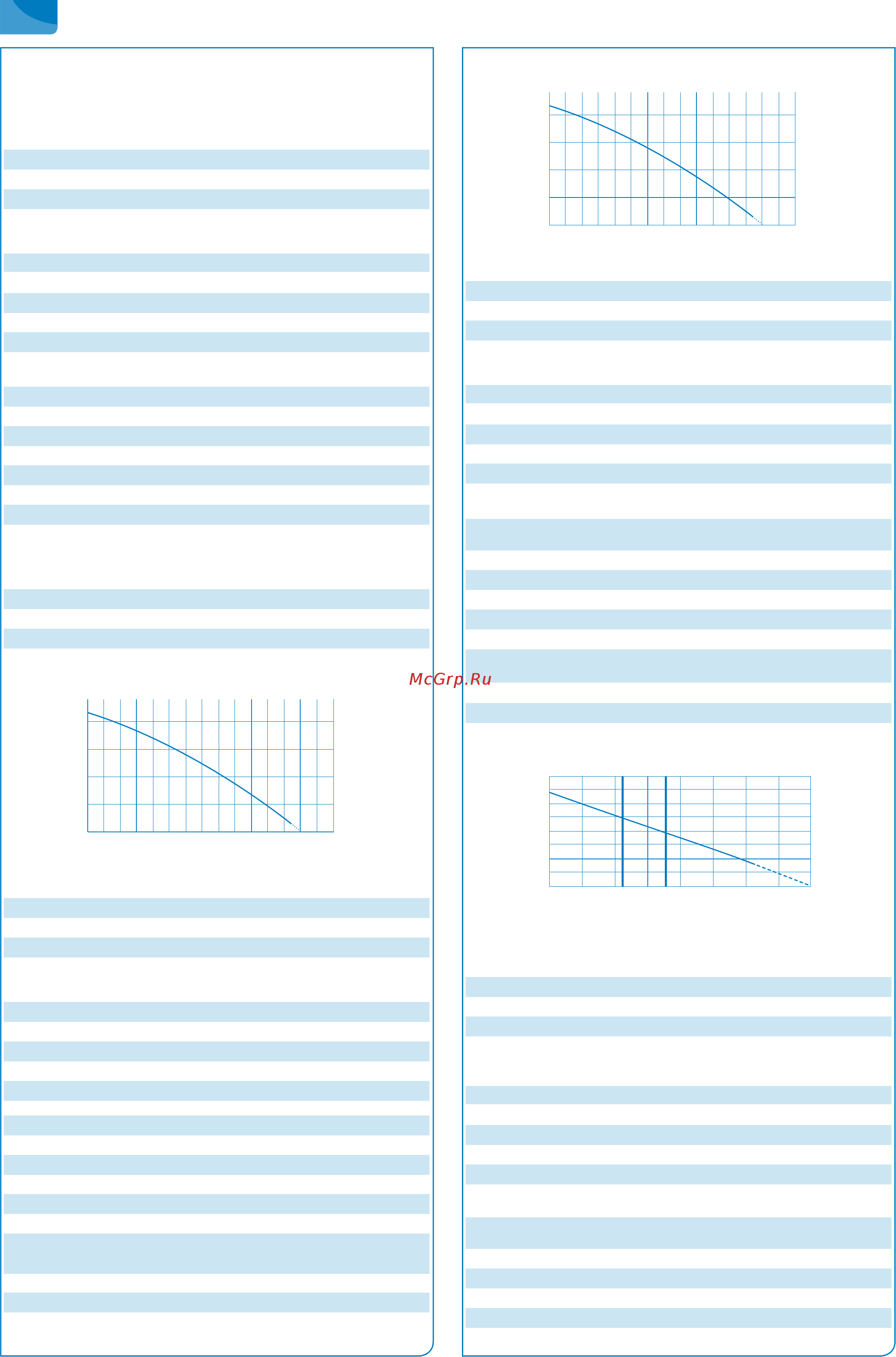

3.5 Technische gegevens
Pompstation voor afvalwater (onderdompelbaar voor de versies SANICUBIC®
1 WP, SANICUBIC® 2 Classic, SANICUBIC® 2 Pro, SANICUBIC® 2 XL versions).
SANICUBIC® 1 / SANICUBIC® 1 WP
Type stroom Eenfase
Voltage 220-240V
Frequentie 50/60 Hz
Motor – Pomp
Oliebad gekoelde
bescherming tegen thermische
overbelasting
Isolatieklasse F
Pomptype Vermaling door messen
Energieverbruik van de motor (voor 1 motor)
1500 W
Maximaal geabsorbeerde stroom 6 A
Kabel station – controlepaneel 4 m - H07RN-F-4 G 1.5
Kabel controlepaneel – stekkerdoos 2.5 m - H05VV-F-3 G 1,5
Bescherming Station: SANICUBIC® 1: IP67
SANICUBIC® 1 WP: IP68
Controlepaneel: IPX4
Maximale aanbevolen hoogte 11m
Maximale doorstroom 12 m³/uur
Maximale temperatuur van inkomend afvalwater
70°C (Maximaal 5 min.)
Volume van de tank 32 L
Bruikbaar volume 10 L
Hoogte van de lage toevoeren (vanaf de grond)
140 mm
Bruto gewicht
[KG]
SANICUBIC® 1: 19.8
(inclusief verpakking en accessoires)
SANICUBIC® 1 WP: 26.7
Afvoerbuis Ø ext. 50 mm
Toevoer
Ø ext. 40, 50, 100, 110 mm
Ventilatie Ø ext. 50 mm
SANICUBIC® 1 capaciteitsgrafiek; SANICUBIC® 1 WP
12
9
6
3
0
0 5 10 15
Afvoerhoogte (m)
Doorstroom (m
3
/h)
SANICUBIC® 2 Classic / SANICUBIC® 2 Pro
Type stroom Eenfase
Voltage 220-240V
Frequentie 50/60 Hz
Motor – Pomp
Oliebad gekoelde
bescherming tegen thermische
overbelasting
Isolatieklasse F
Pomptype Vermaling door messen
Energieverbruik van de motor (voor 1 motor) 1500 W
Maximaal geabsorbeerde stroom 13 A
Kabel station – controlepaneel 4 m - H07RN-F-4 G 1.5
Kabel controlepaneel – stekkerdoos 2.5 m - H05VV-F-3 G 1,5
Bescherming Station:IP68
Controlepaneel: IPX4
Maximale aanbevolen hoogte 11 m
Maximale doorstroom 12 m³/uur
Maximale temperatuur van inkomend afvalwater 70°C (Maximaal 5 min.)
Volume van de tank 45 L
Bruikbaar volume 17.5 L
Hoogte van de lage toevoeren (vanaf de grond) 140 mm
Bruto gewicht
[KG]
SANICUBIC® 2 Classic: 35.5
(inclusief verpakking en accessoires)
SANICUBIC® 2 Pro: 33.0
Afvoerbuis Ø ext. 50 mm
Toevoer
Ø ext. 40, 50, 100, 110 mm
Ventilatie Ø ext. 50 mm
SANICUBIC® 2 Classic capaciteitsgrafiek; SANICUBIC® 2 Pro
12
9
6
3
0
0 5 10 15
Afvoerhoogte (m)
Doorstroom (m
3
/h)
SANICUBIC® 2 XL
Type stroom Eenfase
Voltage 220-240V
Frequentie 50/60 Hz
Motor – Pomp
Oliebad gekoelde
bescherming tegen thermische
overbelasting
Isolatieklasse F
Pomptype
Vortexwaaier (vrije doorlaat: 50mm)
Energieverbruik van de motor (voor 1 motor) 2000 W
Maximaal geabsorbeerde stroom 16 A
Kabel station – controlepaneel 4 m - H07RN-F-4 G 1.5
Kabel controlepaneel – stekkerdoos 2.5 m - H05VV-F-3 G 1,5
Bescherming Station: IP 68
Controlepaneel IPX4
Maximale aanbevolen hoogte 10 m (DN80)
7 m (DN100)
Maximale doorstroom 40 m³/uur
Maximale temperatuur van inkomend afvalwater
70°C (Maximaal 5 min.)
Volume van de tank 120 L
Bruikbaar volume 26 L
Bruto gewicht [KG]
(inclusief verpakking en accessoires )
101.0
Afvoerbuis DN 100 (Ø ext. 110 mm)
of DN80 (Ø ext. 90 mm)
Toevoer
Ø ext. 40, 50, 100, 110 mm
Ventilatie Ø ext. 75 mm
Een-fasige capaciteitsgrafiek; SANICUBIC 2 XL
16
14
12
10
8
6
4
2
0
0 5 10 15 20 25 30 35 40
Afvoerhoogte (m) - Curve Hf(Qv) op XL, Fos, Cubic 1&2
Doorstroom (m
3
/h)
Qmini
DN 80
Qmini
DN 100
Maximale snelheid zelfreiniging: 0.7 m/s
Drie-fasige SANICUBIC® 2 XL
Type stroom 3 fasen
Voltage 230-400V
Frequentie 50/60 Hz
Motor – Pomp
Oliebad gekoelde
bescherming tegen thermische
overbelasting
Isolatieklasse F
Pomptype
Vortexwaaier (vrije doorlaat: 50mm)
Energieverbruik van de motor (voor 1 motor) 3 500 W
Maximaal geabsorbeerde stroom 12 A
Kabel station – controlepaneel 4 m - H07RN-F-4 G 1,5
Kabel controlepaneel – stekkerdoos 2.5 m - H05VV-F-5 G 2,5
Bescherming Station: IP 68
Controlepaneel IPX4
Maximale aanbevolen hoogte 14,5 m (DN80)
13 m (DN100)
Maximale doorstroom 55 m³/uur
Maximale temperatuur van inkomend afvalwater
70°C (Maximaal 5 min.)
Volume van de tank 120 L
Bruikbaar volume 26 L
Bruto gewicht [KG]
(inclusief verpakking en accessoires )
102.0
