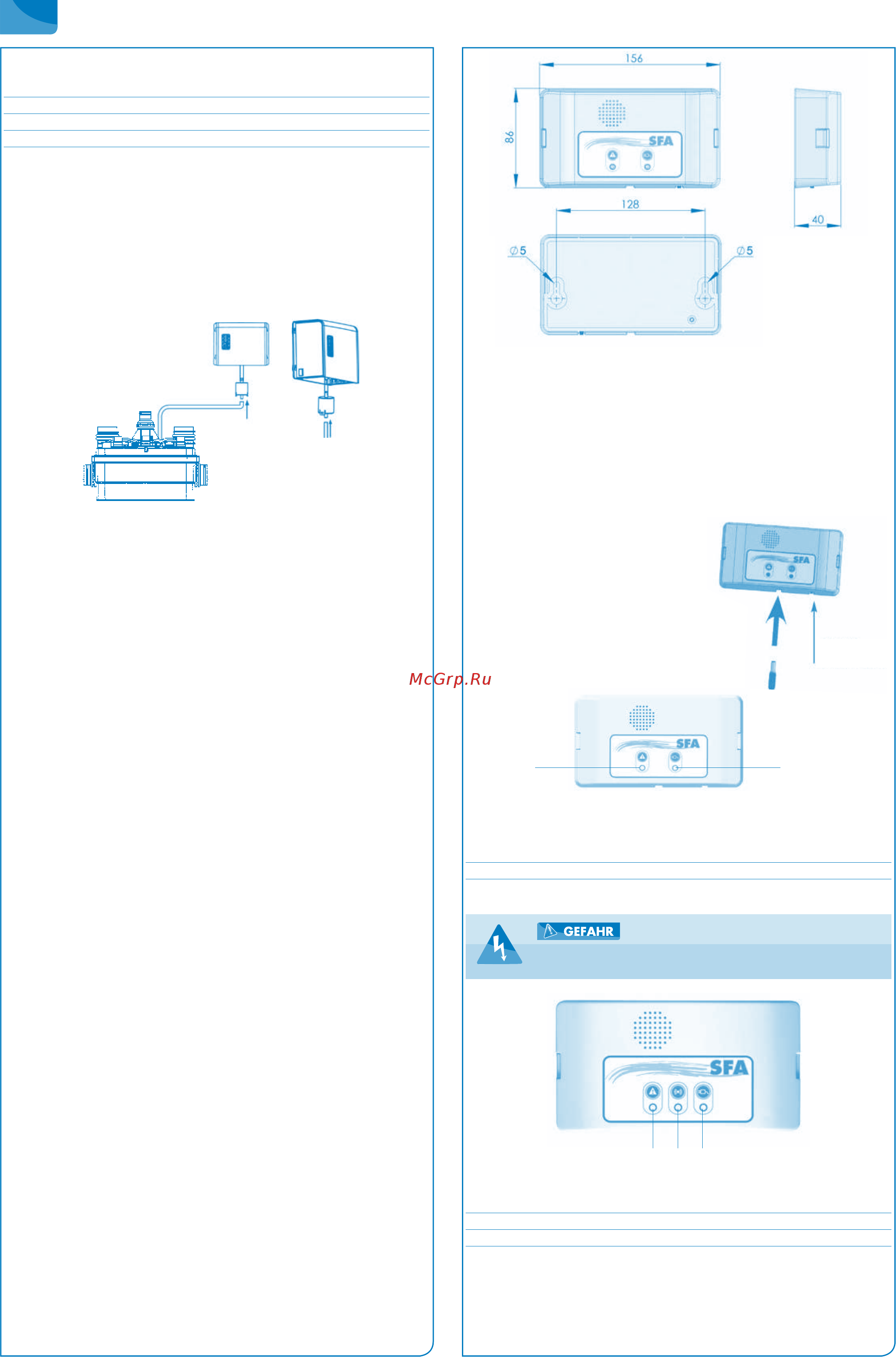

40
DE
Tabelle 4: SANICUBIC® Fernsteuerkasten
1 Gelb Stromversorgung LED
2 Rot Alarm LED
3 Handauslösung Pumpe 1 / Reset-Funktion für Alarmfall
4 Handauslösung Pumpe 2 / Reset-Funktion für Alarmfall
LED Leuchten
Die LED Leuchten liefern Informationen über den Betriebszustand der
Steuerung :
HINWEIS: SANICUBIC® 1 verfügt über eine Steuerung direkt am Gerät.
Die Steuerung muss belüftet sein. Hierzu schließen Sie den Entlüftungs-
schlauch am Gehäuse der Steuerung Abb.2 an.
Abbildung 2: Lüftung des SANICUBIC® Steuerung
6.1.1. Bedienung der SANICUBIC® 1 Steuertastatur (IP67)
1/ Allgemeiner Alarm:
Füllstand-Alarm:
Wenn der Wasserfüllstand im Inneren des Geräts unnormal hoch ist, leuchtet
die LED rot + der Motor springt an. Wenn diese LED rot blinkt, zeigt sie an,
dass ein Problem an der Niveauschaltung vorliegt (Langes Tauchrohr).
Zeitalarm:
Wenn der Motor länger als 1 Minute kontinuierlich läuft, leuchtet die rote
Alarm-LED.
2/Alarm zurücksetzen: Die rote LED kann nur dann mit dem Schalter an der
Tastatur ausgeschaltet werden (die LED leuchtet grün), wenn das Problem,
das den Alarm ausgelöst hat, behoben wurde. Kann auch der akustische
Alarm am Alarmmelder mittels der Resettaste quittiert werden.
Netzstromalarm:
- Wenn die LED aus ist, wird angezeigt, dass es keine Stromversorgung gibt.
- Wenn das Gerät wieder mit Strom versorgt wird, blinkt die LED grün und
zeigt an, dass die Netzspannung vorübergehend ausgesetzt war. Durch kurze
Handauslösung leuchtet die grüne LED wieder konstant.
6.1.2 Bedienung des SANICUBIC® 2 Classic /SANICUBIC® 2 Pro / SANICU-
BIC® 2 XL externe Steuerung
ALARMBETRIEB
1/ Allgemeiner Alarm:
Füllstand-Alarm:
Wenn der Wasserfüllstand im Inneren des Geräts unnormal hoch ist: Die Si-
rene wird ausgelöst + die rote LED leuchtet + beide Motoren springen an.
Wenn die LED rot blinkt, zeigt sie ein Problem der Niveauschaltung an (Lan-
ges Tauchrohr).
Zeitalarm:
Wenn einer der beiden Motoren länger als 1 Minute läuft wird: Die Sirene
wird ausgelöst + die rote Alarm-LED leuchtet + der zweite Motor springt an.
Netzstromalarm:
Im Falle eines Stromausfalls (oder wenn das Gerät nicht ans Netz angeschlos-
sen ist): Die Sirene wird ausgelöst + die rote Alarm-LED leuchtet + die gelbe
LED für Netzstrom blinkt.
2/ Allgemeinen Alarm rücksetzen:
Wenn das Problem, das eines der Alarmsignale ausgelöst hat , behoben wur-
de, stoppt die Sirene. aber die rote Alarm-LED leuchtet weiter, um daran zu
erinnern, dass das System ein Problem ermittelt hat. Mit einer der beiden Tas-
ten der Bedientastatur kann die Sirene gestoppt werden, die rote LED lässt
sich jedoch nur abschalten, nachdem das alarmauslösende Problem gelöst
wurde. Die Alarme der Fernsteuerung bleiben ebenfalls eingeschaltet, bis
das Problem gelöst ist. Dadurch wird verhindert, dass das System standard-
mäßig «stillgelegt wird».
6.2 SANICUBIC® Alarmeinheit
Benutzen Sie für die Wandmontage der Alarmeinheit folgende Abbildung als
Anleitung:
6.2.1 Bedienung der SANICUBIC® 1 / SANICUBIC® 1 WP
SANICUBIC® 2 Classic / SANICUBIC® 2 XL Alarmeinheit mit Kabel
Die SANICUBIC® Alarmeinheit benötigt keine separate Stromversorgung. Die
Stromversorgung wird durch die SANICUBIC® gewährleistet. Im Falle eines
Stromausfalls springt die Batterie der Alarmeinheit ein.
Anschluss der Alarmeinheit an das Gerät:
Schließen Sie das Alarmkabel direkt an die Alarmeinheit an.
1/ Die rote LED für allgemeinen Alarm funktioniert genauso
wie die rote LED an der Hebeanlage. Das durch ein Ereignis
ausgelöste Alarmsignal erklingt solange,
wie der Fehler besteht. Um den Alarm zu
stoppen, die Taste Reset (*) (zurücksetzten)
an der Bedientastatur des Geräts oder den
Schalter unter der Alarmeinheit drücken.
2/Die gelbe LED für „Netzstrom“ zeigt den
Stromversorgungsstatus der Alarmeinheit an
- Konstant leuchtendes Licht = spannungsführend
SANICUBIC® ist an die Stromversorgung
angeschlossen
- Blinkend = Keine Stromversorgung der
SANICUBIC®
1
2
Zurückset-
zen (*) :
Tabelle 5: SANICUBIC® 1 / SANICUBIC® 1 WP / SANICUBIC® 2 Classic /
SANICUBIC® 2 XL Alarmeinheit
1 Rote LED allgemeiner Alarm
2 Gelbe LED Netzstromalarm (Stromversorgungsanzeige)
6.2.2 Bedienung der SANICUBIC® 2 PRO HF Funk-Alarmeinheit
w Stromversorgung der Einheit über Netzsteckdose. Lebens-
gefahr!
21 3
Tabelle 6: SANICUBIC® 2 Pro Alarmeinheit
1 Rote LED allgemeiner Alarm
2 Gelbe LED Alarmübertragung
3 Grüne LED Netzstromalarm
Die Alarmeinheit ist über eine Funkfrequenz HF -868 MHz Verbindung mit der
SANICUBIC® 2 Pro verbunden. Sie erhält verschiedene Alarminformationen von
ihr. Wenn andere Geräte mit HF-Betrieb vom System unterbrochen werden
(oder umgekehrt), wird eine Kommutation der HF -868 MHz Codierung, die
die Basiskarte mit der Fernalarmeinheit verbindet, vorzeitig durchgeführt. IM
Falle von Interferenzen mit anderen in der Nähe bendlichen HF-Geräten oder
