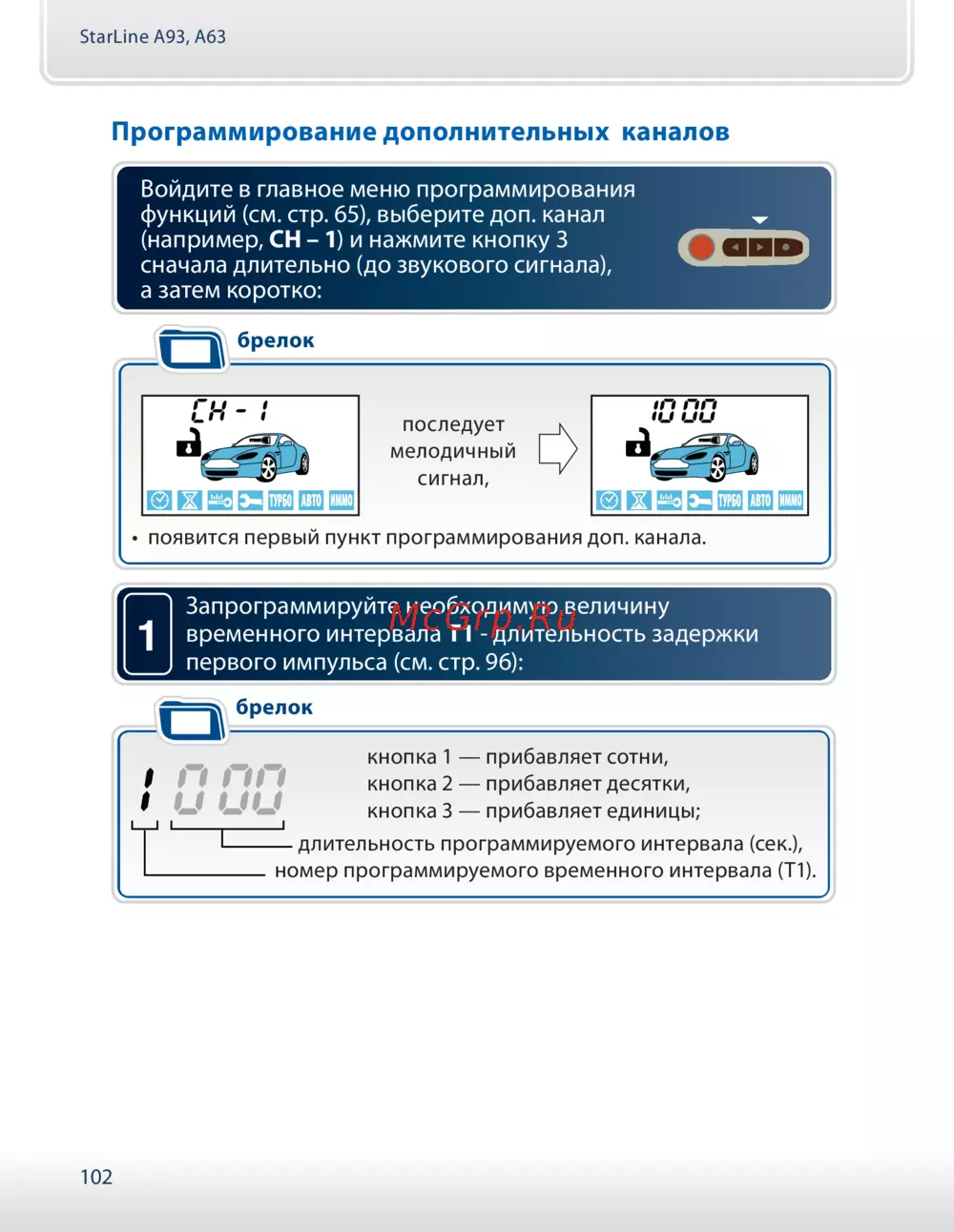

StarLine А93, А63
102
Программирование дополнительных каналов
• появится первый пункт программирования доп. канала.
Войдите в главное меню программирования
функций (см. стр. 65), выберите доп. канал
(например, CH – 1) и нажмите кнопку 3
сначала длительно (до звукового сигнала),
а затем коротко:
последует
мелодичный
сигнал,
брелок
кнопка 1 — прибавляет сотни,
кнопка 2 — прибавляет десятки,
кнопка 3 — прибавляет единицы;
длительность программируемого интервала (сек.),
номер программируемого временного интервала (Т1).
1
Запрограммируйте необходимую величину
временного интервала Т1 - длительность задержки
первого импульса (см. стр. 96):
брелок
