инструкция по установке
51
стартер
VD1
85
30
86
87
87а
30А
+12В
StarLine
замок
зажигания
(дублирующий
выход)

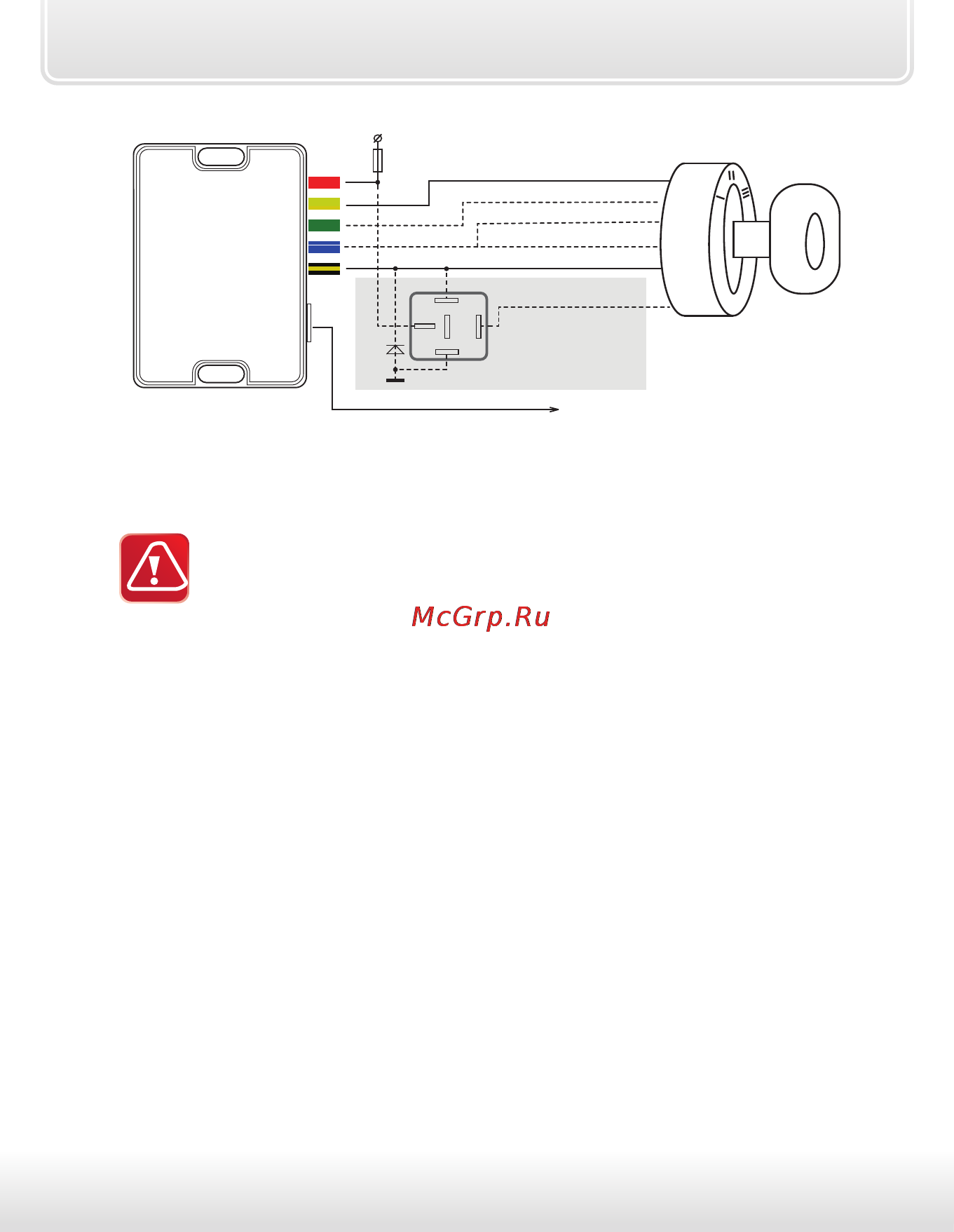

силовой модуль
к разъему Х6 блока автосигнализации
зажигание
стартер 2
зажигание 2
аксессуары 2
VD1-1N4007 или аналоги
«
15
»
«
50
»
зажигание 2
«
15/2
»
(-)
(+)
Подключение силового модуля в автомобилях
с кнопкой «старт-стоп»
Для выбора режима «старт-стоп» запрограммируйте функцию 8
табл. №2 на вариант 3. Далее с помощью функции 14 табл. №2
выберите алгоритм запуска двигателя, соответствующий Вашему
автомобилю (см. стр. 87).
Задержка импульса запуска регулируется функцией 10 табл. №2.
Временные диаграммы см. на стр. 54.
Красный провод — плюс питания (+12 В) силового модуля —
рекомендуется подключить непосредственно к аккумулятору. Если
прямое подключение к аккумулятору невозможно, то необходимо
выбрать штатный провод электропроводки соответствующего сечения.
При этом необходимо учесть, что номинал штатного предохранителя
этой цепи должен быть не менее 30 А. Также можно подключиться
к проводу питания монтажного блока, блока управления кузовным
оборудованием (BCM), или к замку зажигания.
Желтый провод — не подключать.
Зеленый провод — не подключать.
Синий провод — подключите к кнопке педали тормоза (см. стр. 52).
