StarLine А93, А63
32
Подключение дополнительных каналов
Дополнительные каналы используются для расширения охранных
и сервисных функций сигнализации. Каждый доп. канал имеет
вариант гибкого программирования и фиксированные настройки.
Фиксированные настройки позволяют быстро запрограммировать
доп. канал на один из типичных вариантов применения (отпирание
багажника, двухшаговое отпирание замков дверей, управление ЦЗ,
режим «защелка»), а гибкое программирование дает возможность в
широких пределах настраивать параметры выходного сигнала и логику
работы доп. канала (см. стр. 96). Схемотехнически выходы доп. каналов
1, 2, 3, 4, 5 и 6 представляют собой открытый коллектор, а максимально
допустимый ток каждого выхода составляет 200 мА. При необходимости
коммутировать большие токи нагрузки используйте дополнительные
внешние реле.

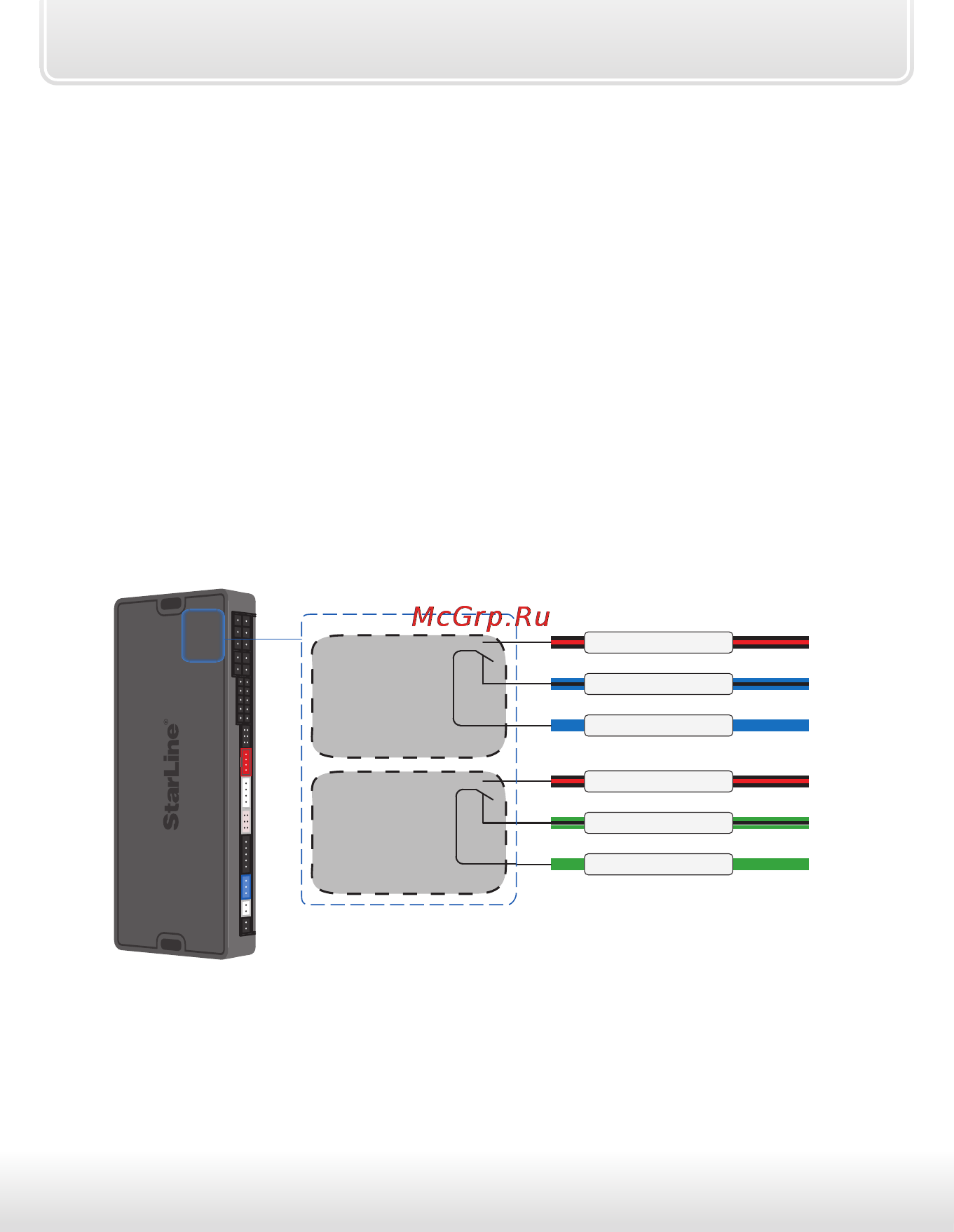

Выходы доп. каналов 7 и 8 представляют собой силовые реле с
максимальным допустимым током 15 А.
Общий
НЗ
НР
Общий
НЗ
НР
синий
сине-черный
черно-красный
зелено-черный
черно-красный
зеленый
Контакты
реле
отпирания
(доп. канал №8)
Контакты
реле
запирания
(доп. канал №7)
Х1

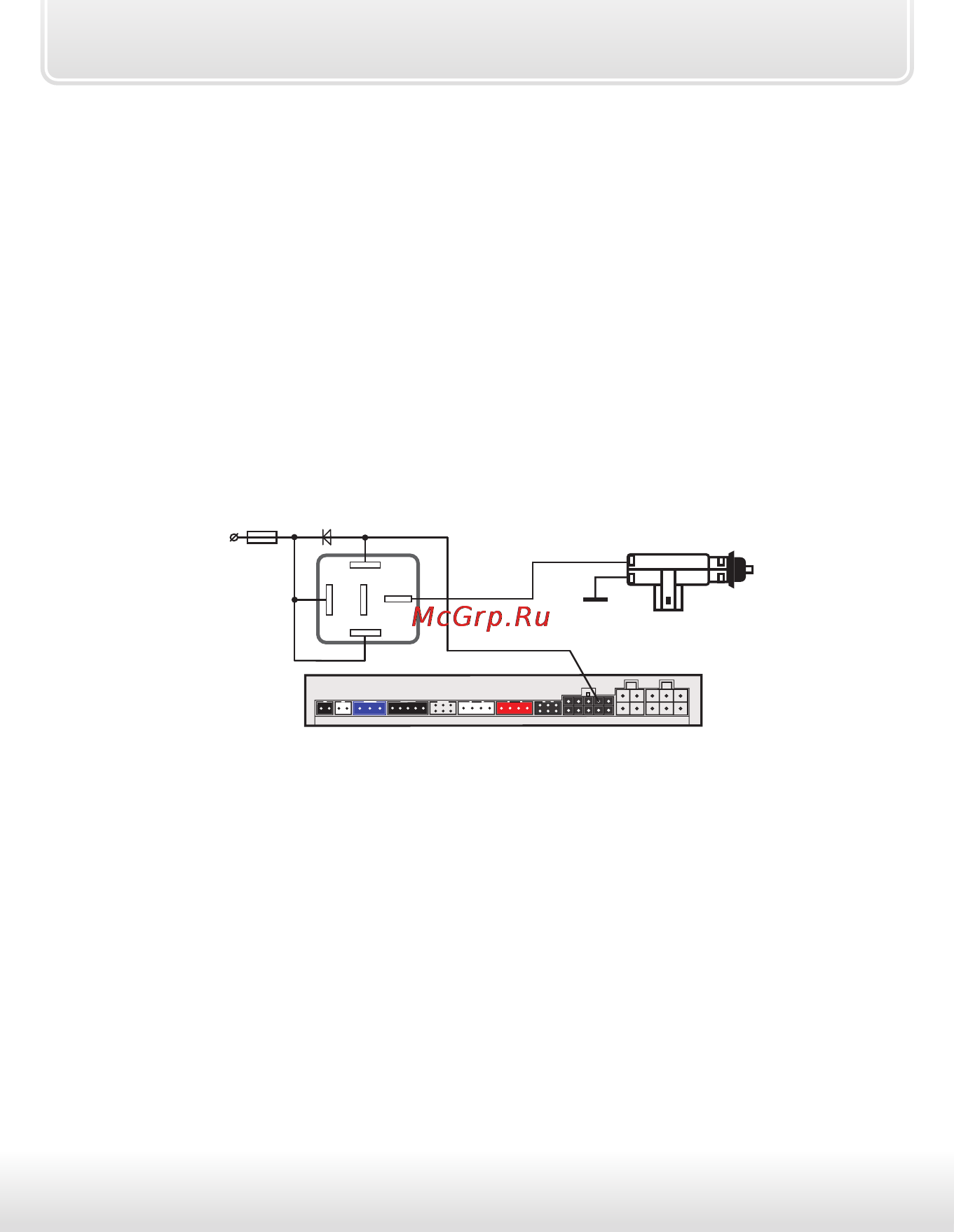

Некоторые типичные варианты использования доп. каналов приведены
ниже.
