Starline a93 can-lin [49/149] Схема подключения кодового реле starline r3 к starline а93 а63
![Starline a93 can-lin [49/149] Схема подключения кодового реле starline r3 к starline а93 а63](/views2/1188450/page49/bg31.png)
инструкция по установке
49
15А
Зажигание
VD
1N4007
Кодовое реле R3
10А
синий
зеленый
Аккумулятор
Концевик
капота
Оранжево-серый
провод
Х4
Внешнее реле
блокировки
Замок капота
StarLine L10
красный
черный
желто-красный
черно-красный
оранжево-серый

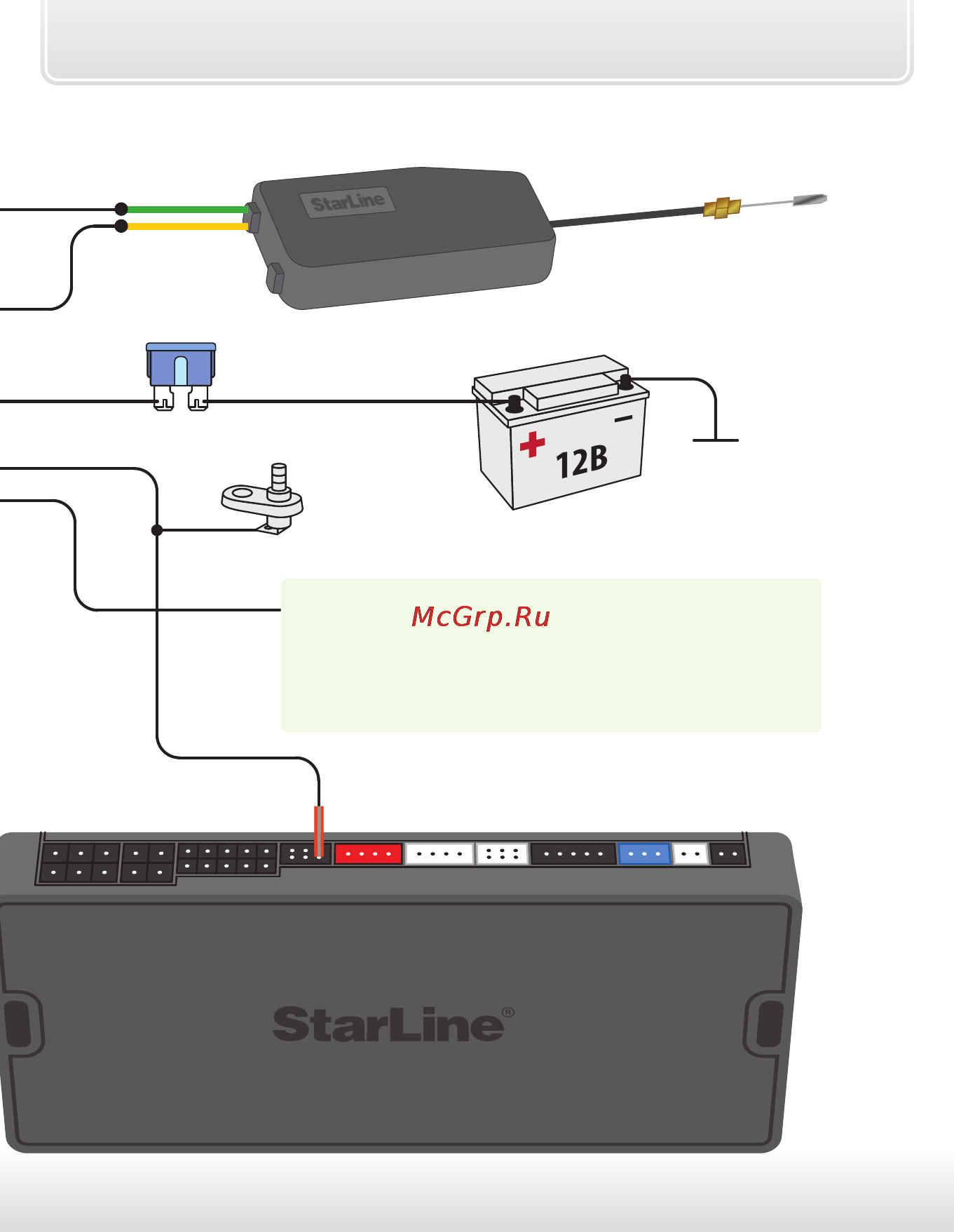

Схема подключения
кодового реле StarLine R3
к StarLine А93, А63
Общий
НЗ
86
30
85
87
87а
(-)
(+)
Для управления кодовым реле выберите один из
доп. каналов 1, 2 или 6 таблицы №1 (см. стр.71, 72)
и запрограммируйте его на вариант 3.
Вход управления.
10А
