StarLine А93, А63
40

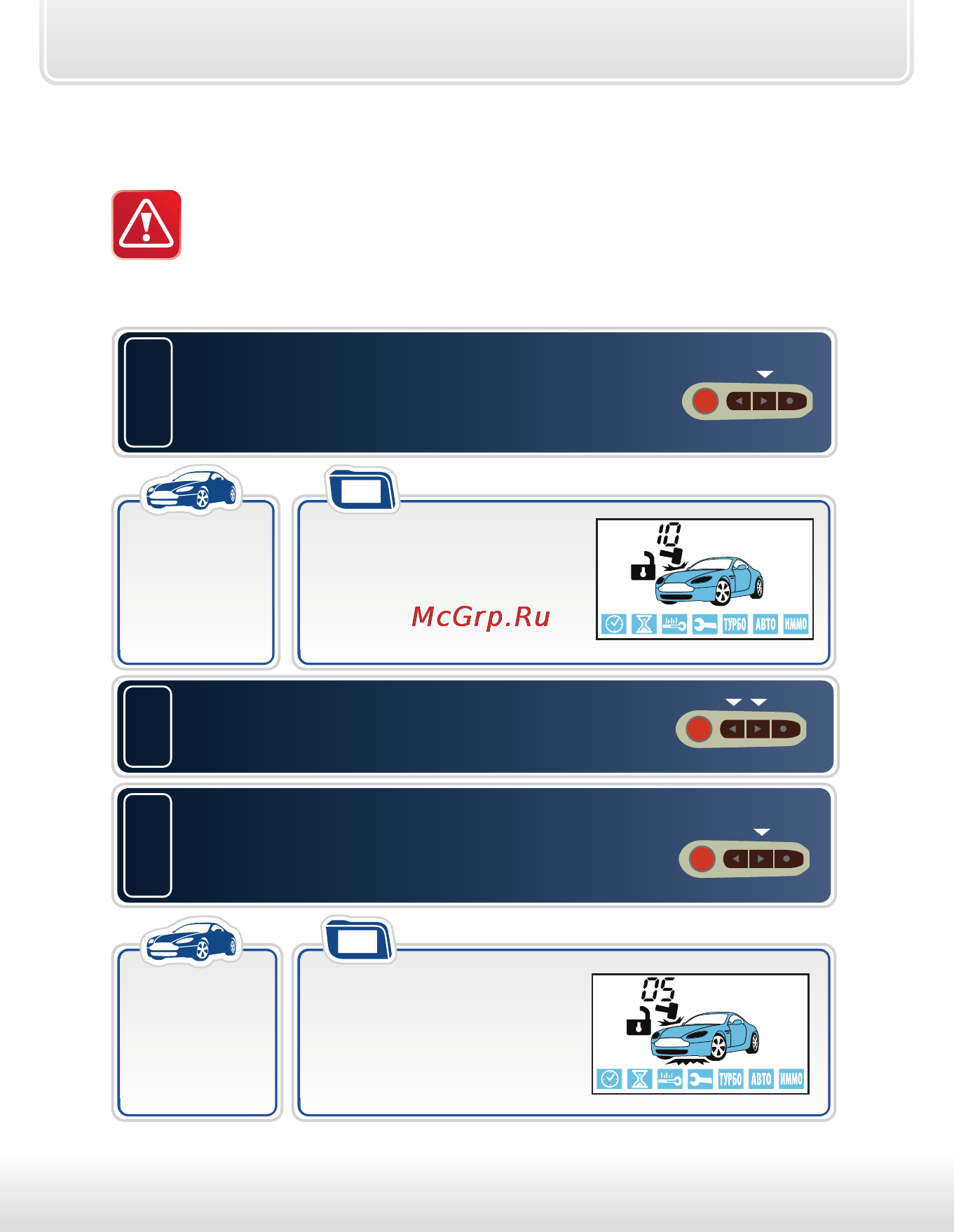

Настройка чувствительности датчика удара
Датчик удара и наклона находится в приемопередатчике.
Максимальной чувствительности предупредительного и
тревожного уровней датчика удара соответствует значение 14.
Минимальной чувствительности («загрубление») соответствует
значение 01. Значение 0 отключает соответствующий уровень
датчика удара.
• 3 световых
сигнала,
• 2 сигнала
сирены.
• мелодичный сигнал;
• появится индикация
предупредит. уровня
датчика удара
(заводское значение 10).
1
При выключенном режиме охраны
и выключенном зажигании нажмите
кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
брелок
2
Короткими нажатиями кнопок 2 и 3
установите необходимое значение
уровня чувствительности.
3
Для перехода к установке чувствительности
тревожного уровня датчика удара
нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
• последует
1 световой
сигнал.
• мелодичный сигнал;
• появится индикация
тревожного уровня
датчика удара
(заводское значение 05).
брелок
