StarLine А93, А63
52
Черно-желтый провод — подключите к кнопке «старт-стоп».
Если для управления кнопкой требуется ток более 200 мА, используйте
вариант силового управления – см. схему 1.
Если ток управления не более 200 мА, можно использовать схему 2.

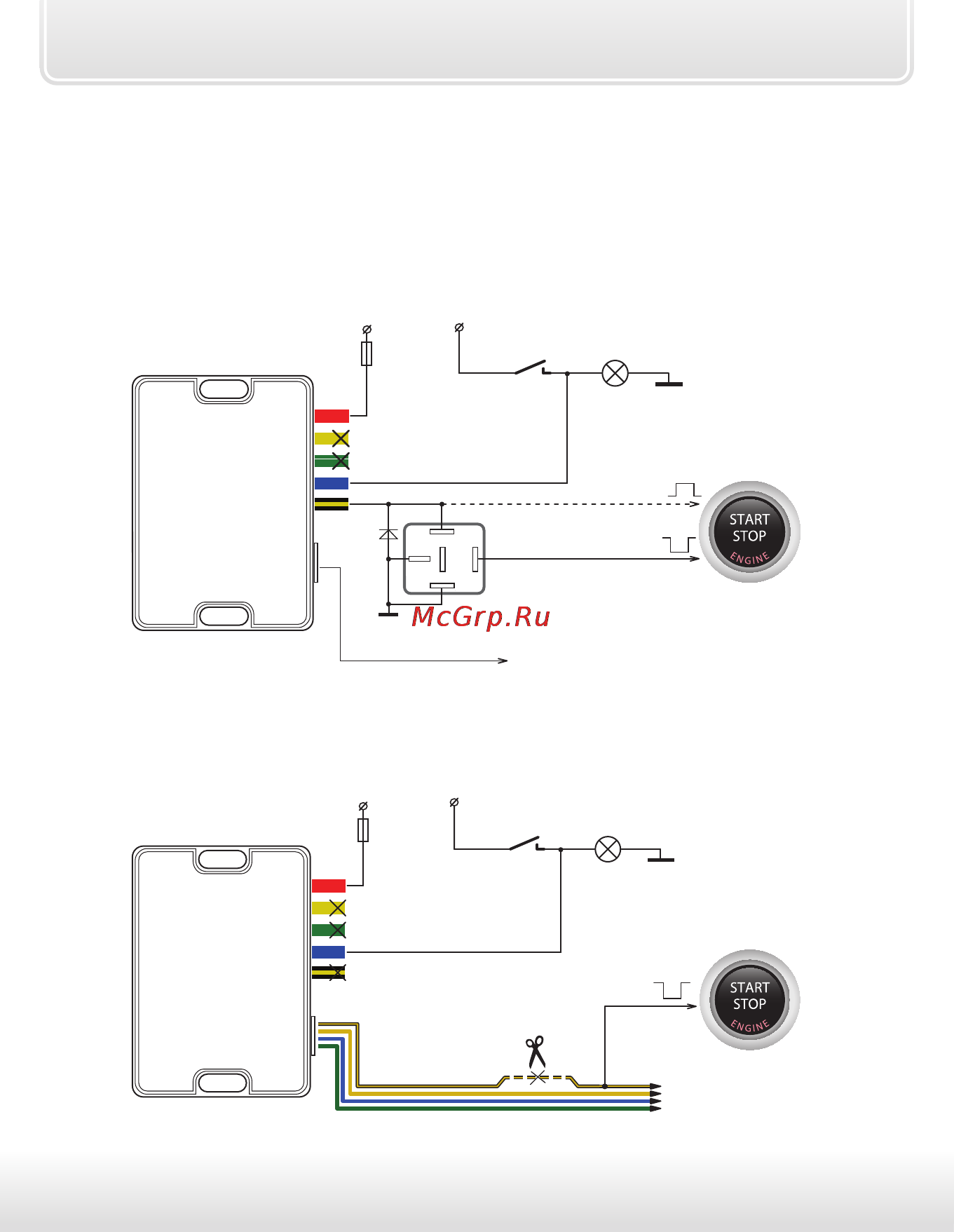

Схема 1: силовое управление кнопкой «старт-стоп»
30А
+12В
+12В
StarLine
силовой модуль
к разъему Х7 блока автосигнализации
штатная
кнопка
запуска и
остановки
двигателя
не подключать!
кнопка
педали
тормоза
не подключать!
лампа
стоп-
сигналов
положительный импульс
управления
VD1
85
30
86
87
87а
отрицательный импульс
управления
(-)
(+)
Схема 2: слаботочное управление кнопкой «старт-стоп»
30А
+12В
+12В
StarLine
силовой модуль
штатная
кнопка
запуска и
остановки
двигателя
не подключать!
кнопка
педали
тормоза
не подключать!
лампа
стоп-
сигналов
черно-желтый
к разъему Х7 блока
автосигнализации
отрицательный импульс
управления
не подключать!
