StarLine А93, А63
42
• 3 световых
сигнала,
• 2 звуковых
сигнала.
• мелодичный сигнал;
• появится индикация
чувствительности
датчика наклона.
брелок
• 3 световых сигнала,
• 2 сигнала сирены.
• последует мелодичный сигнал.
2
3

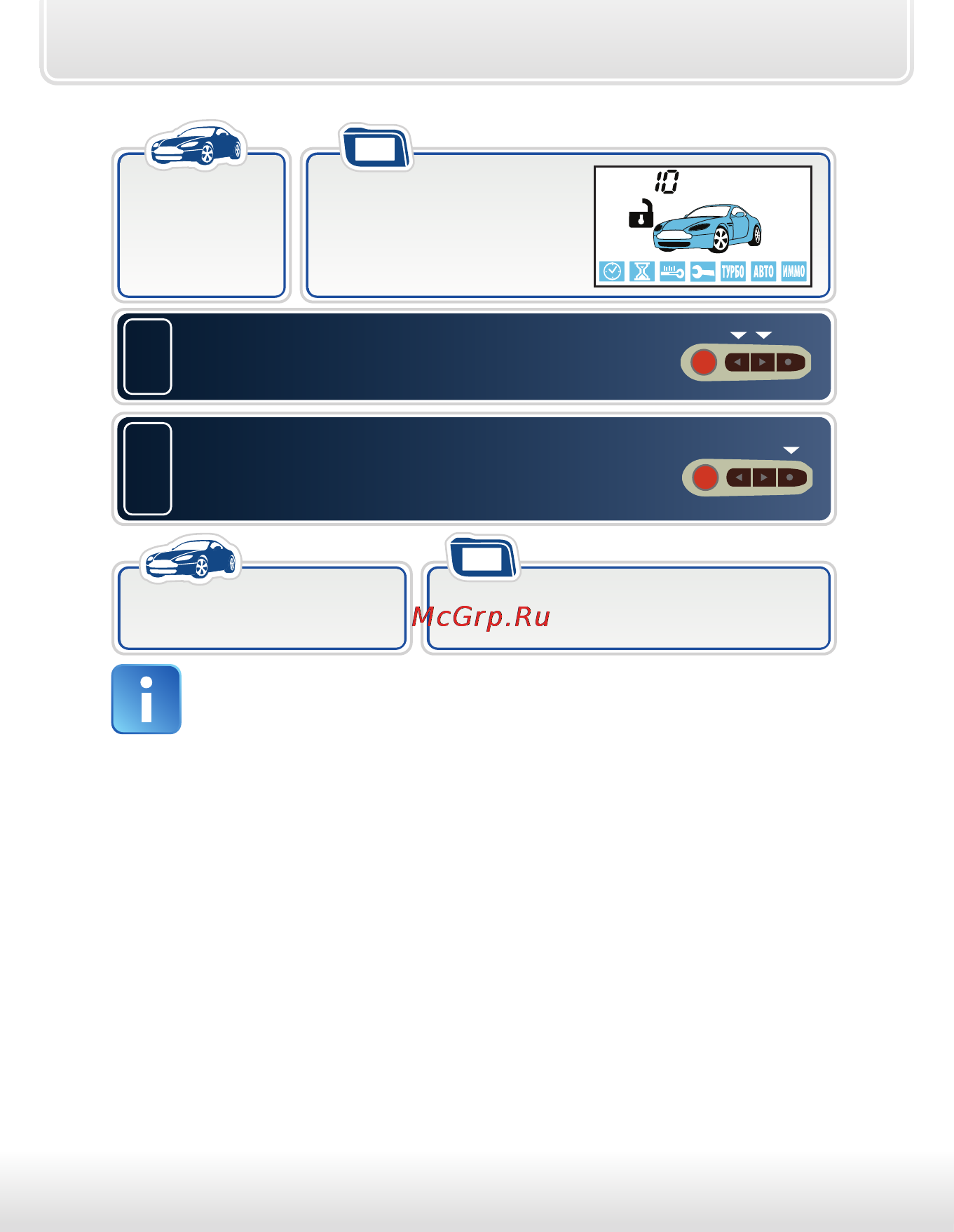

Короткими нажатиями кнопок 2 и 3
установите необходимое значение
чувствительности.
Для выхода из режима программирования
нажмите кнопку 4 длительно
(до звукового сигнала), а затем коротко:
брелок
автомобиль
Если после входа в режим настройки чувствительности
датчика наклона не нажимать на кнопки брелка, через
15 секунд произойдет автоматический выход из режима
настройки без сохранения изменений. Последует 4 звуковых
сигнала брелка и 4 световых сигнала автомобиля.
Подключение дополнительного оборудования
Подключение охранно-поисковых GSM модулей StarLine
В случае необходимости Вы может
е подключить к автосигнализации
один из охранно-поисковых внешних GSM модулей StarLine М21,
StarLine М31, StarLine М32 CAN или установить встроенный GSM модуль.
Внешние модули подключаются к синему 3-контактному разъему Х9
центрального блока сигнализации с помощью специального кабеля,
который входит в комплект поставки GSM модулей.
После подключения выполните процедуру «привязки» GSM модуля к
автосигнализации (см. стр. 81).
