StarLine А93, А63
96
Гибкое программирование
дополнительных каналов

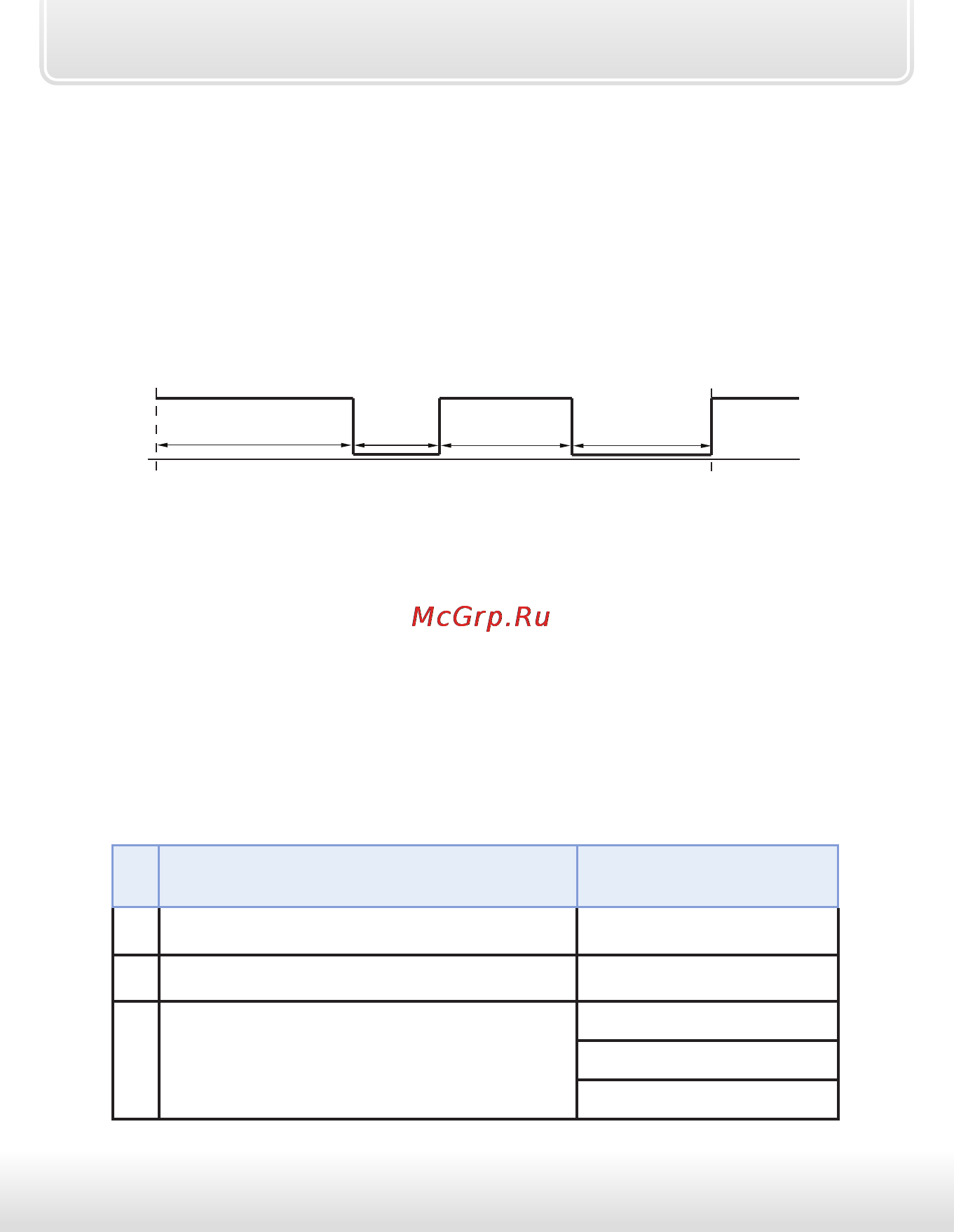

Гибкое программирование позволяет привязать включение и
выключение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации
канала. В общем виде сигнал на выходе доп. канала при гибком
программировании выглядит следующим образом:
событие
включения
+12 В
0 В
событие
выключения
Т1 Т2
Т3
Т4
Где: Т1 - задержка первого импульса относительно события включения;
Т2 - длительность первого импульса;
Т3 - длительность паузы между импульсами;
Т4 - длительность второго импульса.
События включения/выключения
Включение/выключение доп. канала может происходить при
наступлении событий описанных в приведенной ниже таблице.
Таблица событий включения/выключения
№ Событие (включения/выключения)
Возможные
условия (см. стр. 101)
00 Событие не выбрано (отсутствует) 0 - условия отсутствуют
01 Команда активации канала с брелка 0 - условия отсутствуют
02 Включение охраны
0 - условия отсутствуют
6 - реж. турботаймера
7 - реж. дист. запуска
