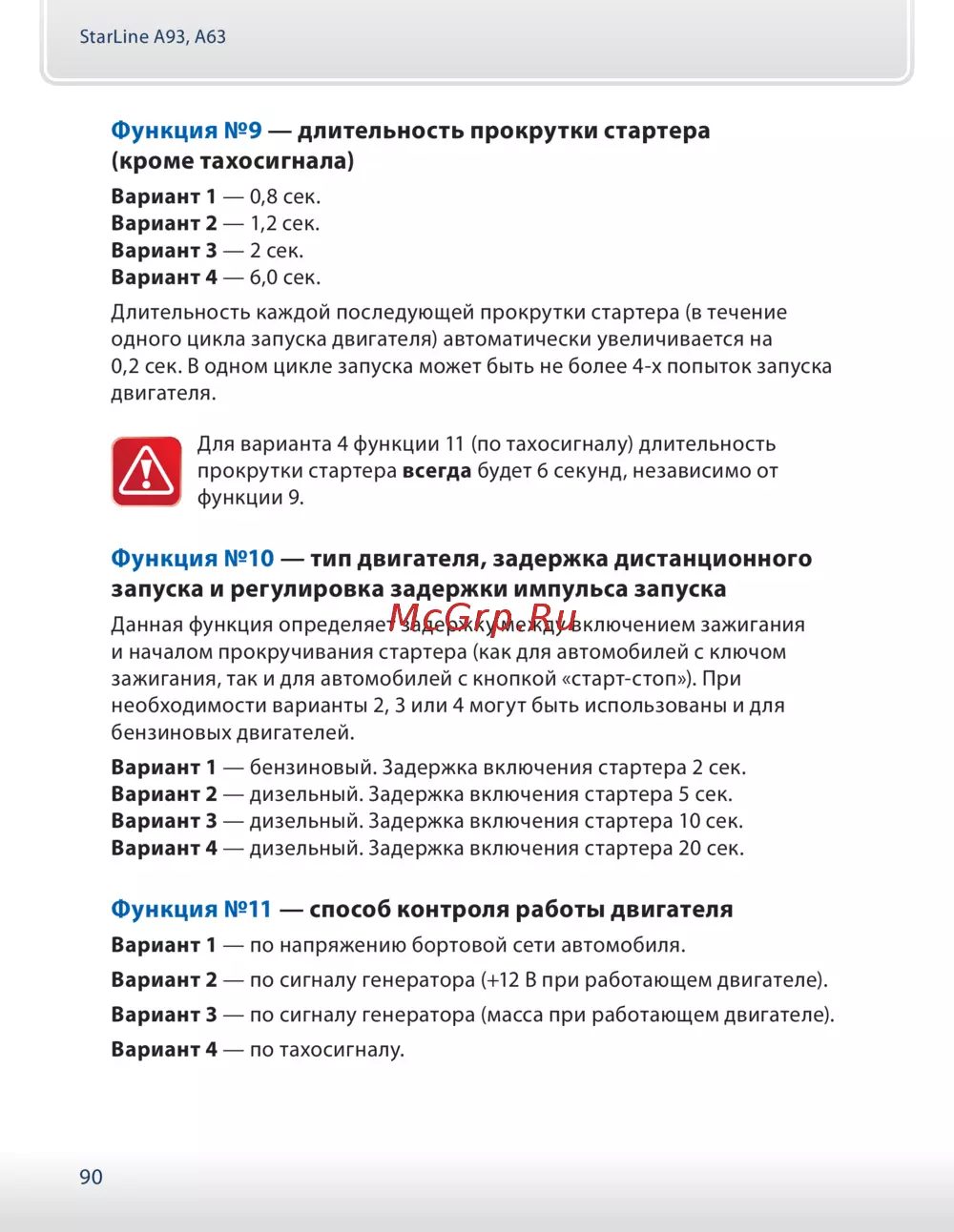

StarLine А93, А63
90
Функция №9 — длительность прокрутки стартера
(кроме тахосигнала)
Вариант 1 — 0,8 сек.
Вариант 2 — 1,2 сек.
Вариант 3 — 2 сек.
Вариант 4 — 6,0 сек.
Длительность каждой последующей прокрутки стартера (в течение
одного цикла запуска двигателя) автоматически увеличивается на
0,2 сек. В одном цикле запуска может быть не более 4-х попыток запуска
двигателя.
Для варианта 4 функции 11 (по тахосигналу) длительность
прокрутки стартера всегда будет 6 секунд, независимо от
функции 9.
Функция №10 — тип двигателя, задержка дистанционного
запуска и регулировка задержки импульса запуска
Данная функция определяет задержку между включением зажигания
и началом прокручивания стартера (как для автомобилей с ключом
зажигания, так и для автомобилей с кнопкой «старт-стоп»). При
необходимости варианты 2, 3 или 4 могут быть использованы и для
бензиновых двигателей.
Вариант 1 — бензиновый. Задержка включения стартера 2 сек.
Вариант 2 — дизельный. Задержка включения стартера 5 сек.
Вариант 3 — дизельный. Задержка включения стартера 10 сек.
Вариант 4 — дизельный. Задержка включения стартера 20 сек.
Функция №11 — способ контроля работы двигателя
Вариант 1 — по напряжению бортовой сети автомобиля.
Вариант 2 — по сигналу генератора (+12 В при работающем двигателе).
Вариант 3 — по сигналу генератора (масса при работающем двигателе).
Вариант 4 — по тахосигналу.
