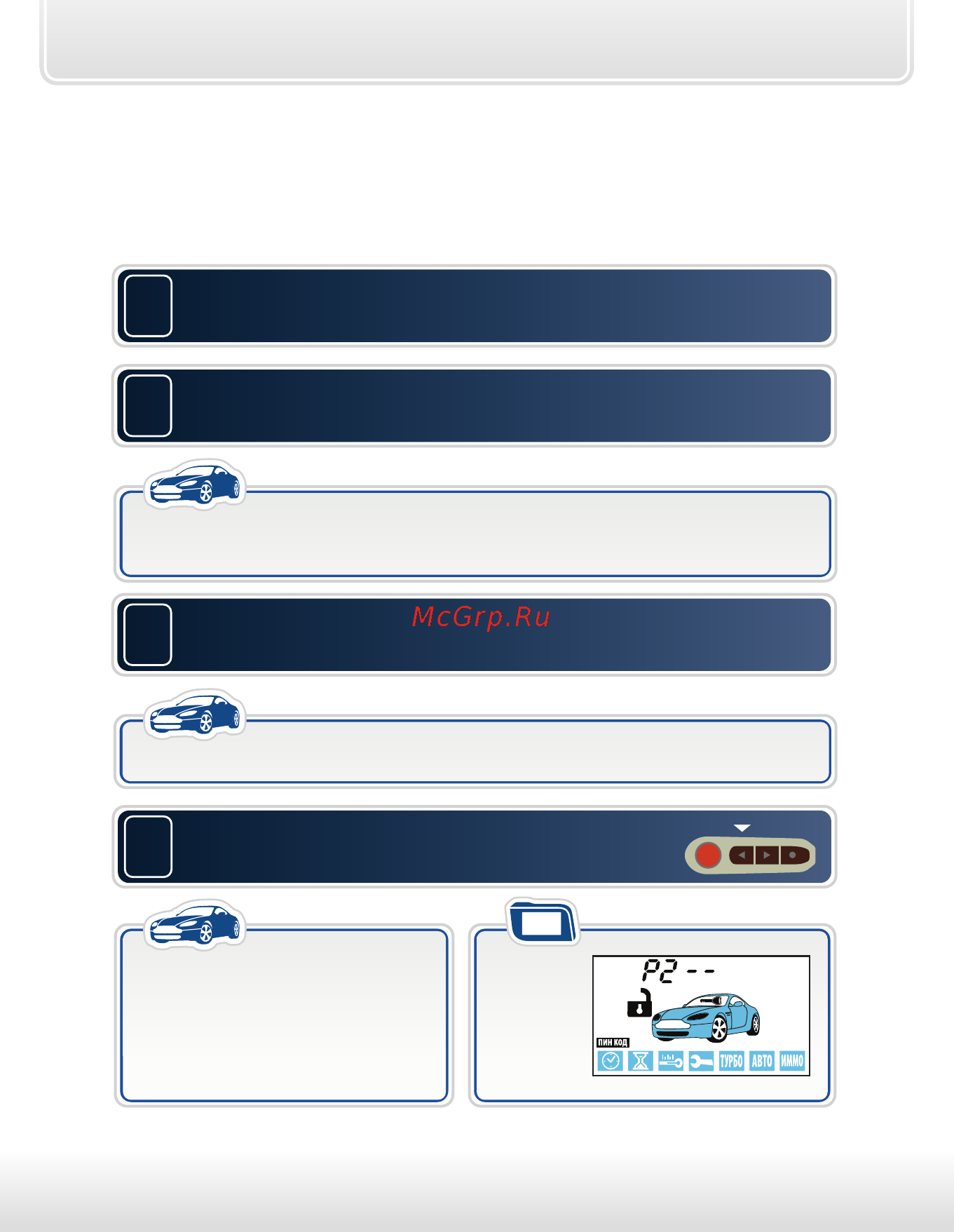

StarLine А93, А63
140
Пример программирования
2-значного персонального кода «26»
Для функции 9 (таб. №1) должен быть выбран вариант 3:
2-значный персональный код.
1
Нажмите сервисную кнопку 4 раза.
2
Включите зажигание:
• прозвучит 4 сигнала сирены, подтверждающие вход в режим
установки персонального кода.
3
Нажмите сервисную кнопку 1 раз:
• прозвучит 1 сигнал сирены.
4
Нажмите коротко кнопку 2 брелка:
• прозвучит 1 сигнал сирены.
автомобиль
автомобиль
автомобиль
брелок
