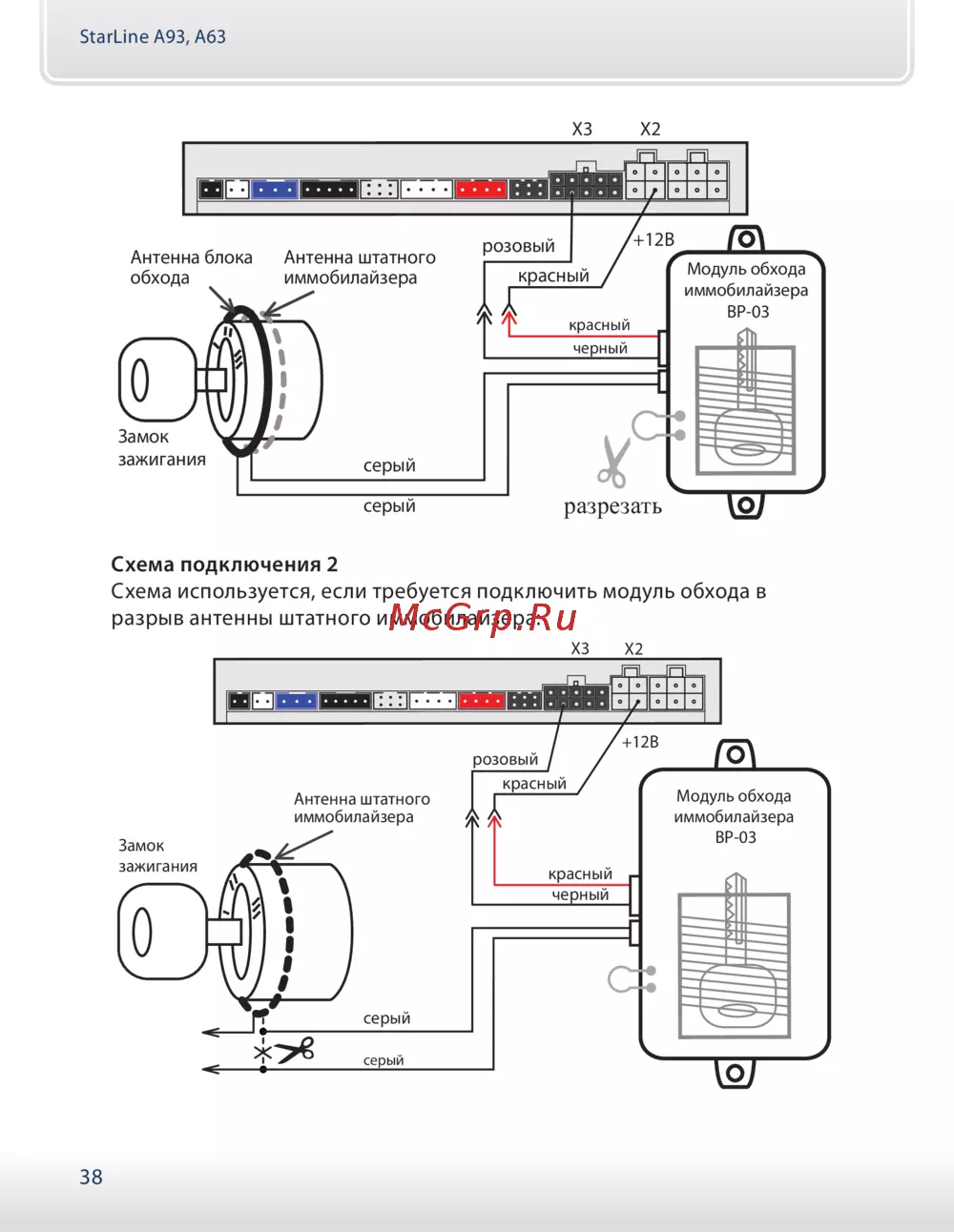

StarLine А93, А63
38

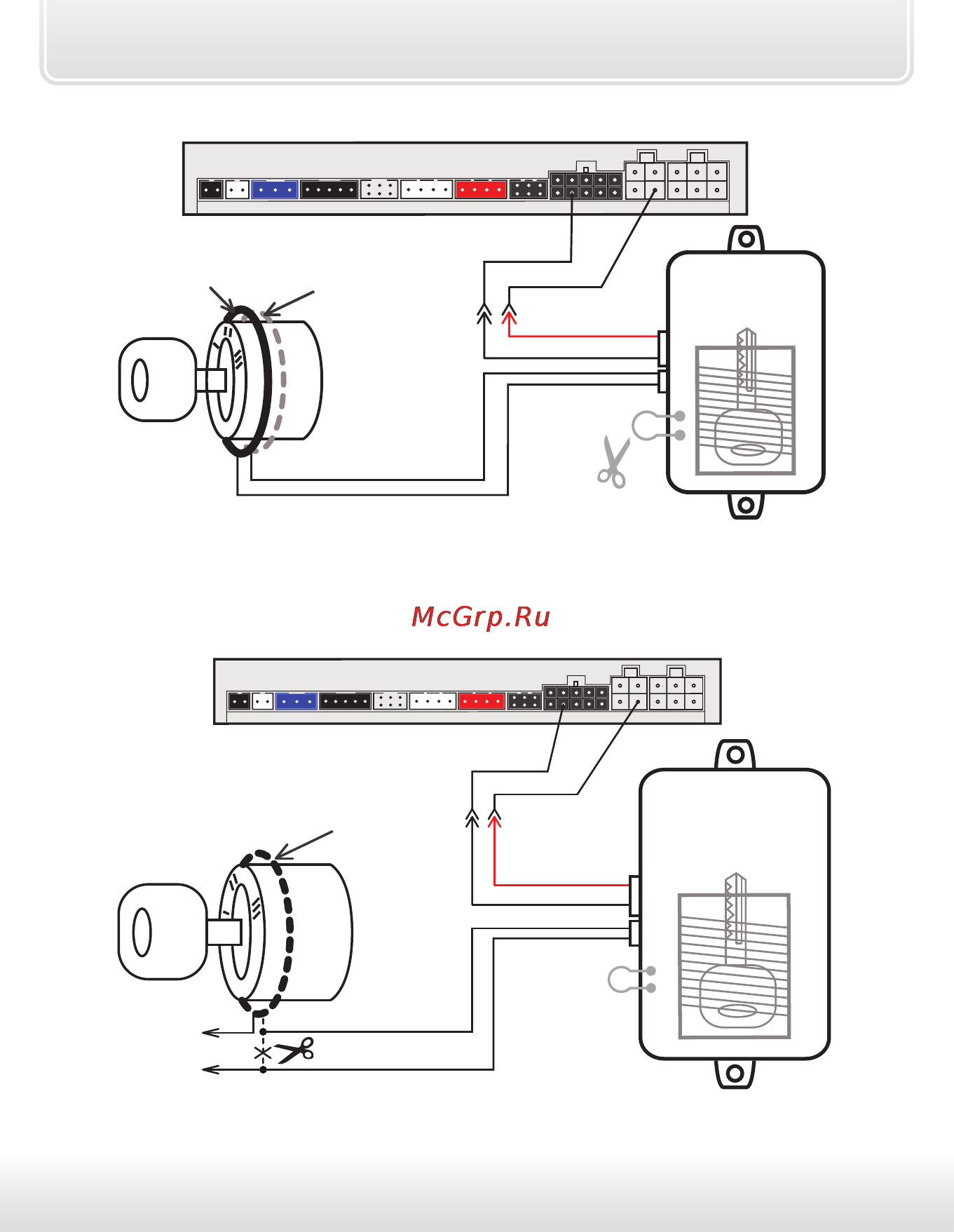

+12B
Антенна штатного
иммобилайзера
Антенна блока
Замок
зажигания
обхода
серый
серый
розовый
Х3 Х2
красный
Модуль обхода
иммобилайзера
BP-03
черный
красный
разрезать
Схема подключения 2
Схема используется, если требуется подключить модуль обхода в
разрыв антенны штатного иммобилайзера:
+12B
Антенна штатного
иммобилайзера
Замок
зажигания
серый
серый
розовый
красный
Модуль обхода
иммобилайзера
BP-03
черный
красный
Х3
Х2
