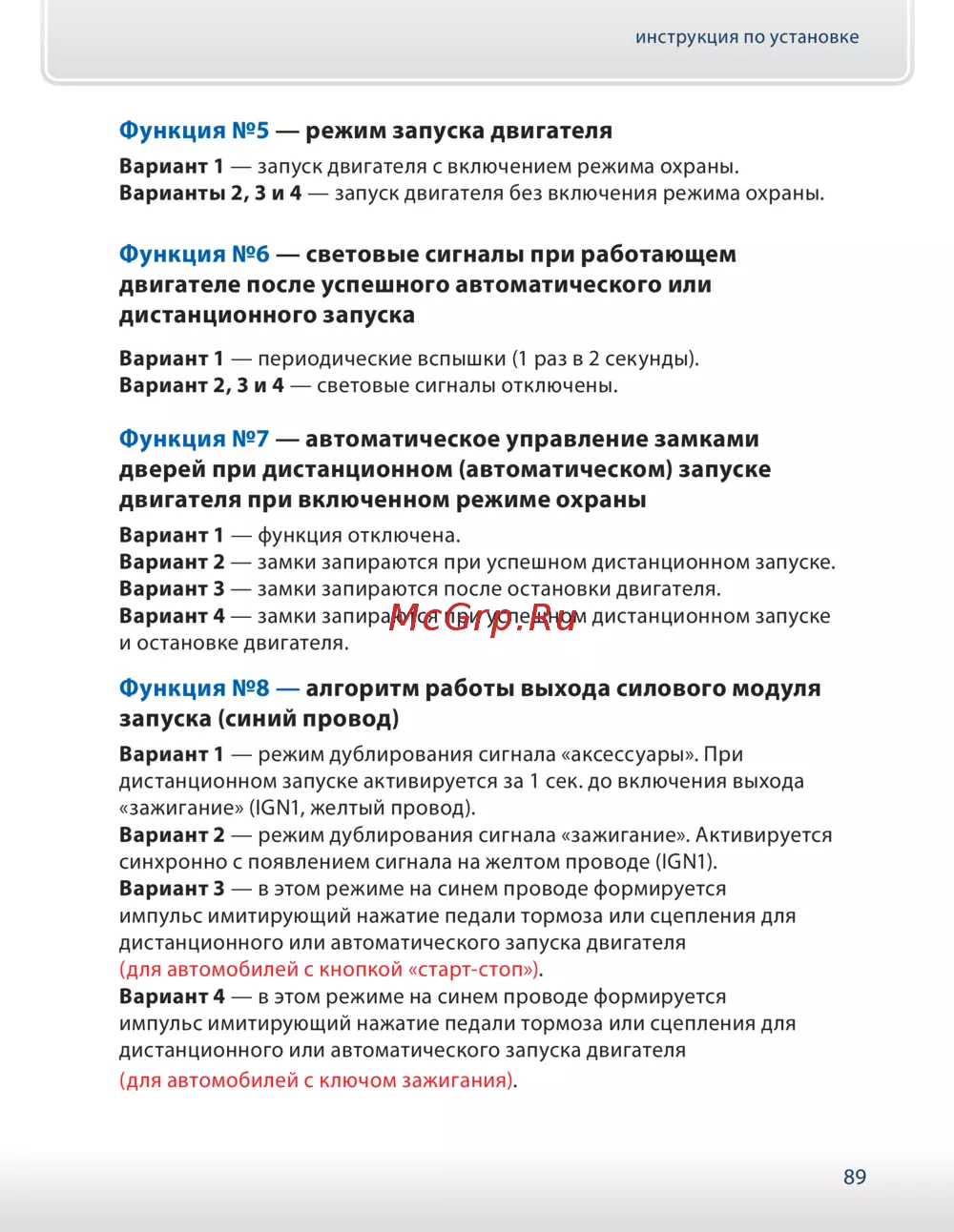

инструкция по установке
89
Функция №5 — режим запуска двигателя
Вариант 1 — запуск двигателя с включением режима охраны.
Варианты 2, 3 и 4 — запуск двигателя без включения режима охраны.
Функция №6 — световые сигналы при работающем
двигателе после успешного автоматического или
дистанционного запуска
Вариант 1 — периодические вспышки (1 раз в 2 секунды).
Вариант 2, 3 и 4 — световые сигналы отключены.
Функция №7 — автоматическое управление замками
дверей при дистанционном (автоматическом) запуске
двигателя при включенном режиме охраны
Вариант 1 — функция отключена.
Вариант 2 — замки запираются при успешном дистанционном запуске.
Вариант 3 — замки запираются после остановки двигателя.
Вариант 4 — замки запираются при успешном дистанционном запуске
и остановке двигателя.
Функция №8 — алгоритм работы выхода силового модуля
запуска (синий провод)
Вариант 1 — режим дублирования сигнала «аксессуары». При
дистанционном запуске активируется за 1 сек. до включения выхода
«зажигание» (IGN1, желтый провод).
Вариант 2 — режим дублирования сигнала «зажигание». Активируется
синхронно с появлением сигнала на желтом проводе (IGN1).
Вариант 3 — в этом режиме на синем проводе формируется
импульс имитирующий нажатие педали тормоза или сцепления для
дистанционного или автоматического запуска двигателя
(для автомобилей с кнопкой «старт-стоп»).
Вариант 4 — в этом режиме на синем проводе формируется
импульс имитирующий нажатие педали тормоза или сцепления для
дистанционного или автоматического запуска двигателя
(для автомобилей с ключом зажигания).
