StarLine А93, А63
56

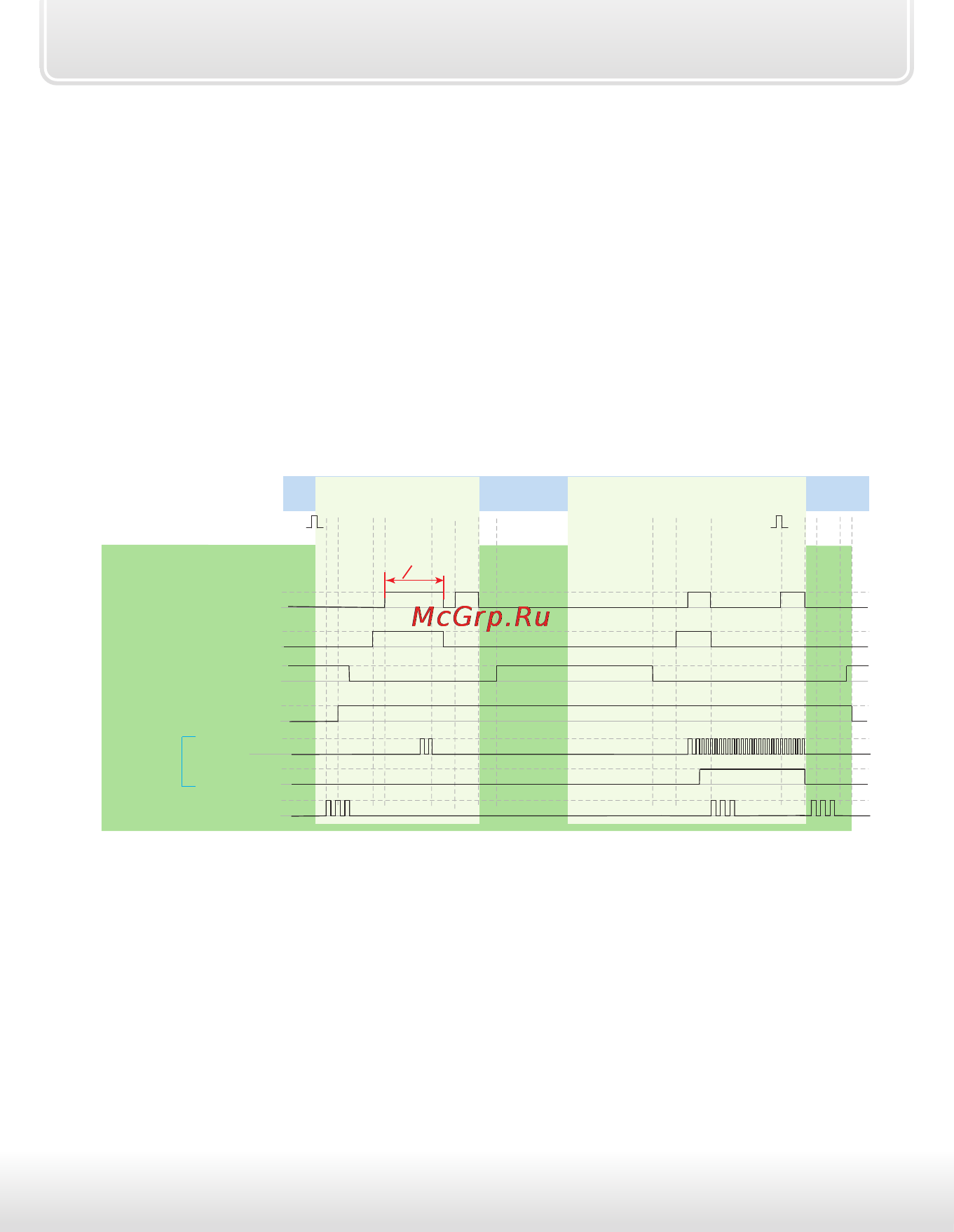

Импульс 6 секунд на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 8 таб. №2 на
вариант 3, функцию 14 табл. № 2 на вариант 4.
В этом случае автосигнализация будет имитировать нажатие кнопки
«старт-стоп» (черно-желтый провод силового модуля) до момента пока
двигатель не заведется, а затем сигнализация отпустит кнопку.
Для варианта 1 функции 10 табл. № 2 максимальное время ожидания
запуска двигателя – 6 секунд.
Для варианта 2, 3 или 4 функции 10 табл. № 2 максимальное время
ожидания запуска двигателя – 45 секунд.
Световые сигналы, разъем Х2
(зелено-черн. и зелено-желт.)
Обход иммобилайзера
(розовый провод, разъем X3)
Внешняя блокировка
(черно-красный, разъем X3)
тахосигнал
«+» генератора
черно-желт. провод
силового модуля
синий провод
силового модуля
Команда
Попытка №2
(успешно)
Попытка №1
(неуспешно)
«запуск»
«остановка»
серо-черный
провод,
разъем Х3
Длительность регулируется
функцией 10 табл. №2
