инструкция по установке
35
Дополнительный канал 3 — имитация открывания двери и
дублирование световых сигналов (функция 15, таб. №1)
Дополнительный канал 3 может быть использован для:
- имитации открывания двери водителя по окончании дистанционного
запуска. На некоторых моделях автомобилей после окончания
дистанционного запуска остаются включенными аудиосистема или
ближний свет фар. Имитация открывания двери позволяет выключить
эти системы;
- управления световыми сигналами. Выход доп. канала при этом может
быть подключен к кнопке аварийной сигнализации автомобиля
(подробнее см. стр. 30).
Дополнительный канал 4 — «вежливая подсветка» салона и
«световая дорожка» (функция 12, таб. №1)
Автосигнализация имеет выход, который может быть использован для
подключения к салонному освещению и реализации функции «вежливая
подсветка» салона (синий провод 10-контактного разъема Х3).

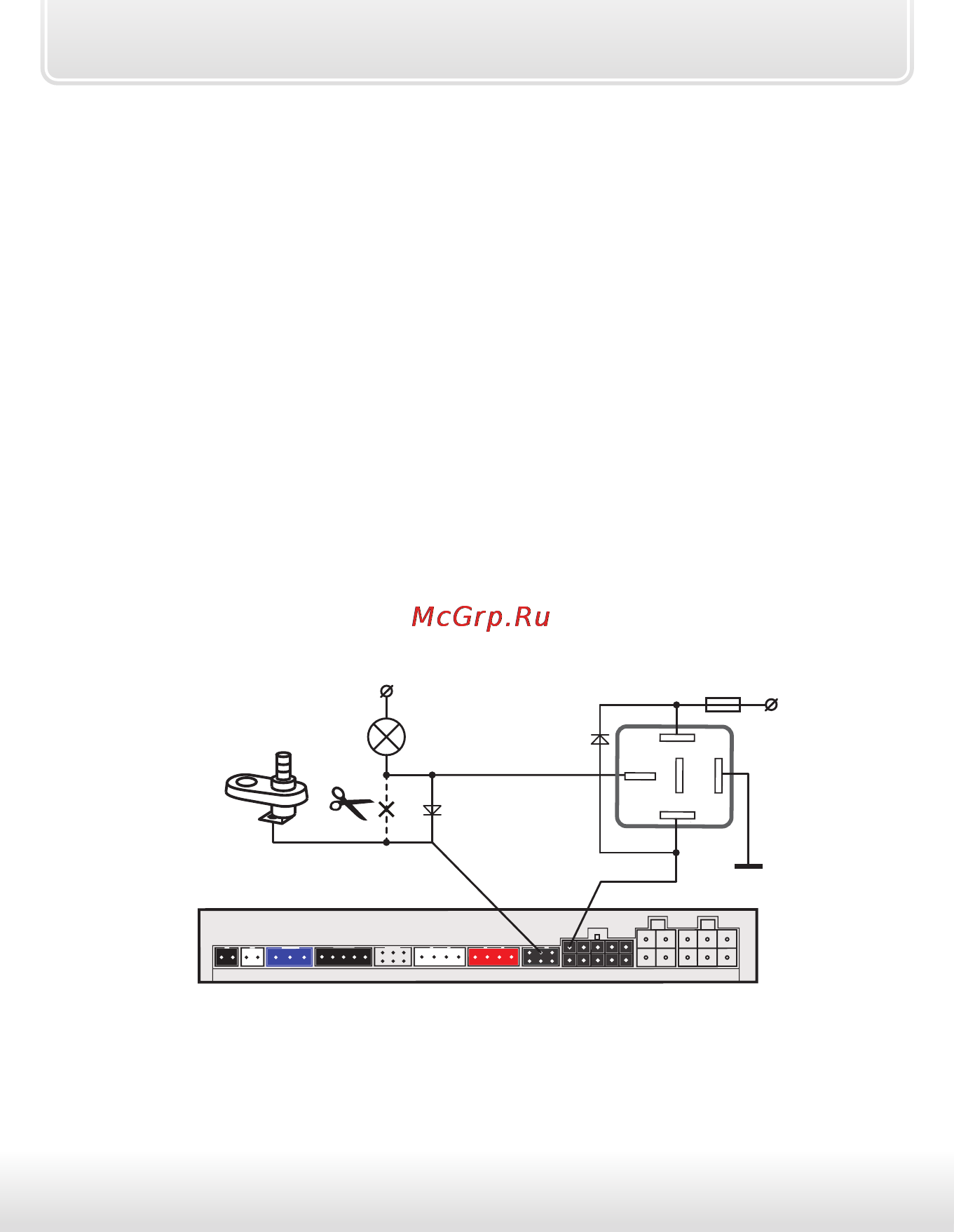

Схема реализации функции «вежливая подсветка» салона:
1 А
синий
провод
+12В
лампа
салонного
освещения
концевые
выключатели
дверей
сине-черный
провод
86
30
85
87
87а
(-)
(+)
VD1
+12В
Дополнительный канал 4 также может быть использован для
подключения к ближнему свету фар и реализации функции «световая
дорожка». Схема подключения приведена далее.
