инструкция по установке
23

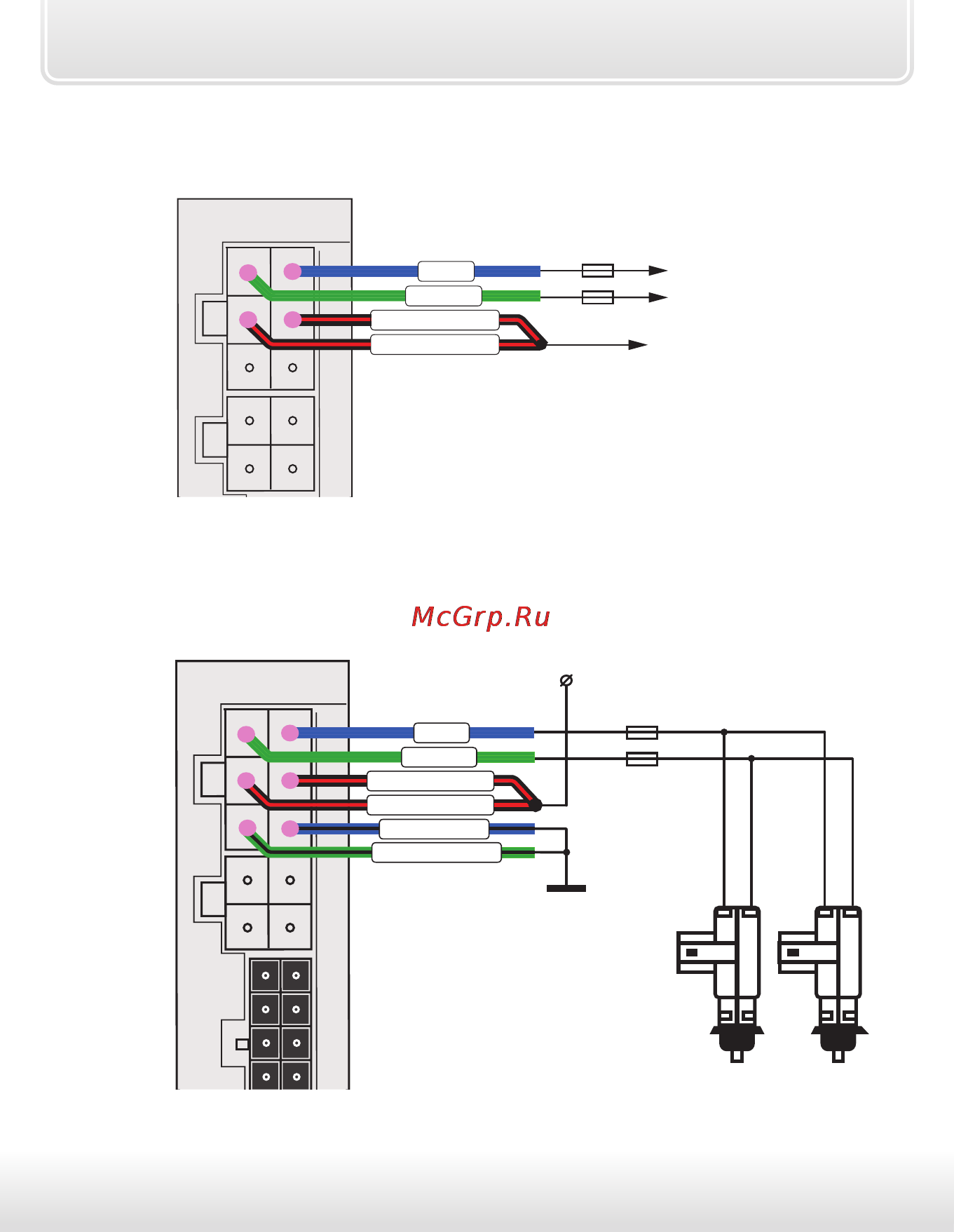

Подключение к системе центрального запирания
с положительным (или отрицательным) силовым управлением
10А
10А
команда «открыть»
команда «закрыть»
+12 В или корпус
Х1
зеленый
черно-красный
синий
черно-красный
Подключение к двухпроводным приводам системы запирания
10А
10А
+ 12 В
Х1
зеленый
черно-красный
синий
зелено-черный
сине-черный
черно-красный
