Starline a93 can-lin [27/149] Подключение концевого выключателя капота
![Starline a93 can-lin [27/149] Подключение концевого выключателя капота](/views2/1188450/page27/bg1b.png)
инструкция по установке
27

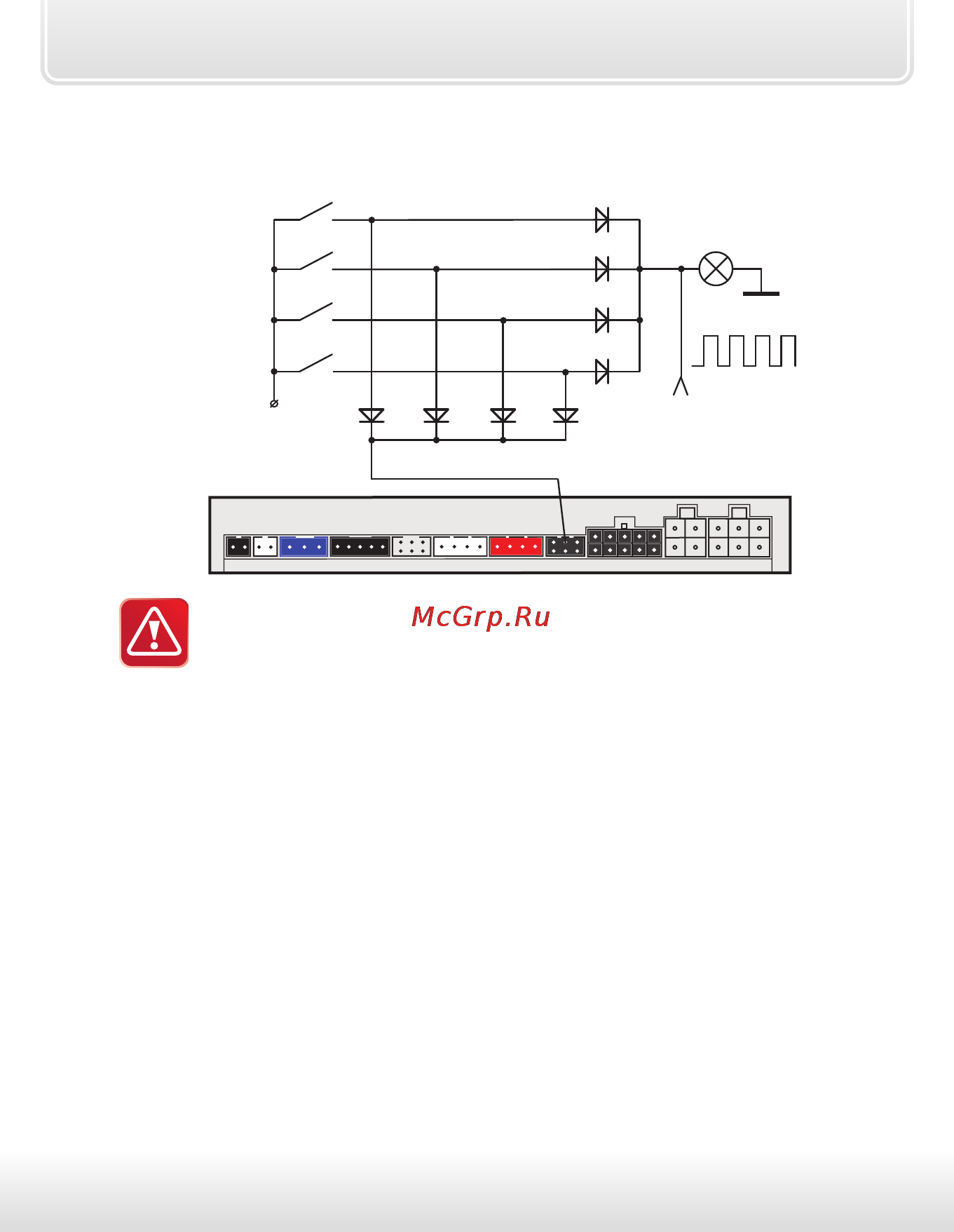

Схема диодной развязки для концевых выключателей
положительной полярности
диоды
VD1-VD4
1N4007
вежливая
подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод
концевые
выключатели
дверей
Диоды VD5–VD8 должны быть рассчитаны на соответствующий
ток, который определяется количеством и мощностью ламп
освещения салона.
Подключение концевого выключателя капота
Оранжево-серый провод 6-контактного разъема X4 подключите к
концевому выключателю капота, который замыкается на массу при
открывании капота. При отсутствии штатного концевого выключателя
необходимо его установить (входит в комплект автосигнализации).
Подключение концевого выключателя багажника
Оранжево-белый провод 6-контактного разъема X4 подключите к
концевому выключателю багажника, который замыкается на массу при
открывании багажника.
