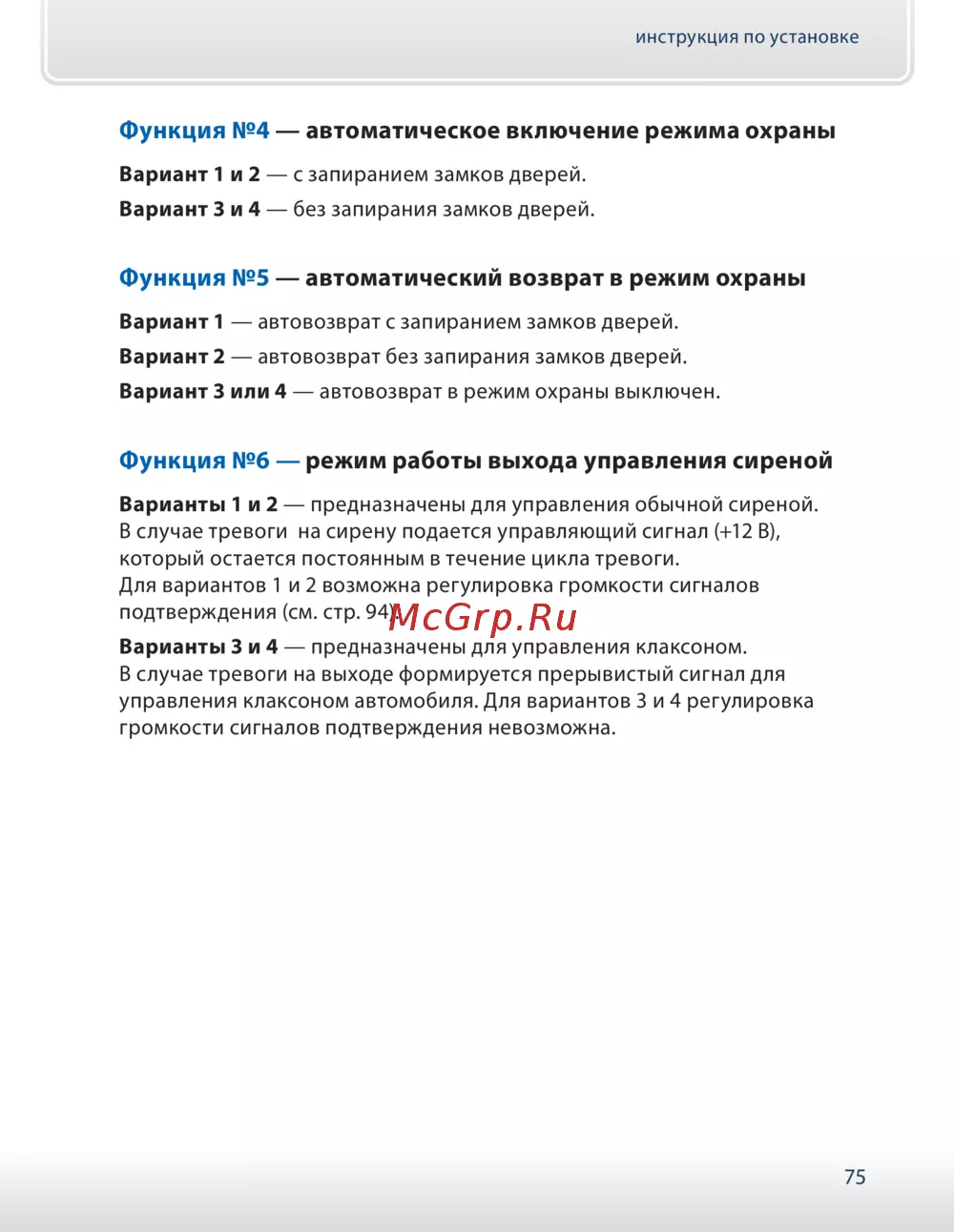

инструкция по установке
75
Функция №4 — автоматическое включение режима охраны
Вариант 1 и 2 — с запиранием замков дверей.
Вариант 3 и 4 — без запирания замков дверей.
Функция №5 — автоматический возврат в режим охраны
Вариант 1 — автовозврат с запиранием замков дверей.
Вариант 2 — автовозврат без запирания замков дверей.
Вариант 3 или 4 — автовозврат в режим охраны выключен.
Функция №6 — режим работы выхода управления сиреной
Варианты 1 и 2 — предназначены для управления обычной сиреной.
В случае тревоги на сирену подается управляющий сигнал (+12 В),
который остается постоянным в течение цикла тревоги.
Для вариантов 1 и 2 возможна регулировка громкости сигналов
подтверждения (см. стр. 94).
Варианты 3 и 4 — предназначены для управления клаксоном.
В случае тревоги на выходе формируется прерывистый сигнал для
управления клаксоном автомобиля. Для вариантов 3 и 4 регулировка
громкости сигналов подтверждения невозможна.
