StarLine А93, А63
54

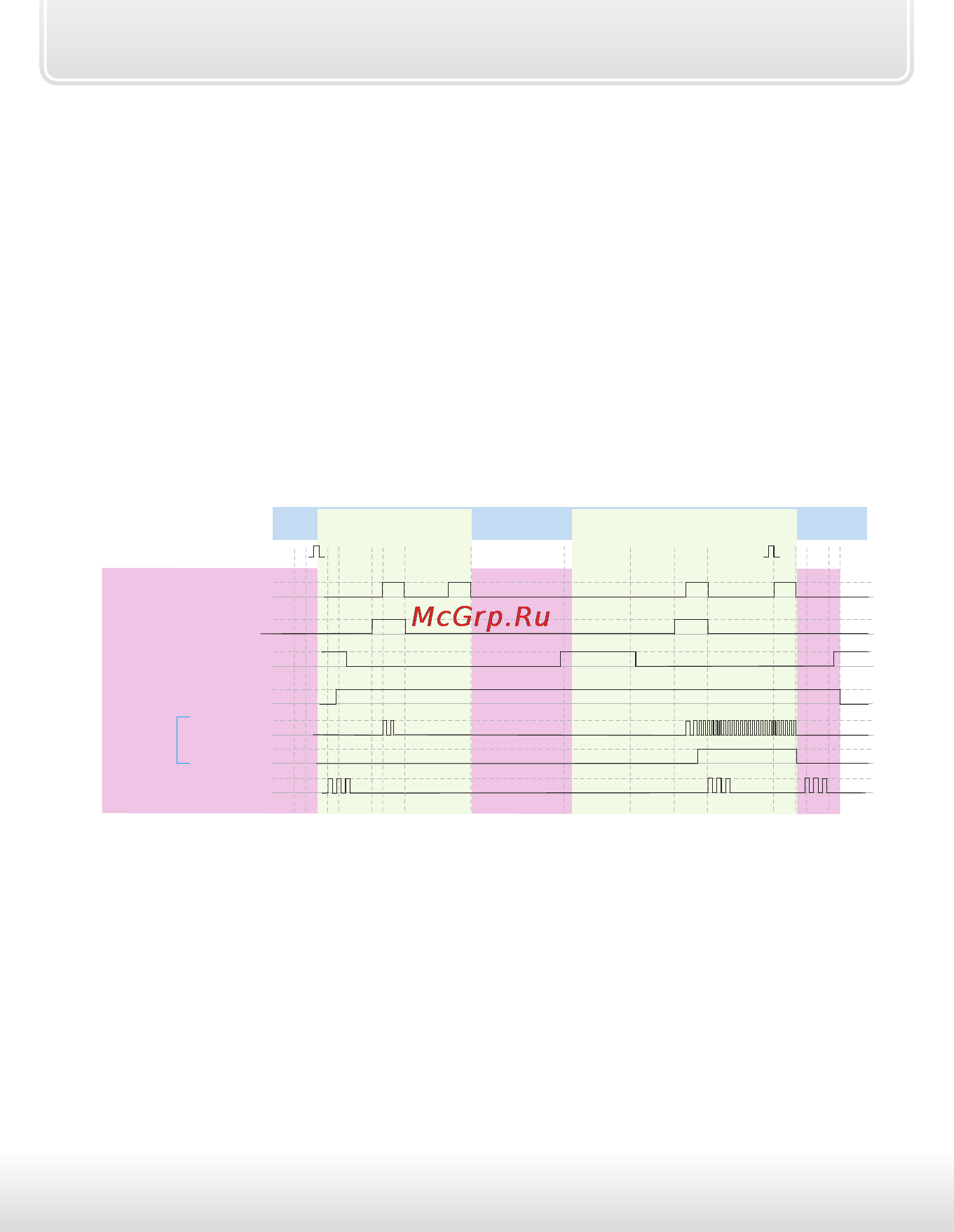

Временные диаграммы работы автосигнализации при
дистанционном запуске двигателя в автомобилях с
кнопкой «старт-стоп
1 импульс на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 8 таб. №2 на
вариант 3, функцию 14 табл. № 2 на вариант 1.
В этом случае импульс на кнопку «старт-стоп» (черно-желтый провод
силового модуля) будет подаваться совместно с импульсом нажатия
педали тормоза (синий провод силового модуля).
Световые сигналы, разъем Х2
(зелено-черн. и зелено-желт.)
Обход иммобилайзера
(розовый провод, разъем X3)
Внешняя блокировка
(черно-красный, разъем X3)
тахосигнал
«+» генератора
черно-желт. провод
силового модуля
синий провод
силового модуля
Команда
Попытка №2
(успешно)
Попытка №1
(неуспешно)
«запуск» «остановка»
серо-черный
провод,
разъем Х3
2 импульса на кнопку «старт-стоп»
Для выбора данного варианта запрограммируйте функцию 8 таб. №2 на
вариант 3, функцию 14 табл. № 2 на вариант 2.
В этом случае первый импульс на кнопку «старт-стоп» (черно-желтый
провод силового модуля) включает зажигание, затем через задержку
(задержка регулируется функцией 10 табл. №2) будет подан второй
импульс на кнопку «старт-стоп» совместно с импульсом нажатия педали
тормоза (синий провод силового модуля).
