StarLine А93, А63
30
Режим бесшумного управления
световыми сигналами
Если подключение световых сигналов осуществляется по классической
(аналоговой) схеме, то возможен вариант слаботочного управления
светом с помощью доп. канала №3 (желто-белый провод 10-контактного
разъема X3). В этом случае встроенное реле управления световыми
сигналами перестает работать (отсутствуют щелчки при включении),
что исключает возможность демаскировки центрального блока
автосигнализации.

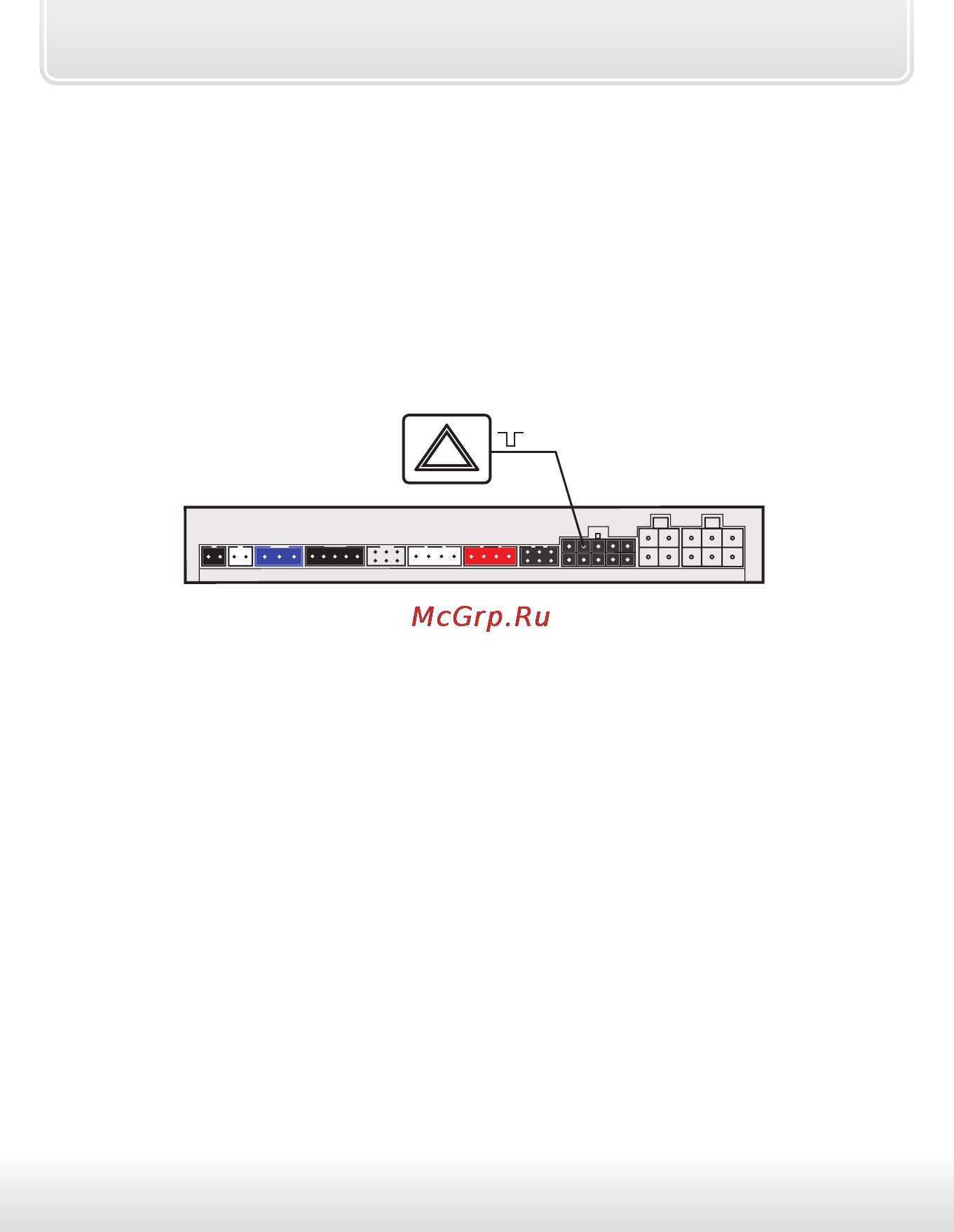

Х3
желто-белый
провод
штатная кнопка
управления аварийной
световой сигнализацией
Для использования бесшумного управления светом необходимо
функцию №15 таб. №1 запрограммировать на вариант 3 или 4.
Вариант 3 — дублирование световых сигналов. Канал активируется на
время работы световых сигналов и продолжает оставаться активным
в течение всего времени работы световых сигналов. Этот режим
предназначен для подключения световых сигналов с помощью кнопки
аварийной световой сигнализации автомобиля (кнопка с фиксацией).
Вариант 4 — импульсное управление световыми сигналами. На
выходе канала формируются парные импульсы (первый импульс
включает световые сигналы, а второй импульс - выключает). Этот режим
предназначен для подключения световых сигналов с помощью кнопки
аварийной световой сигнализации автомобиля (кнопка без фиксации).
