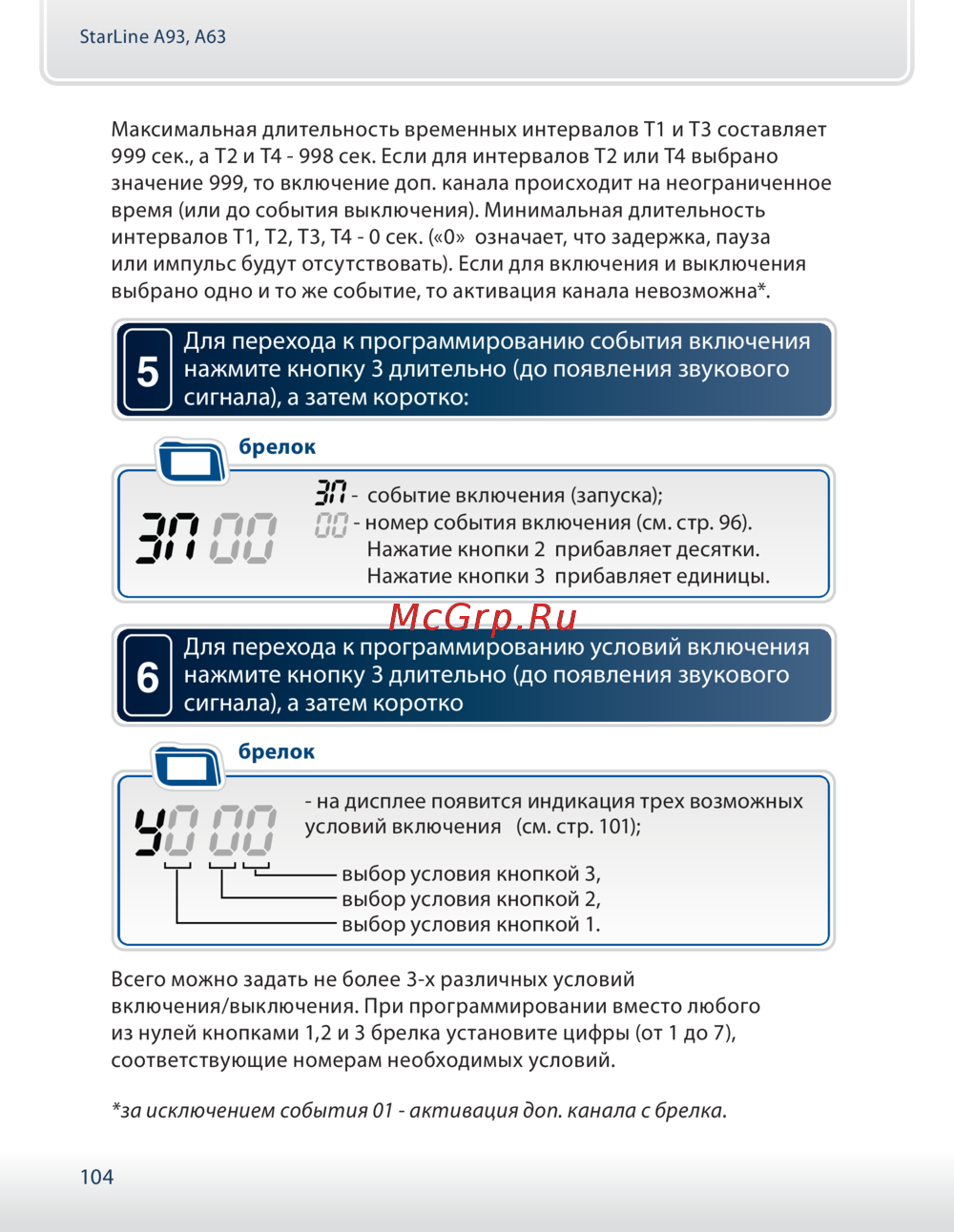

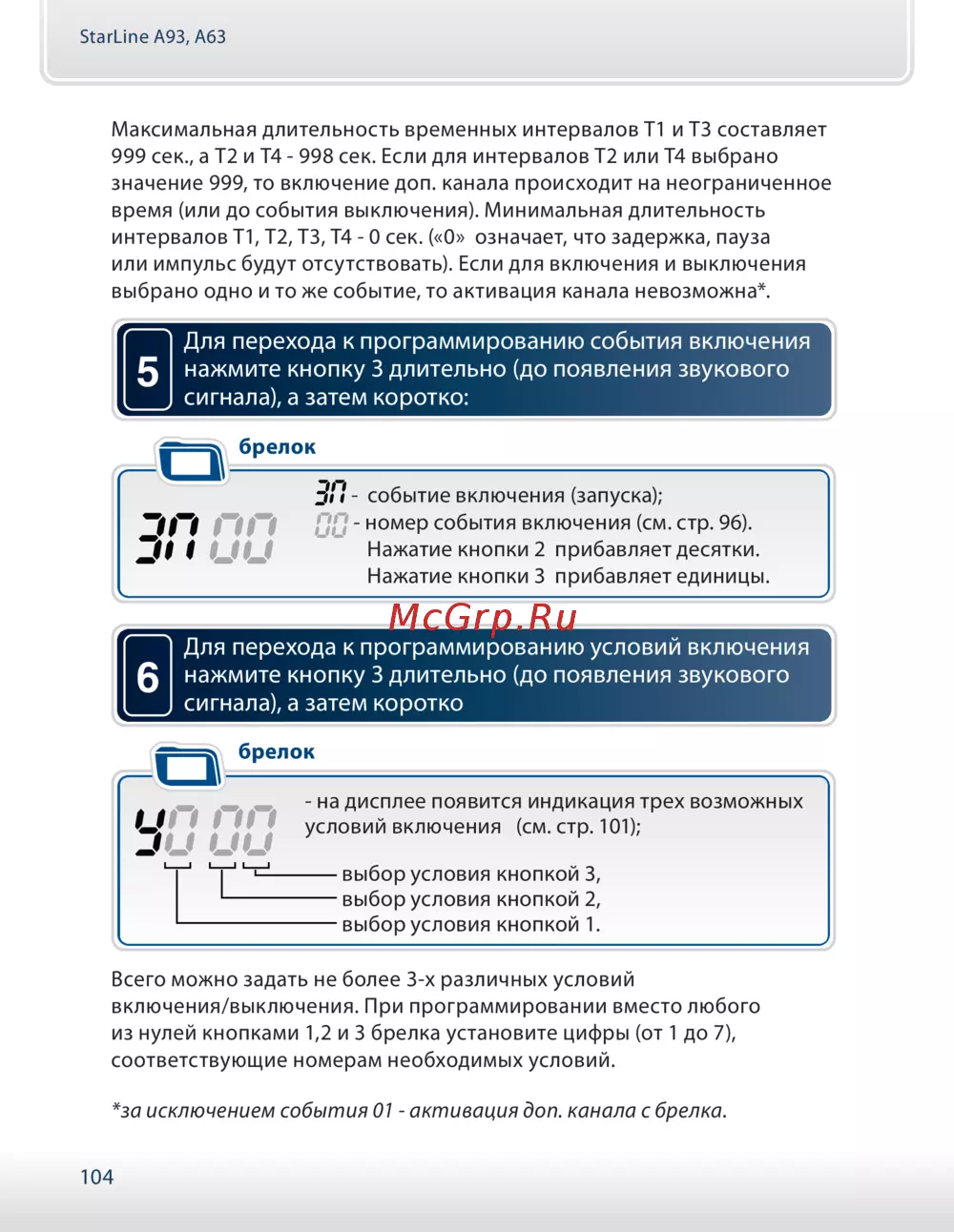

StarLine А93, А63
104
Максимальная длительность временных интервалов Т1 и Т3 составляет
999 сек., а Т2 и Т4 - 998 сек. Если для интервалов Т2 или Т4 выбрано
значение 999, то включение доп. канала происходит на неограниченное
время (или до события выключения). Минимальная длительность
интервалов Т1, Т2, Т3, Т4 - 0 сек. («0» означает, что задержка, пауза
или импульс будут отсутствовать). Если для включения и выключения
выбрано одно и то же событие, то активация канала невозможна*.
брелок
5
- событие включения (запуска);
- номер события включения (см. стр. 96).
Нажатие кнопки 2 прибавляет десятки.
Нажатие кнопки 3 прибавляет единицы.
Для перехода к программированию события включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко:

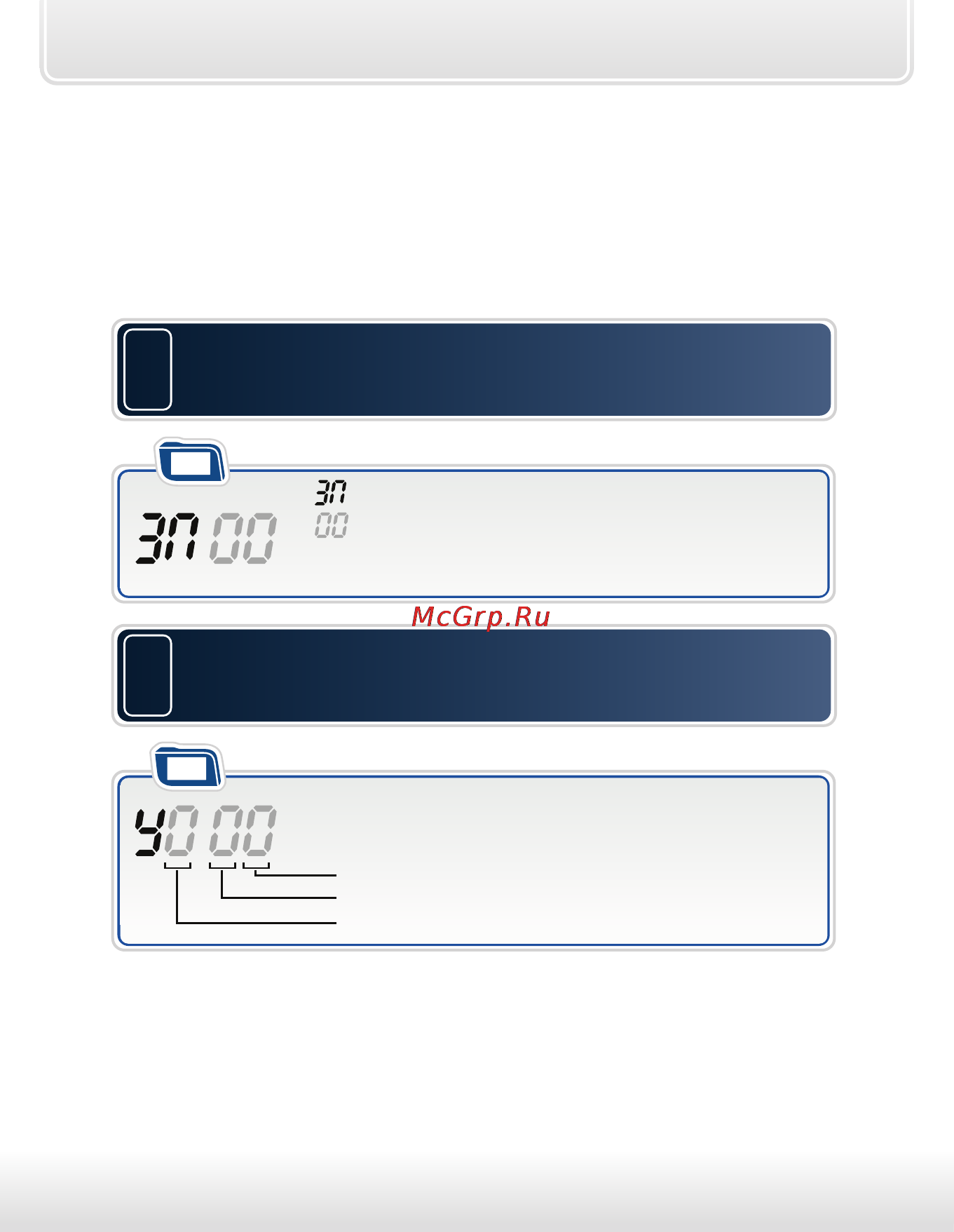

6
- на дисплее появится индикация трех возможных
условий включения (см. стр. 101);
выбор условия кнопкой 3,
выбор условия кнопкой 2,
выбор условия кнопкой 1.
Для перехода к программированию условий включения
нажмите кнопку 3 длительно (до появления звукового
сигнала), а затем коротко
брелок
Всего можно задать не более 3-х различных условий
включения/выключения. При программировании вместо любого
из нулей кнопками 1,2 и 3 брелка установите цифры (от 1 до 7),
соответствующие номерам необходимых условий.
*за исключением события 01 - активация доп. канала с брелка.
