StarLine А93, А63
36

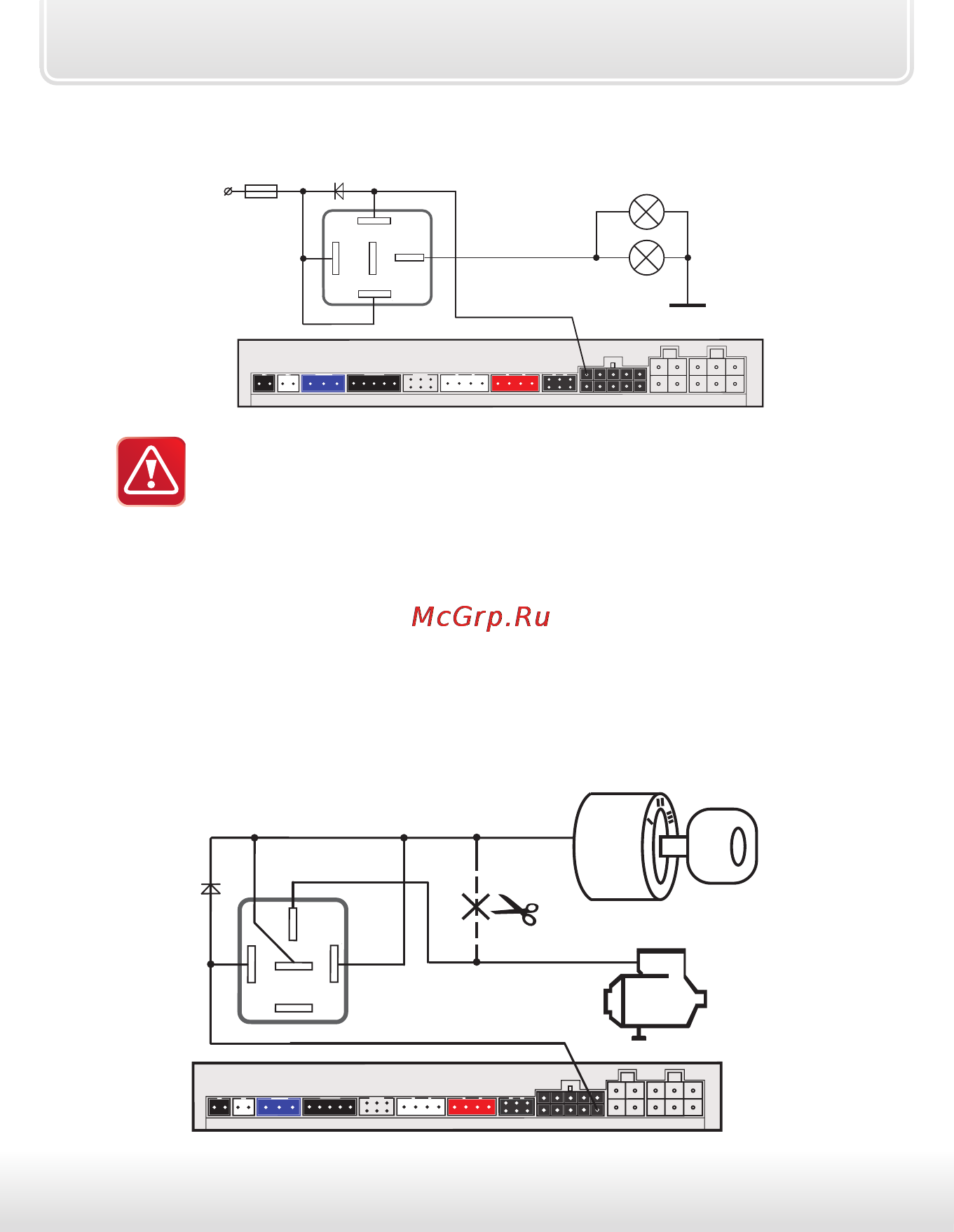

Схема реализации функции «световая дорожка»
синий провод
VD1
86
30
85
87
87а
+12В
15 А
лампы
ближнего
света
фар
X3
(-)
(+)
Диод VD2 должен быть рассчитан на соответствующий ток,
который определяется мощностью ламп освещения салона.
Дополнительный канал 5 — защитная блокировка
стартера (функция 19, таб. №1)
Данный доп. канал может быть использован для защитной блокировки
стартера в режиме турботаймера, охраны с работающим двигателем
или при дистанционном и автоматическом запусках. Для реализации
данной функции необходимо использовать дополнительное реле, а
доп. канал подключить в соответствии со схемой, приведенной ниже:
черно-белый провод
VD1
Х3
86
30
85
87
87а
конт. 50
замок
зажигания
стартер
стартер
(-)
(+)
