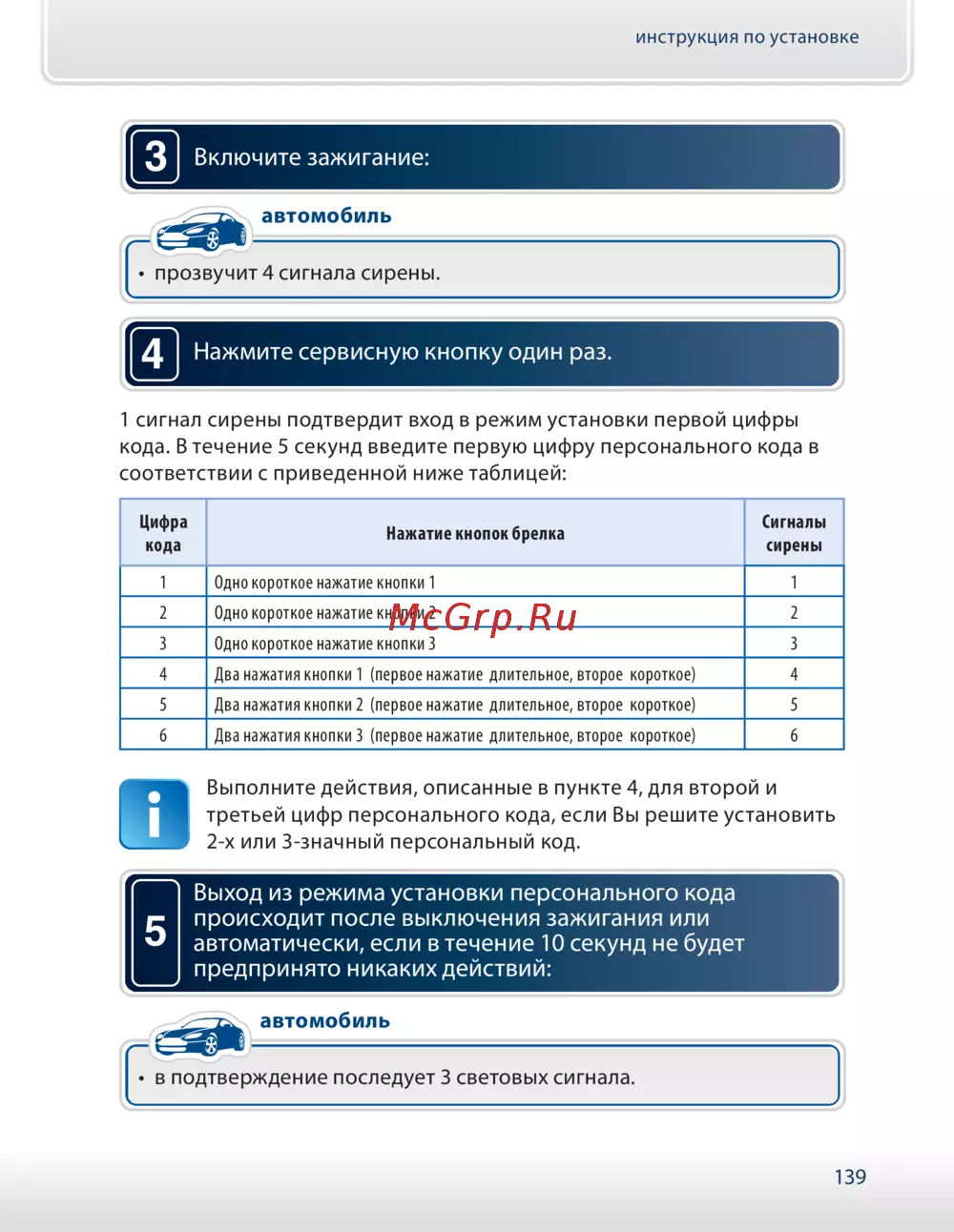

Starline a93 can-lin [139/149] Включите зажигание
![Starline a93 can-lin [139/149] Включите зажигание](/views2/1188450/page139/bg8b.png)
инструкция по установке
139
3
Включите зажигание:
• прозвучит 4 сигнала сирены.
автомобиль
4
Нажмите сервисную кнопку один раз.
1 сигнал сирены подтвердит вход в режим установки первой цифры
кода. В течение 5 секунд введите первую цифру персонального кода в
соответствии с приведенной ниже таблицей:
Цифра
кода
Нажатие кнопок брелка
Сигналы
сирены
1 Одно короткое нажатие кнопки 1 1
2 Одно короткое нажатие кнопки 2 2
3 Одно короткое нажатие кнопки 3 3
4 Два нажатия кнопки 1 (первое нажатие длительное, второе короткое) 4
5 Два нажатия кнопки 2 (первое нажатие длительное, второе короткое) 5
6 Два нажатия кнопки 3 (первое нажатие длительное, второе короткое) 6
Выполните действия, описанные в пункте 4, для второй и
третьей цифр персонального кода, если Вы решите установить
2-х или 3-значный персональный код.
5
Выход из режима установки персонального кода
происходит после выключения зажигания или
автоматически, если в течение 10 секунд не будет
предпринято никаких действий:
• в подтверждение последует 3 световых сигнала.
автомобиль
