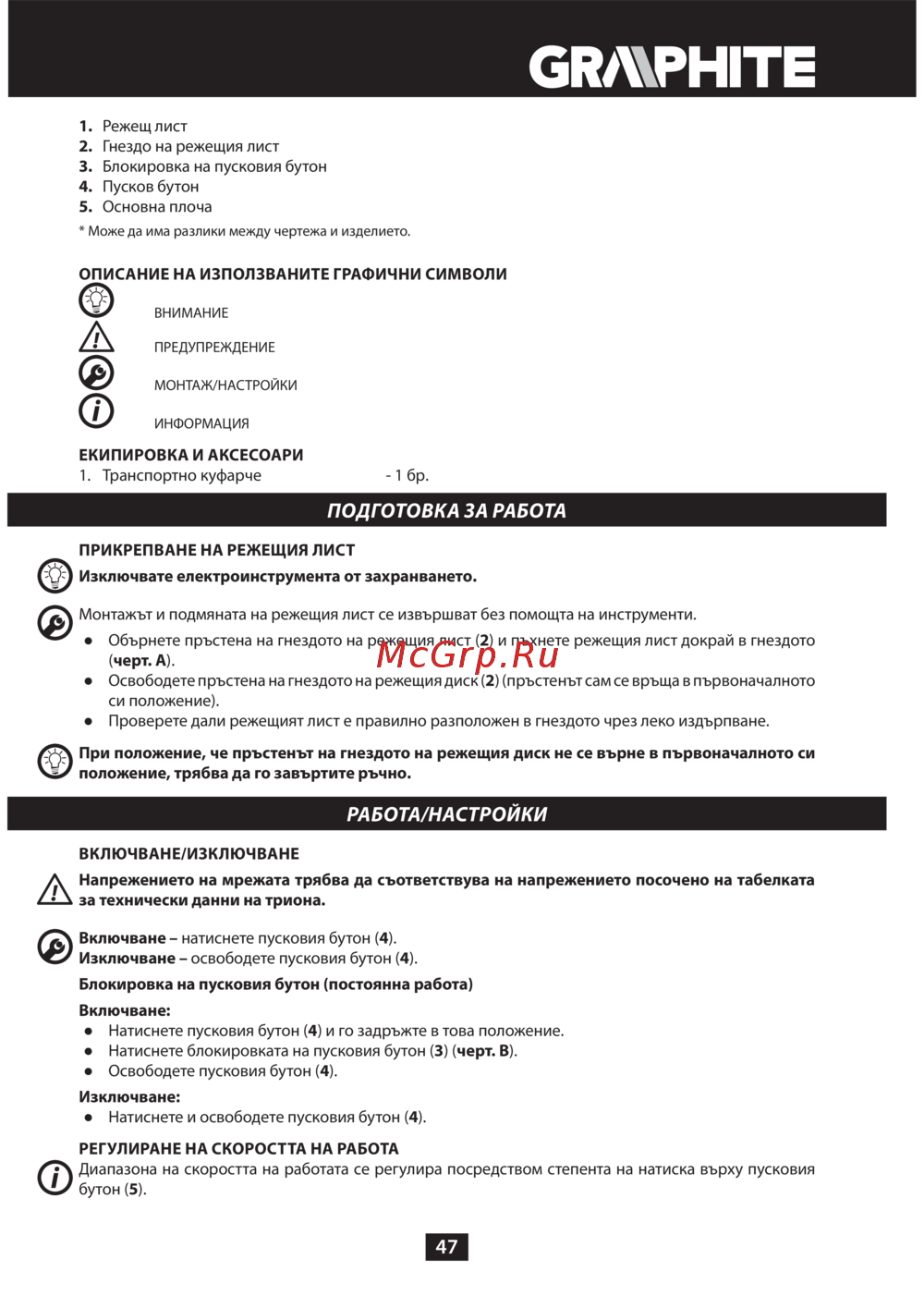

1. Режещ лист

2. Гнездо на режещия лист

3. Блокировка на пусковия бутон

4. Пусков бутон

5. Основна плоча

* Може да има разлики между чертежа и изделието.

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

МОНТАЖ/НАСТРОЙКИ

ИНФОРМАЦИЯ

ЕКИПИРОВКА И АКСЕСОАРИ

1. Транспортно куфарче - 1 бр.

ПОДГОТОВКА ЗА РАБОТА

ПРИКРЕПВАНЕ НА РЕЖЕЩИЯ ЛИСТ

Изключвате електроинструмента от захранването.

Монтажът и подмяната на режещия лист се извършват без помощта на инструменти.

Ɣ Обърнете пръстена на гнездото на режещия лист (2) и пъхнете режещия лист докрай в гнездото

(черт. A).

Ɣ Освободете пръстена на гнездото на режещия диск (2) (пръстенът сам се връща в първоначалното

си положение).

Ɣ Проверете дали режещият лист е правилно разположен в гнездото чрез леко издърпване.

При положение, че пръстенът на гнездото на режещия диск не се върне в първоначалното си

положение, трябва да го завъртите ръчно.

РАБОТА/НАСТРОЙКИ

ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ

Напрежението на мрежата трябва да съответствува на напрежението посочено на табелката

за технически данни на триона.

Включване – натиснете пусковия бутон (4).

Изключване – освободете пусковия бутон (4).

Блокировка на пусковия бутон (постоянна работа)

Включване:

Ɣ Натиснете пусковия бутон (4) и го задръжте в това положение.

Ɣ Натиснете блокировката на пусковия бутон (3) (черт. B).

Ɣ Освободете пусковия бутон (4).

Изключване:

Ɣ Натиснете и освободете пусковия бутон (4).

РЕГУЛИРАНЕ НА СКОРОСТТА НА РАБОТА

Диапазона на скоростта на работата се регулира посредством степента на натиска върху пусковия

бутон (5).
