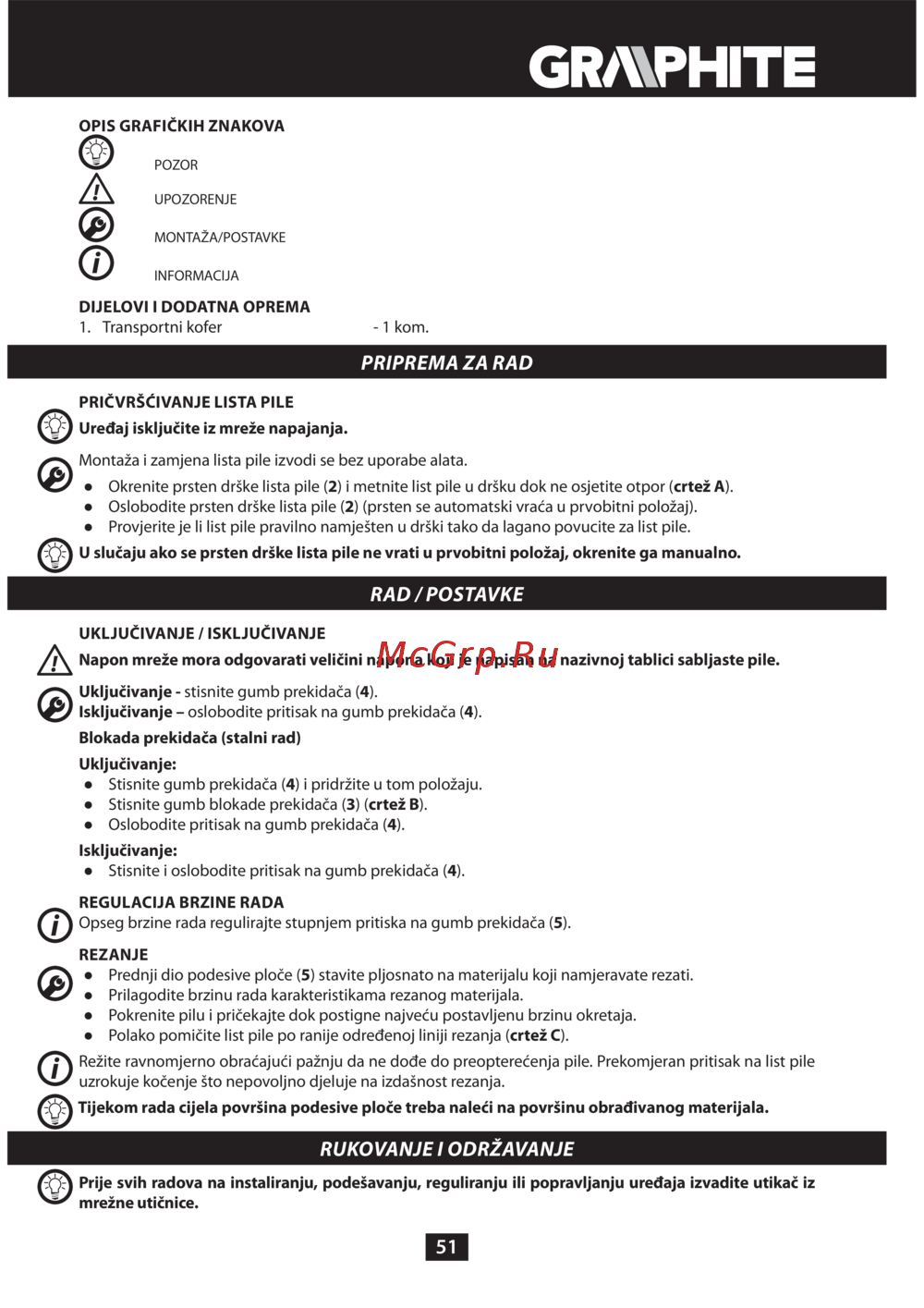

OPIS GRAFIČKIH ZNAKOVA

POZOR

UPOZORENJE

MONTAŽA/POSTAVKE

INFORMACIJA

DIJELOVI I DODATNA OPREMA

1. Transportni kofer - 1 kom.

PRIPREMA ZA RAD

PRIČVRŠĆIVANJE LISTA PILE

Uređaj isključite iz mreže napajanja.

Montaža i zamjena lista pile izvodi se bez uporabe alata.

Ɣ Okrenite prsten drške lista pile (2) i metnite list pile u dršku dok ne osjetite otpor (crtež A).

Ɣ Oslobodite prsten drške lista pile (2) (prsten se automatski vraća u prvobitni položaj).

Ɣ Provjerite je li list pile pravilno namješten u drški tako da lagano povucite za list pile.

U slučaju ako se prsten drške lista pile ne vrati u prvobitni položaj, okrenite ga manualno.

RAD / POSTAVKE

UKLJUČIVANJE / ISKLJUČIVANJE

Napon mreže mora odgovarati veličini napona koji je napisan na nazivnoj tablici sabljaste pile.

Uključivanje - stisnite gumb prekidača (4).

Isključivanje – oslobodite pritisak na gumb prekidača (4).

Blokada prekidača (stalni rad)

Uključivanje:

Ɣ Stisnite gumb prekidača (4) i pridržite u tom položaju.

Ɣ Stisnite gumb blokade prekidača (3) (crtež B).

Ɣ Oslobodite pritisak na gumb prekidača (4).

Isključivanje:

Ɣ Stisnite i oslobodite pritisak na gumb prekidača (4).

REGULACIJA BRZINE RADA

Opseg brzine rada regulirajte stupnjem pritiska na gumb prekidača (5).

REZANJE

Ɣ Prednji dio podesive ploče (5) stavite pljosnato na materijalu koji namjeravate rezati.

Ɣ Prilagodite brzinu rada karakteristikama rezanog materijala.

Ɣ Pokrenite pilu i pričekajte dok postigne najveću postavljenu brzinu okretaja.

Ɣ Polako pomičite list pile po ranije određenoj liniji rezanja (crtež C).

Režite ravnomjerno obraćajući pažnju da ne dođe do preopterećenja pile. Prekomjeran pritisak na list pile

uzrokuje kočenje što nepovoljno djeluje na izdašnost rezanja.

Tijekom rada cijela površina podesive ploče treba naleći na površinu obrađivanog materijala.

RUKOVANJE I ODRŽAVANJE

Prije svih radova na instaliranju, podešavanju, reguliranju ili popravljanju uređaja izvadite utikač iz

mrežne utičnice.
