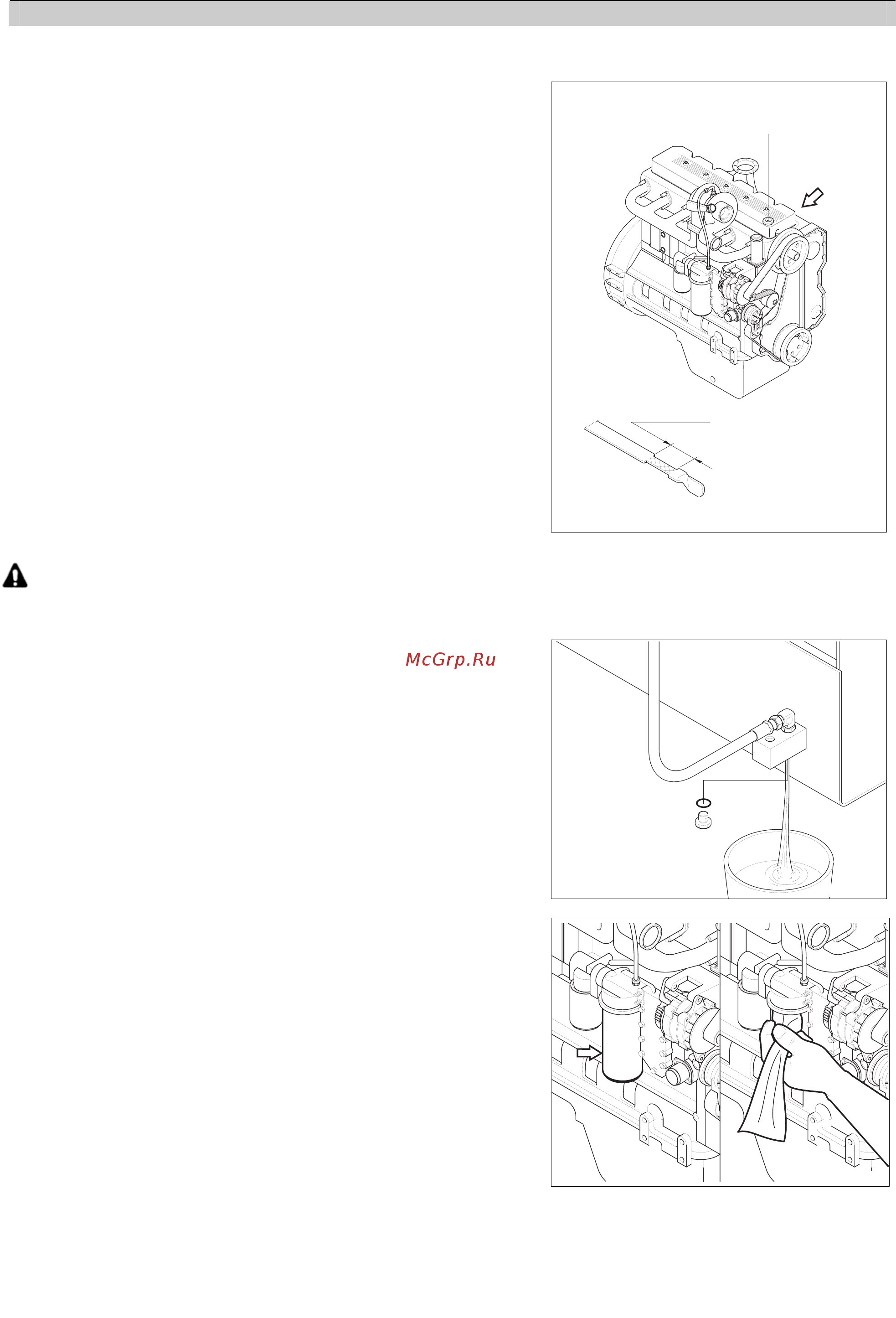

6. ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ ОБСЛУЖИВАНИЯ
1) ПРОВЕРКА УРОВНЯ МАСЛА В
ДВИГАТЕЛЕ
Перед запуском двигателя на погрузчике, установите
его на плоский ровный участок, проверьте уровень
масла.
(1) Вытащите масляный щуп и протрите его чистой
ветошью.
(2) Проверить уровень моторного масла путем
полного вставления щупа в свое место и
вытаскивания его снова.
(3) Если уровень масла недостаточен, необходимо
долить моторного масла, а затем проверить его
уровень снова.
При загрязнении или засорении масла
необходимо его заменить, несмотря на
инструкции по интервалам замены моторного
масла.
При проверке уровня моторного масла после
остановки двигателя, делайте это спустя 15
минут.
При уровне моторного масла ниже нормы
работа на погрузчике запрещается.
2) ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ И
МАСЛЯНОГО ФИЛЬТРА
(1) Прогревайте двигатель, пока температура
охлаждающей жидкости не достигнет 60 град.С.
Заглушите двигатель.
(2) Отверните сливную пробку масляного картера
двигателя и слейте масло.
Для отвертывания пробки используйте
торцевой ключ на 27 мм.
* В качестве резервуара для сливаемого масла
можно использовать поддон емкостью 30 л.
(3) Очистите поверхность головки фильтра.
(4) Снимите масляный фильтр с помощью гаечного
ключа.
(5) Очистите посадочную поверхность, где
расположена прокладка.
Уплотнительное кольцо может приклеиться
к головке масляного фильтра. Удостоверьтесь,
что оно снято.
Заливка масла в двигатель
Нормальный
Щуп
Топливный
бак
6-15
