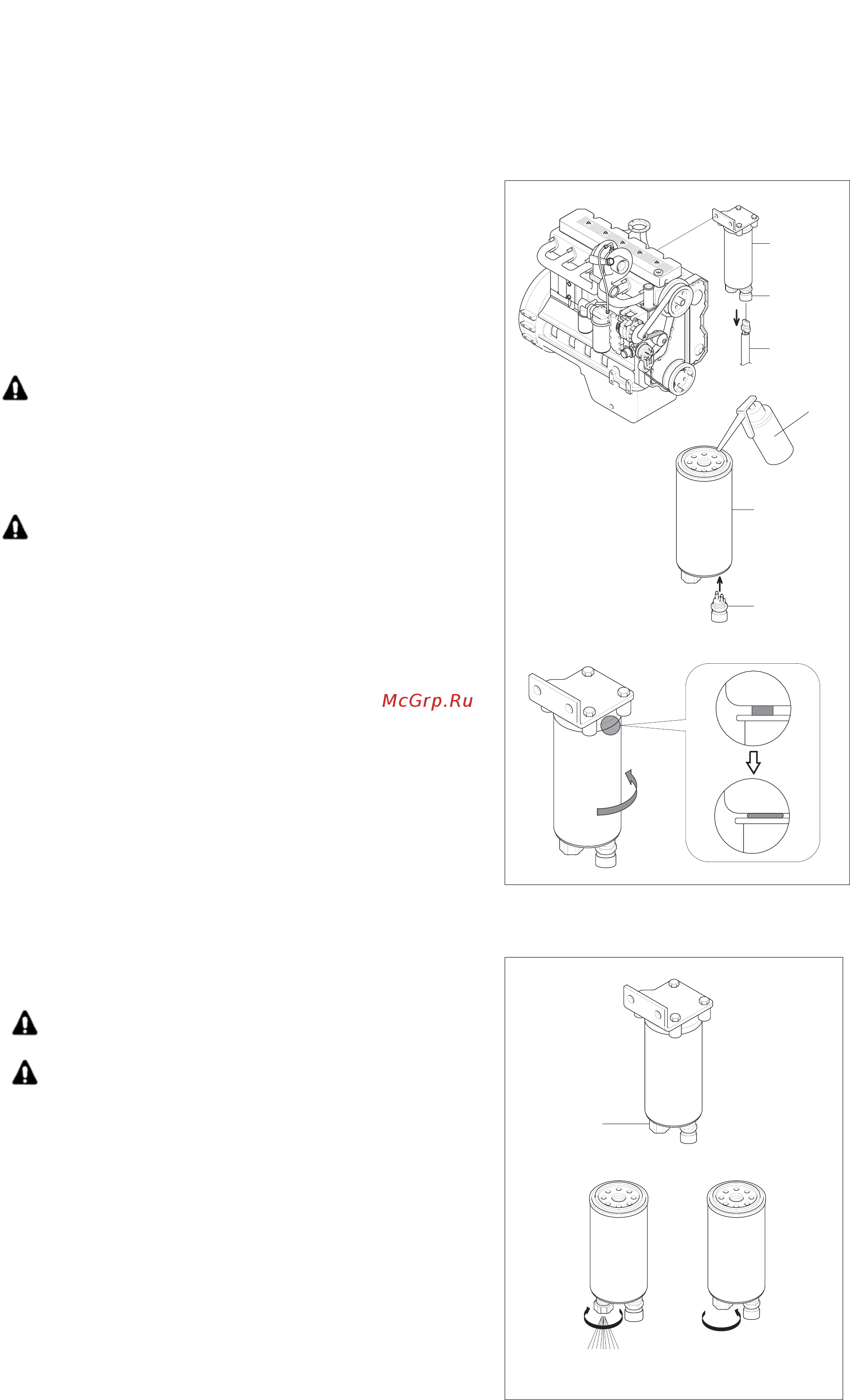

12) ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА
(1) Отсоедините жгут проводов от датчика
уровня воды.
(2) Очистите поверхность вокруг головки
фильтра, снимите фильтр и очистите
посадочную поверхность под прокладку.
Размер гаечного ключа: 75-85 мм ( 3.0-3.3
дюйма)
Убедитесь, что уплотнительное кольцо не
приклеилось к головке фильтра. При
необходимости снимите уплотнительное
кольцо с помощью отвертки.
(3) Установите датчик уровня воды в новый
топливный фильтр.
Данный двигатель имеет систему низкого
давления, которая продувает воздух из
топливной системы.
Не переполняйте топливный фильтр, это
может привести к повреждению
топливного насоса.
(4) Смажьте уплотнительное кольцо чистым
смазочным маслом.
(5) Установите фильтрующий элемент на
головку фильтра. Поверните на ¾ оборота.
Механическая перетяжка может вызвать
трещины или повреждения уплотнительной
прокладки фильтрующего элемента.
(6) Соедините жгут проводов и датчика
уровня воды.
После запуска двигателя проверьте, есть ли
утечки в соединениях.
СЕПАРАТОР ВОДЫ В ТОПЛИВНОЙ
СИСТЕМЕ
Вода может содержать токсичные и
канцерогенные вещества.
Сливайте воду/топливо в контейнер и
далее слейте в надлежащее место в
соответствии с местными правилами
охраны окружающей среды.
(1) Ежедневно сливайте из сепаратора воду и
отстой топлива .
(2) Заглушите двигатель.
(3) Отверните сливной клапан.
(4) Держите сливной клапан открытым, пока
Топливный
фильтр
Датчик
уровня
воды
Жгут
проводов
Масло
Картридж
фильтра
Датчик
уровня
воды
Сливной
клапан
Открыто Закрыто
6-25
