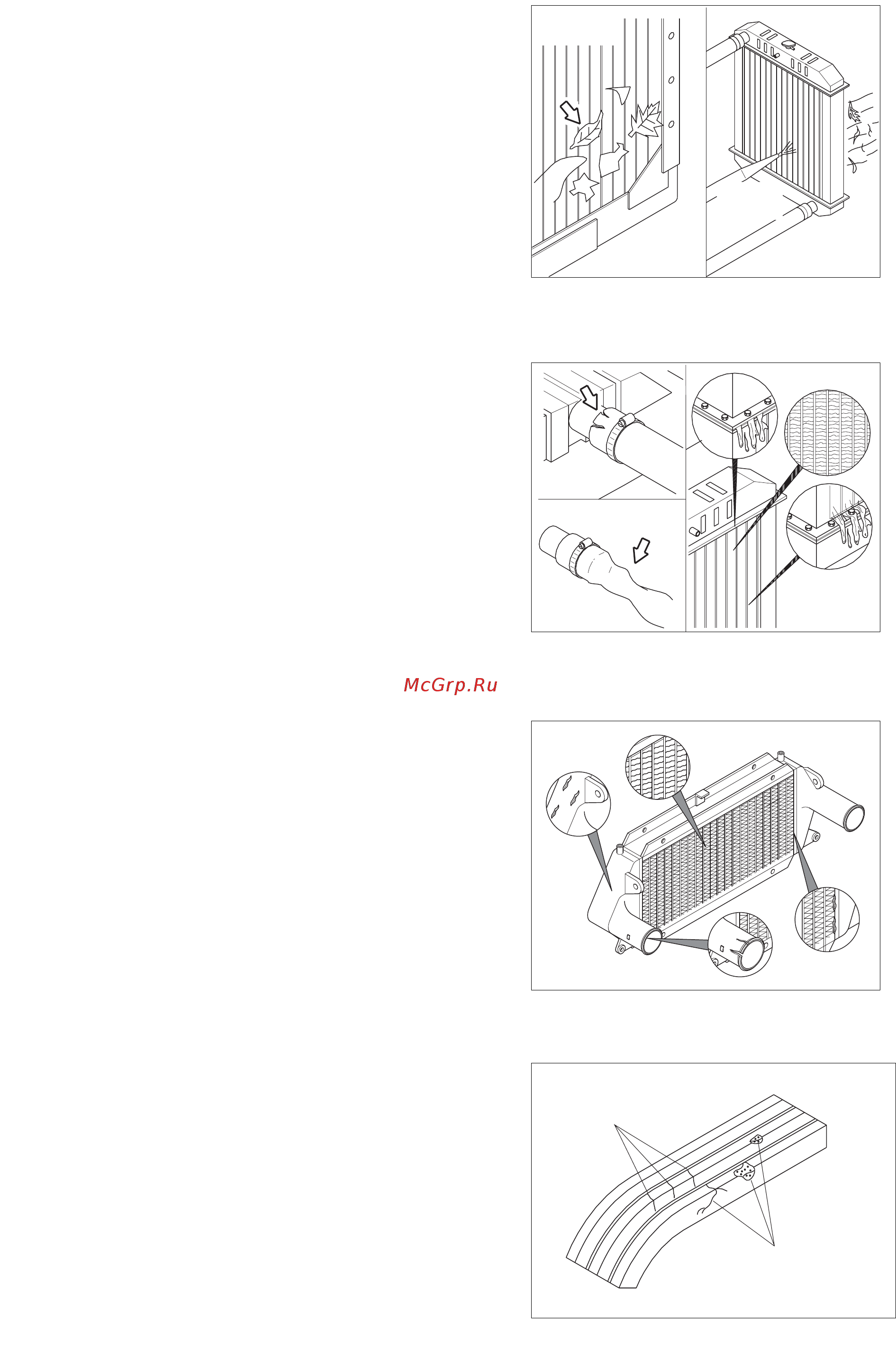

5) ОЧИСТКА РАДИАТОРА И
МАСЛООХЛАДИТЕЛЯ
Проверьте и при необходимости очистите и
высушите внешние поверхности радиатора и
маслоохладителя. После работы в пыльных
условиях очистку радиатора производите более
часто.
(1) Произведите визуальный контроль радиатора на
предмет засорения ребер охлаждения.
(2) Под давлением 550 кПа
(80фунтовХкв. дюйм)сжатым воздухом очистите
ребра охлаждения радиатора от пыли и грязи.
Поток воздуха направляйте в сторону,
противоположную потоку воздуха, создаваемому
вентилятором.
(3) Визуально проверьте ребра охлаждения радиатора
на предмет погнутости и поломок.
* В случае необходимости замены радиатора из-
за погнутости или повреждения его ребер
охлаждения, процедуру замены радиатора
проводите в соответствии с инструкцией
изготовителя по его замене.
(4)Визуально убедитесь в отсутствии утечек
охлаждающей жидкости через корпус и прокладки
радиатора.
6) ПРОВЕРКА ВЕНТИЛЯТОРА СИСТЕМЫ
ОХЛАЖДЕНИЯ
Проверьте вентилятор системы охлаждения на
наличие загрязнений и мусора, мешающих
работе лопастей. При наличии повреждений
свяжитесь с дистрибьютором HYUNDAI.
7) ПРОВЕРКА РЕМНЕЙ ПЕРЕДАЧИ
Ежедневно осматривайте ремни и проверяйте их на
наличие трещин. Поперечные (по ширине ремня)
трещины допустимы.
Недопустимо наличие продольных трещин ( по
длине ремня). Замените протертые ремни или
ремни с поврежденной материей.
Ненормально
550kPa
(80ps i)
Нормально
Ненормально
6-21
