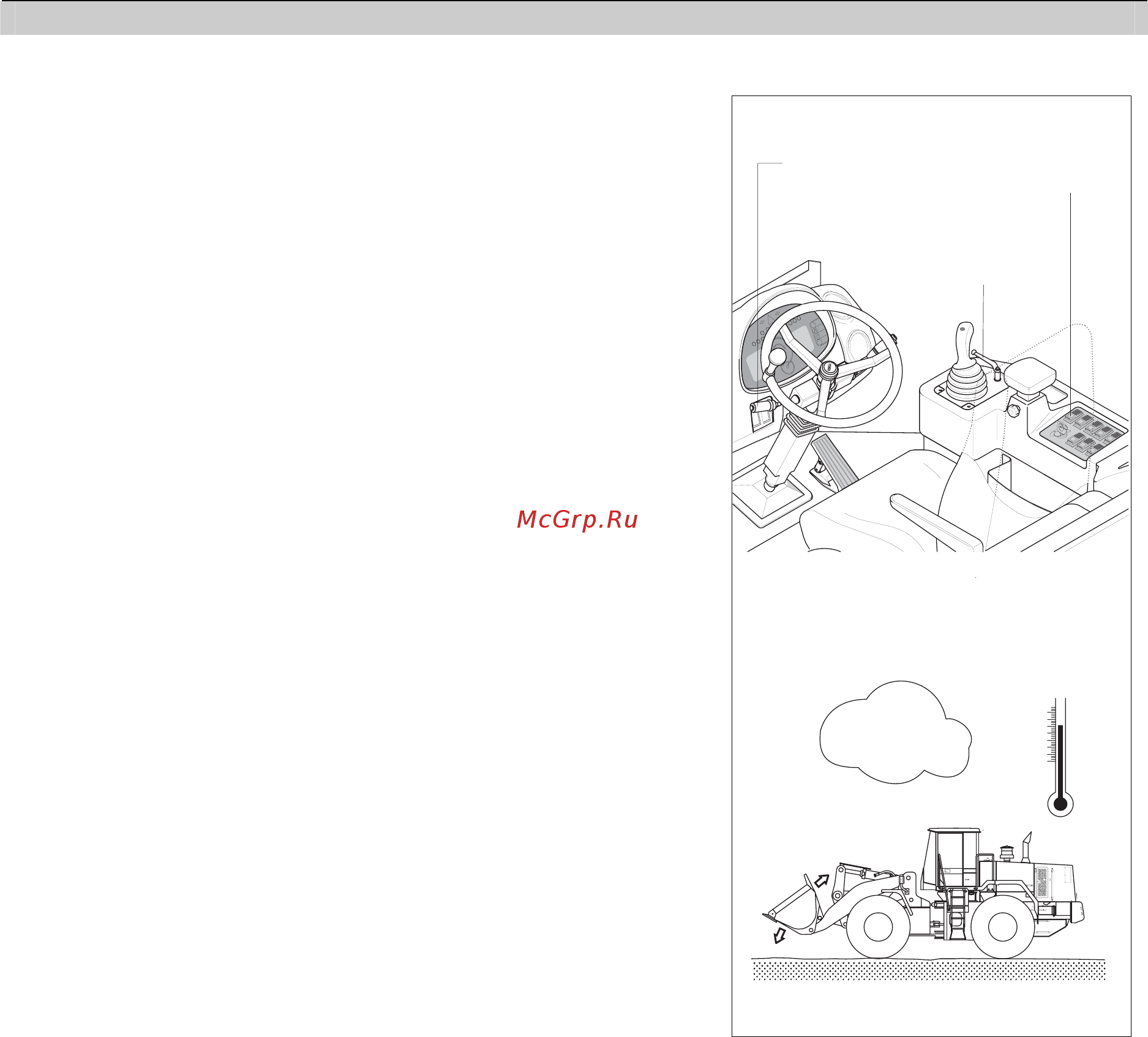

4. ПРОГРЕВ
Ú Наи
более оптимальная температура для рабочей
жидкости гидросистемы составляет 50°С (112°F).
При в
незапном начале работы машины при
температуре масла ниже 25°С (77°F) возможны
серьезные поломки в гидросистеме. Температуру
гидравлического масла необходимо поднять по
крайней мере до 25°С(77°F).
1) Дайте
поработать двигателю на низких оборотах
холостого хода в течение 5 минут.
2) Увеличьте обороты
двигателя и дайте ему
поработать на средних оборотах.
3) Переведит
е рычаг блокировки гидросистемы в
положение «СВОБОДНО».
4) Медленно поднимите стрелу и
выдвиньте
гидроцилиндр ковша до конца хода, до срабатывания
сброса давления клапаном в гидросистеме.
Ú Не допу
скайте работу клапана гидросистемы более
30 секунд.
5) Втяните гидроцилиндр ковша
до конца хода, до
срабатывания сброса давления клапаном в гидросистеме.
Ú Не допу
скайте работу клапана гидросистемы более
30 секунд.
6) Повторите
процедуры по пунктам 4)-5) несколько
раз, пока не завершится прогрев рабочей жидкости.
Рычаг выбора
передач
Выключатель
стояночного тормоза
Рычаг блокировки
гидросистемы
Прогрев
5 минут
4-6
