6. БУКСИРОВКА ПОГРУЗЧИКА
Неправильная буксировка машины может привести
к случаям травм или смертным случаям среди
персонала.
Блокируйте сис
тему машины во избежание
самопроизвольльного движения машины до
отпускания тормоза. Если она не заблокирована, то
может легко прийти в движение.
Не производите
буксировку данной машины за
исключением крайней необходимости в аварийных
ситуациях. При необходимости буксировки
придерживайтесь следующих правил.
1) ОБЩ
ИЕ ПРАВИЛА
(1) Цилиндр стояночного тормоза
погрузчика
срабатывает от силы пружины, а растормаживание
происходит за счет давления жидкости.
При неработающем двигателе стояночный тормоз
будет включен для остановки машины.
(2) Когда п
огрузчик буксируется для ремонта на
небольшое расстояние, скорость буксировки не
должна превышать 2 км/час (1,2 миль/час). Для
перевозки погрузчика на большие расстояния
используйте трейлер.
(3) Если у бу
ксируемого погрузчика неисправны
тормоза и рулевое управление, то для его
транспортировки используйте трейлер.
Будьте осторожны при буксировке.
Будьте осторожны при буксировке
погрузчика с неисправными тормозами, так
как его тормозная система не работает

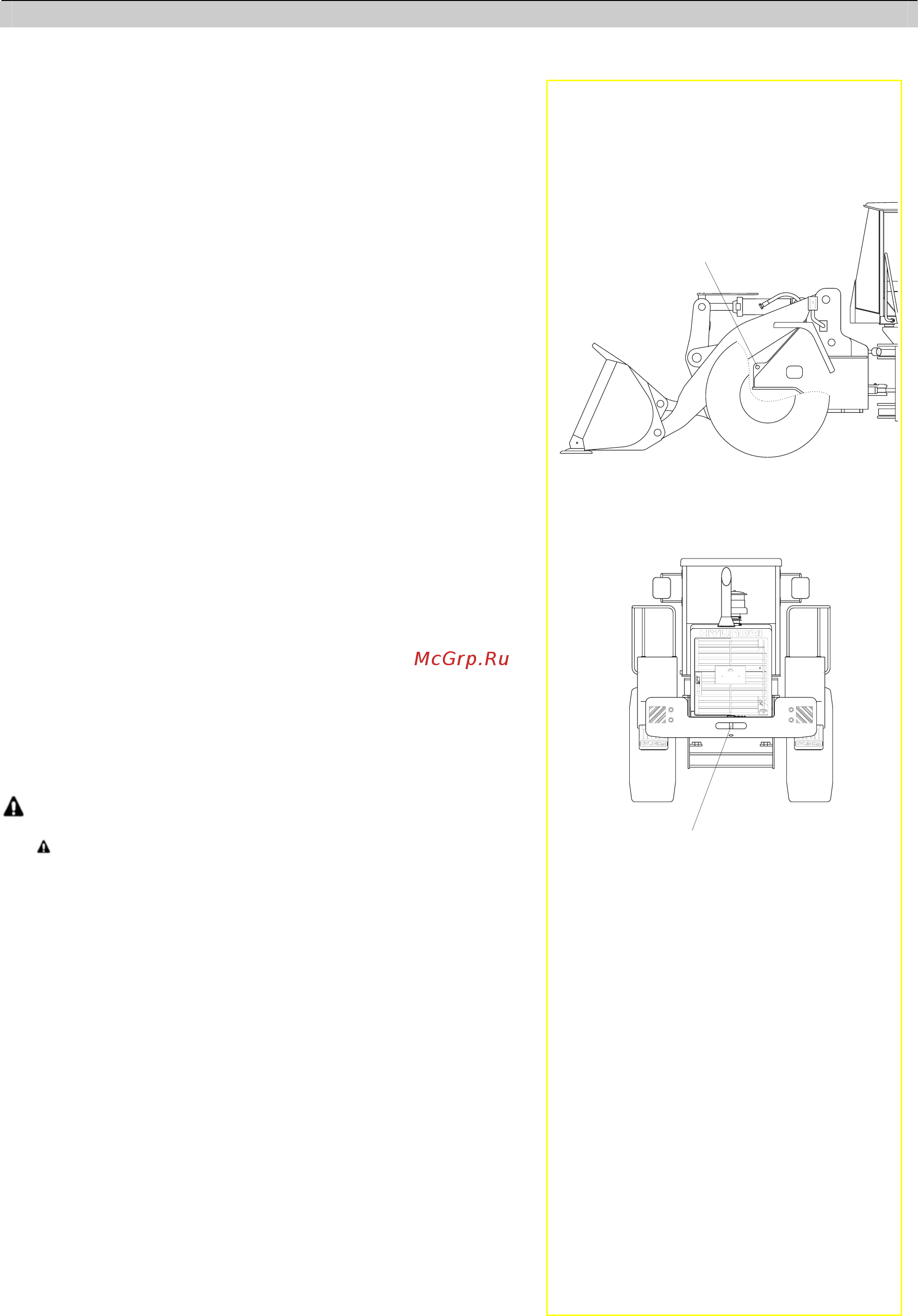

(4) При
буксировке машины за переднюю часть
прикрепите трос к буксировочным петлям передней
рамы погрузчика (1). При буксировке машины за
заднюю часть прикрепите трос к буксировочному
штырю (2).
(5) Не использу
йте цепь для буксировки
неисправного погрузчика. Она может разорваться и
покалечить персонал. Используйте проволочный трос с
петлями или кольцами на концах. В безопасное место
поставьте наблюдателя за процессом буксировки. При
необходимости он сможет остановить этот процесс.
Процесс буксировки должен быть прекращен, если трос
начинает разрываться или развязываться. Также
остановите буксировку, если буксировочная машина не
сдвигает с места буксируемый погрузчик.
2
1
5-7
