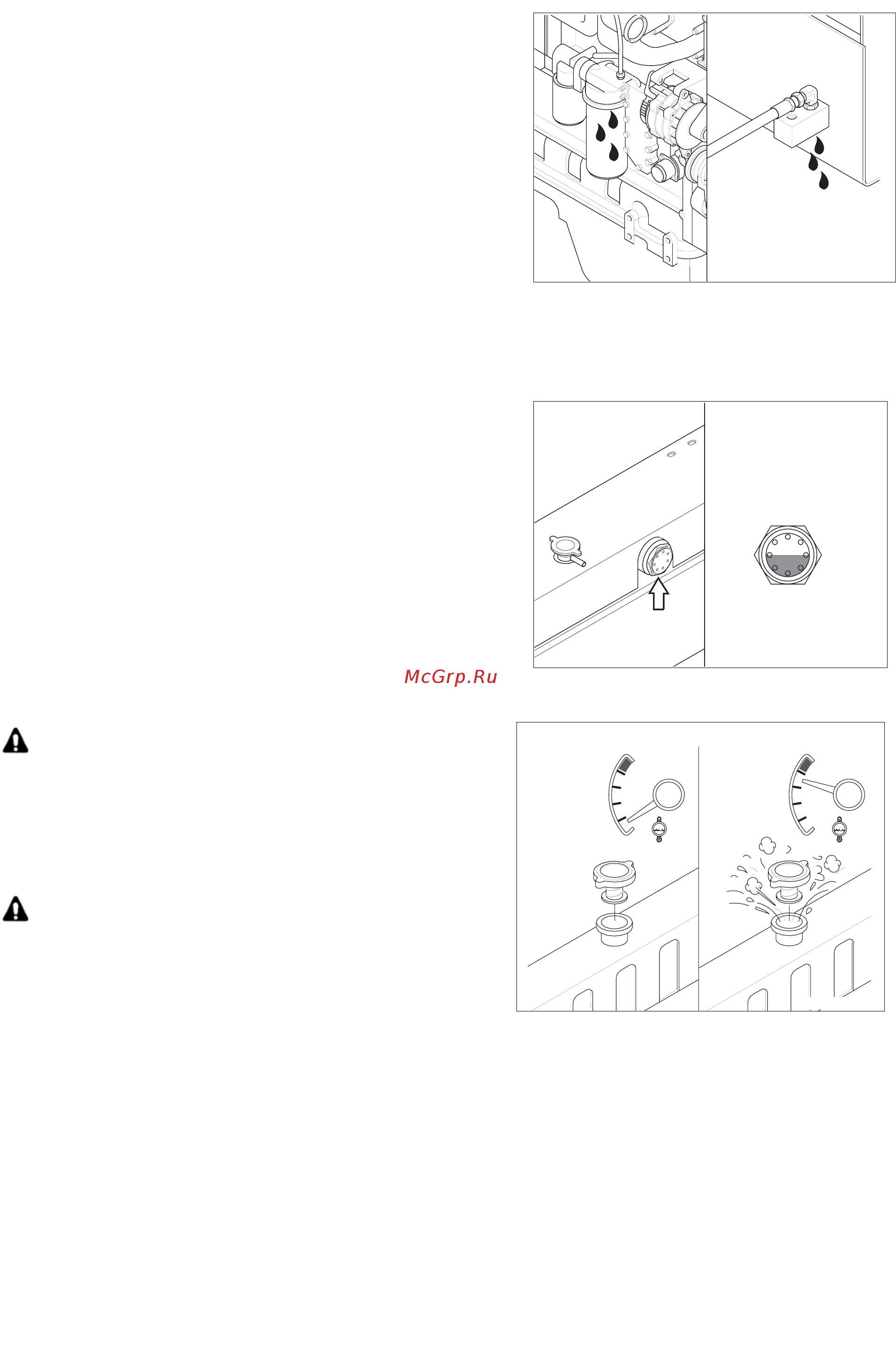

(10) Дайте поработать двигателю на малых
оборотах холостого хода, и проверьте
наличие утечек через места соединений
масляных фильтров и через сливную пробку.
Заглушите двигатель и проверьте щупом
уровень моторного масла. После остановки
двигателя выждите 15 минут до проверки,
чтобы масло успело стечь в масляный картер.
Не переполняйте двигатель маслом.
3) ПРОВЕРКА УРОВНЯ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
(1) Проверяйте количество охлаждающей жидкости
по визуальному указателю.
(2) Если уровень охлаждающей жидкости
недостаточен, добавьте смесь антифриза и воды.
(3) Нормальное количество жидкости на визуальном
указателе – его середина.
(4) При повреждении прокладки крышки радиатора
замените ее.
На горячем двигателе охлаждающая
жидкость может выплеснуться из радиатора
при снятии крышки. Снимайте крышку
радиатора только после того, как двигатель
достаточно охладился ( температура
охлаждающей жидкости ниже 50 град.С.
Не добавляйт
е холодную охлаждающую
жидкость в горячий двигатель; это может
повредить литые части двигателя. Дайте
двигателю охладиться до температуры ниже
50 град.С.
Топливный
бак
Датчик уровня
жидкости
Нормально
Ненормально
6-17
